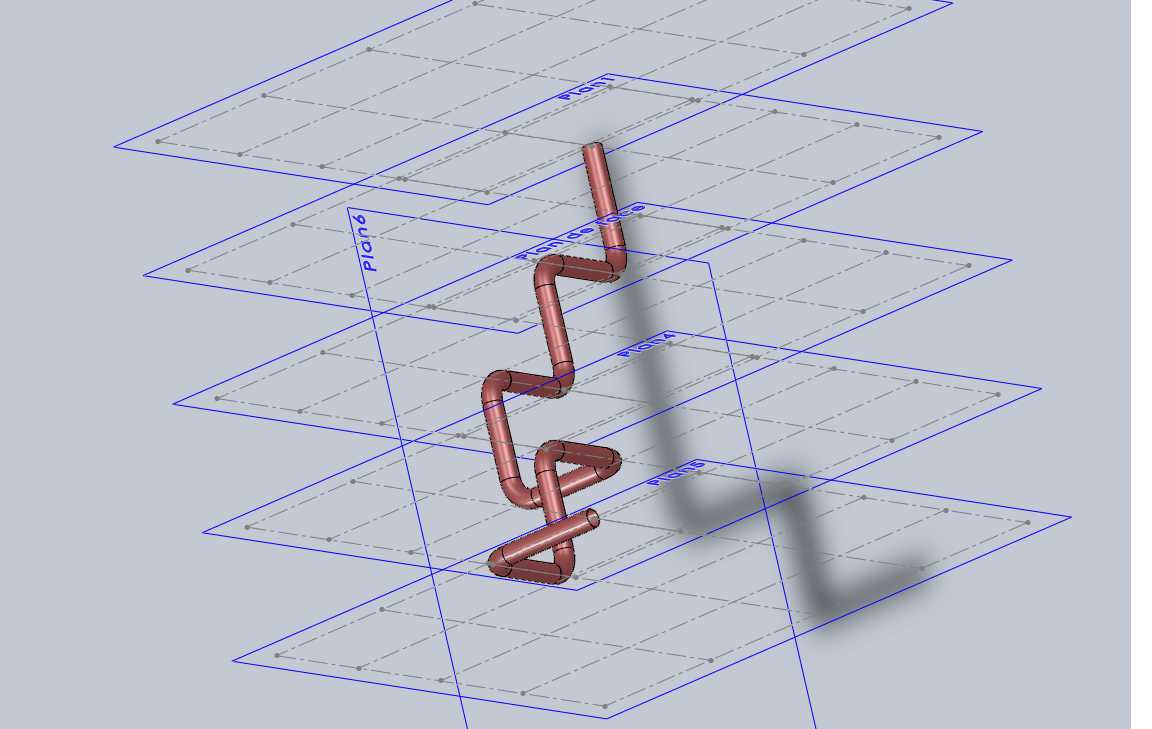

多段折弯空间走向金属管路结构

　　这类多段连续折弯的空间走向管路，在液压站排布、小型制冷机组冷媒回路、实验室气路终端连接场景中十分常见，区别于常规直管或平面弯管，它的折弯段分布在三个互相垂直的空间维度上，能够在紧凑的设备安装腔体内，绕开已布置的阀组、线路板、安装支架等干涉部件，完成两个存在空间错位的接口之间的连通需求。从结构设计逻辑来看，每一段折弯的转弯半径都做了统一设定，没有出现过小的弯折死角，一方面能避免流体在管路内部流动时形成过大的局部阻力，减少输送过程中的压力损失，另一方面也能降低弯管加工时的管壁减薄风险，保证折弯位置的结构强度满足承压要求。管路的两端都预留了标准的对接段长度，能够直接适配快插接头、卡套接头或者焊接连接的安装需求，

　　对接段的轴线方向也做了对应校准，安装时不需要额外做角度调整就能对准对应接口，能有效减少现场装配的调整工作量。在安装边界的考量上，整个管路的外轮廓在三个方向上的最大尺寸都做了约束，所有折弯段的外边缘都不会超出预设的安装空间范围，排布时不会和周边相邻的其他管路、结构件产生运动干涉或者装配冲突，哪怕是在设备后期维护需要拆卸周边部件时，这个管路的走向也不会挡住关键紧固件的操作空间。不同于硬管整段定制的方案，这类连续折弯的一体管路不需要在中间额外增加管接头来改变走向，减少了潜在的泄漏点，整体的结构可靠性更高，在有振动的设备工况下，一体成型的弯管结构也比多段拼接的管路抗疲劳性能更好，不容易在接头位置出现松动渗漏的问题。

　　建模过程中每一段折弯的衔接位置都做了顺滑过渡，没有出现截面突变的情况，管壁厚度保持均匀一致，能够直接用于后续的流体仿真分析，模拟不同流量下的管路内部流场分布，也可以直接导出工程图标注折弯角度、各段直线长度等加工参数，直接对接弯管加工工序，不需要二次调整模型结构。
