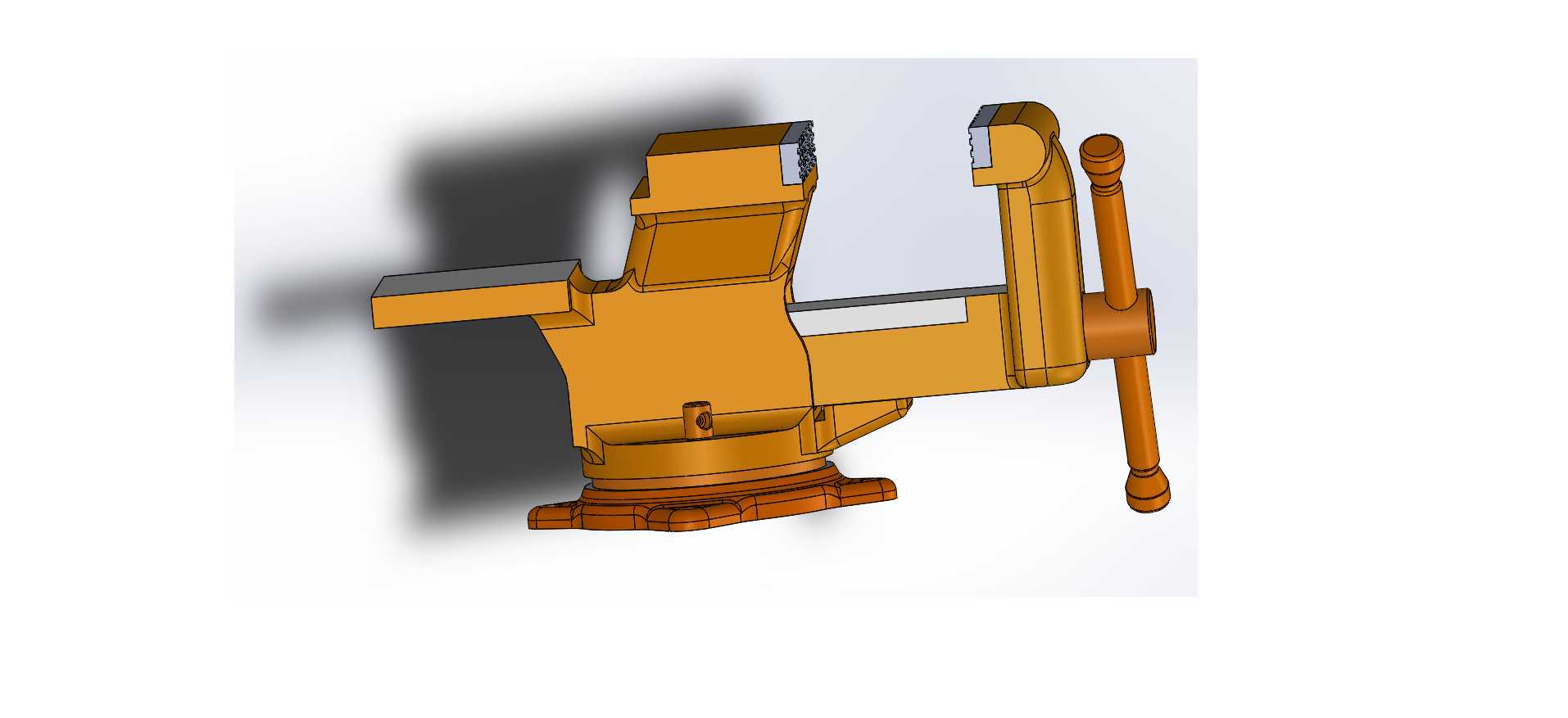

机加工旋转式重型台虎钳结构设计

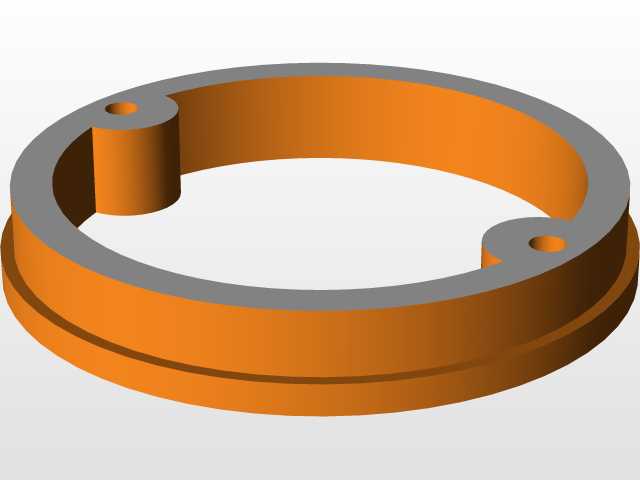

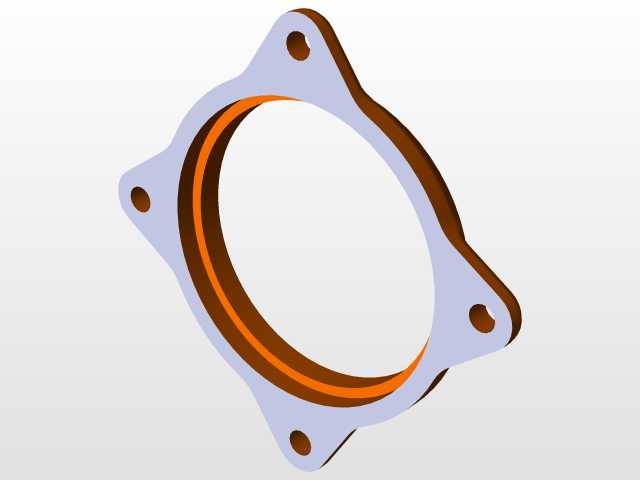

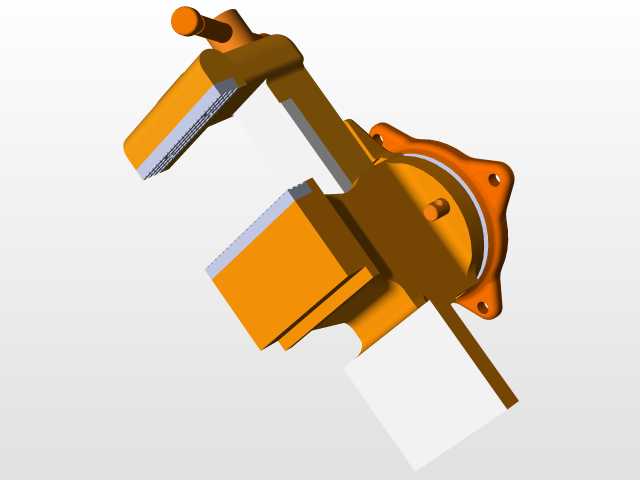

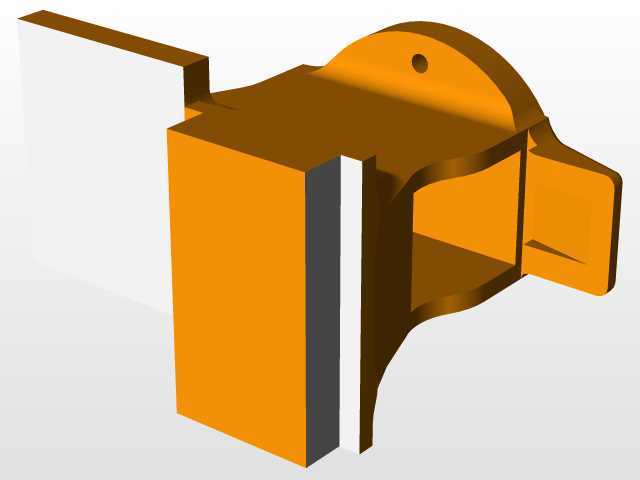

　　在常规机加工、钳工装配、工件修配场景中，台虎钳是工位上不可或缺的基础夹持工装，这款旋转式重型台钳的结构设计，完全围绕车间高频重载使用需求展开。从安装边界来看，底座采用带安装孔的法兰式回转结构，可通过螺栓直接固定在钳工工作台台面，底座回转盘带有锁紧机构，松开锁紧手柄即可带动钳身整体360度水平旋转，调整到合适加工角度后扳动锁紧手柄即可完成锁止，无需反复松卸工件调整装夹方位，能大幅降低异形工件加工时的装夹辅助时间。钳身主体采用整体式铸铁结构构型，固定钳身与底座回转部分做了加强筋过渡设计，避免大夹持力下钳身出现形变偏移，活动钳身通过梯形丝杠副与固定钳身连接，丝杠传动副自带间隙补偿结构，长期使用磨损后可通过调整楔块消除传动空程，

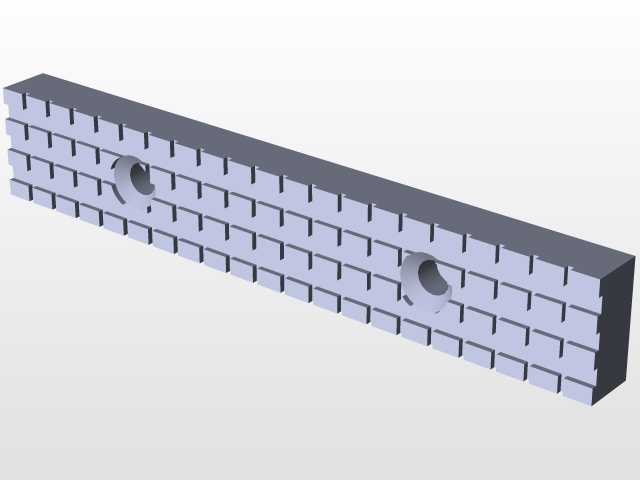

　　保证夹持进给的精准度。钳口部分采用可更换式齿面钳口板，通过内六角螺钉固定在钳身安装槽内，齿面做了淬硬处理，夹持毛坯件时能提供足够摩擦力防止工件打滑，针对精加工工件，也可更换为软质钳口板避免夹伤工件表面。从功能特性上看，钳身最大开口行程覆盖常规中小型工件的夹持需求，砧台部分集成在固定钳身尾部，可满足小型工件的轻度敲击、校形作业，无需额外配置小型铁砧，充分利用工位空间。设计过程中优先考虑了操作人机工程，丝杠操作手柄采用球头防滑结构，操作力臂长度经过匹配计算，普通操作人员无需借助加力杆即可提供足够的夹持锁紧力，回转盘锁紧手柄布置在钳身侧前方，操作人员站在工位正前方即可完成角度调整与锁止操作，无需侧身探身操作。整体结构没有冗余的复杂构件，

　　所有易损件均采用快换式设计，钳口板、丝杠螺母等损耗部件均可单独拆卸更换，降低长期使用的维护成本，夹持力传导路径做了直线化设计，活动钳身的导轨配合面采用燕尾槽结构，夹持过程中活动钳身不会出现上翘偏移，保证装夹后工件的定位精度，满足铣削、钻孔、攻丝、锉修等多工序的装夹刚性要求。
