电动自行车宽压直流控制器三维结构设计

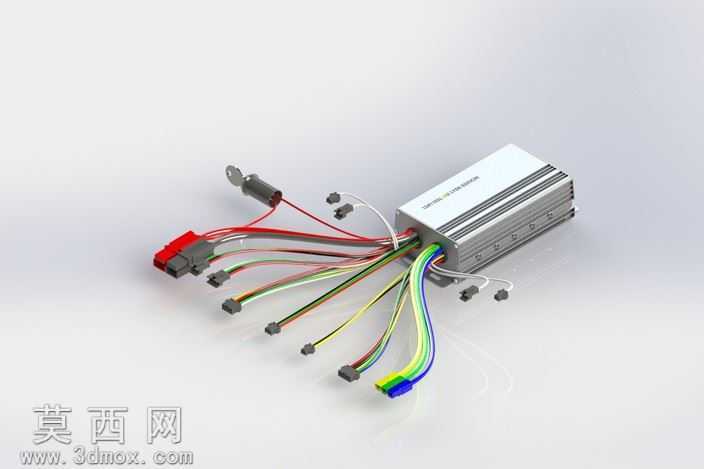

本三维模型针对电动两轮车宽压直流驱动控制器进行全参数化结构设计，建模过程依托三维机械设计软件完成，整体采用铝挤型壳体作为主体承载结构，壳体表面设计多道平行散热鳍片，通过建模阶段的曲面拉伸、阵列特征完成鳍片结构构建，保证散热面积最大化的同时兼顾壳体结构强度，壳体两端预留端盖安装位，通过装配约束完成端盖与主体的卡扣、螺丝孔位匹配，确保装配间隙符合工业生产公差要求。模型完整还原控制器外接引线束结构，针对不同功能的引线进行分色建模区分，包含主功率回路红黑大截面动力线、多色信号传输细线、功能接插件等结构，每根引线通过扫掠特征完成线缆自然弯曲形态模拟，接插件部分分别建模了不同规格的公母插头、防水护套、接线端子结构，还原接插件的卡扣、定位槽等细节特征，保证线束与控制器主体的出线口位置匹配准确，出线口处设计防水密封结构，通过拉伸、切除特征完成密封胶圈的安装槽建模。内部结构层面，模型预留了功率板、控制板、电容、功率管等核心元器件的安装位，按照控制器实际电路布局完成安装柱、定位筋的结构建模，确保各元器件装配位置与实际产品一致，壳体内部设计走线槽结构，规整内部引线排布。材质渲染阶段，为铝挤壳体赋予磨砂铝合金材质，调整金属粗糙度、反射参数还原金属壳体的哑光金属质感，为不同功能引线分别赋予红、黑、绿、黄、蓝等对应颜色的PVC线缆材质，调整材质的半透明、柔光参数模拟线缆外皮的塑料质感，为接插件赋予阻燃尼龙材质，为接线端子赋予镀锡铜金属材质，通过场景布光突出壳体散热鳍片的层次感与线束的色彩区分度，渲染角度选取斜45度视角，完整展示控制器整体外观与出线形态。设计过程中充分考虑控制器的车载使用场景，壳体边角做圆角过渡处理避免应力集中，出线位置做应力释放结构设计，避免引线弯折断裂，整体结构尺寸适配电动自行车车架安装空间，预留的固定安装孔位符合通用电动车控制器的安装尺寸标准，可直接用于结构验证、安装适配模拟、产品展示等场景。
