带LED指示功能的轻触按键结构设计

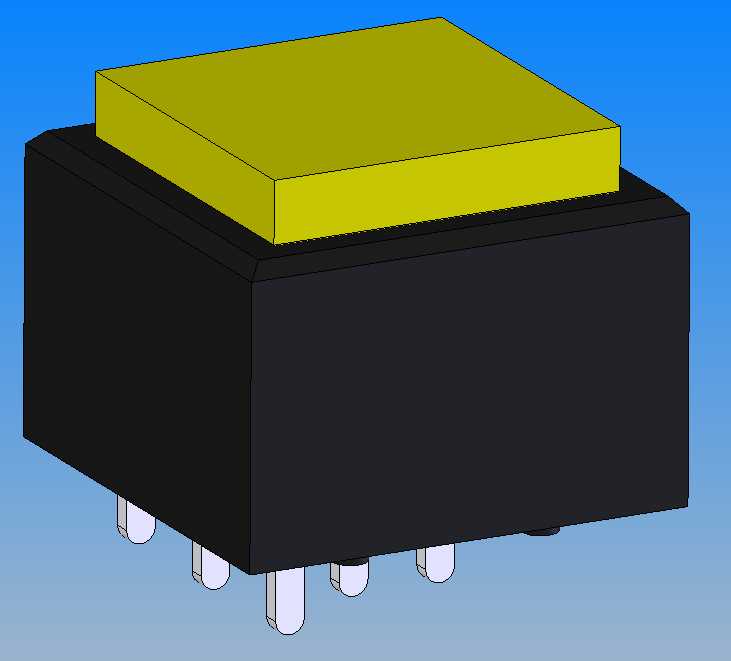

　　这款带LED的按钮是工控面板、小型电子设备操控区域常用的输入元件，日常在小型检测设备操控台、桌面式实验仪器面板、消费类电子外设上都能见到这类结构的身影，它把操作触发和状态指示功能整合在单个元件内，不用额外在面板上预留指示灯安装位，能有效压缩面板布局空间，减少面板开孔数量，提升装配效率。从结构设计来看，这款按钮采用方形主体搭配方形按压帽的布局，黑色基座为绝缘工程塑料材质，既可以隔绝引脚间的导通风险，也能为内部触点、发光元件提供稳定的支撑防护，顶部的黄色按压帽做了微凸的平整顶面，手指按压时接触面积充足，按压行程反馈清晰，不会出现卡滞或者按压无反馈的问题。底部伸出的直插式引脚分为两组，一组负责按键通断的信号回路，

　　另一组为内置LED提供供电通路，引脚间距做了标准化设计，既可以适配波峰焊的PCB批量焊接工艺，也能满足手工焊接的小批量样机装配需求，引脚长度预留了足够的焊盘透锡余量，焊接后连接强度足够，不会因为多次按压出现引脚脱焊的问题。设计时优先考虑了安装边界的适配性，主体方形轮廓的尺寸适配常用的面板开孔规格，基座侧面做了微小的定位凸台，装配时可以卡在面板开孔的定位槽内，避免焊接或者使用过程中元件出现转动偏移，按压帽的顶面高出基座一定距离，即使面板上贴有标识面膜，也不会影响按压行程，同时LED的光线可以透过按压帽均匀散出，不会出现局部亮斑或者光线过暗的问题，操作人员在不同光线环境下都能清晰识别按键的工作状态。内部的触点结构采用弹性接触设计，

　　按压时触点导通稳定，松开后能快速复位，内置的LED位于按压帽正下方，光线可以直接覆盖整个按压帽区域，不需要额外加导光结构就能实现均匀的发光效果，整体结构没有多余的复杂零件，装配工序简单，量产时的良率更容易控制，在做面板布局设计时，这类集成式按键可以减少面板上的元件排布密度，让操控区域的布局更简洁，同时降低接线的复杂度，因为状态指示和操作触发集成在同一位置，操作人员也能更快对应按键功能和设备状态，减少误操作的概率。
