立式同轴定位工装夹具装配结构设计

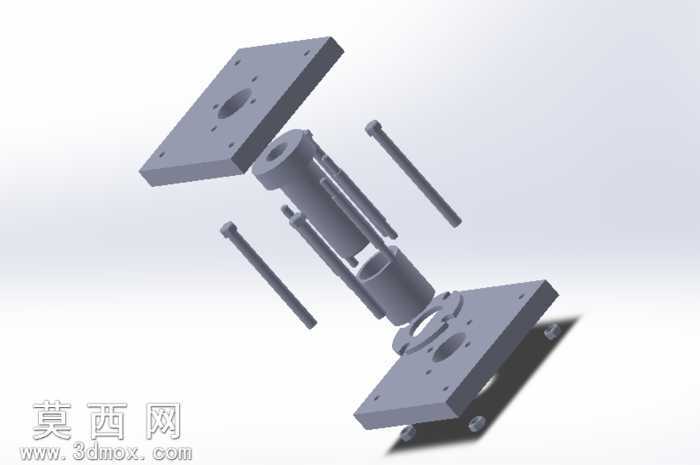

本套夹具装配结构采用立式同轴布局设计，整体通过三维建模软件完成全参数化构建，建模过程中严格遵循机械装配的公差配合要求，对每一处连接结构的尺寸进行了精准约束，确保各零部件装配后无干涉、同轴度符合工装使用的精度标准。模型渲染阶段采用哑光金属材质模拟实际工装的钢制加工件质感，对安装板的平面、柱体的配合面、紧固件的杆身分别赋予不同粗糙度的材质表现，通过柔和的环境打光突出各部件的结构轮廓与装配关系，爆炸视图的呈现方式清晰拆解了整套夹具的组成逻辑，直观展示各零件的装配顺序与配合位置。整套结构包含上下两块方形安装基板，基板上预设了多组安装定位孔，用于适配不同设备的安装接口，中间核心定位组件采用阶梯轴套式结构，可实现对工件的同轴定位与夹紧限位，配套的长杆紧固件贯穿上下基板与中间组件，完成整体结构的锁紧固定，底部基板额外设置了可调支撑脚结构，可对夹具整体的水平度进行微调，适配不同工况下的安装平面误差。设计过程中优先考虑夹具的装拆便捷性与定位可靠性，所有配合面均采用间隙配合与过渡配合结合的公差设计，既保证装配后整体结构的刚性，又便于后期维护时的零件拆解更换，核心定位组件的内孔尺寸可根据待加工工件的规格进行参数化调整，无需重构整体模型即可快速适配不同直径工件的装夹需求，安装基板上的孔位采用标准化阵列布局，可兼容常规机加工设备的工作台安装接口，无需额外制作过渡连接板即可完成装夹固定。整套模型的结构逻辑清晰，各零件的建模特征完整保留，可直接用于工程图导出、装配工艺模拟以及工装加工的参考依据，爆炸视图的展示形式也可用于工装装配作业的指导素材，帮助操作人员快速理解各零件的装配位置与连接方式，避免错装漏装问题的出现。
