3/4英寸星形穿板密封衬套结构设计

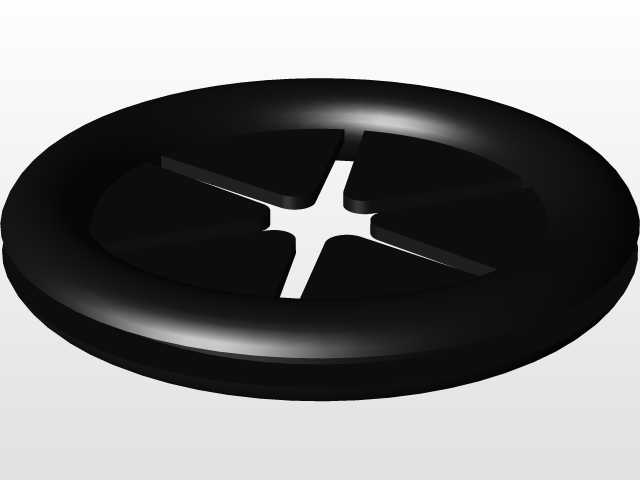

　　这类星形索环主要应用在电控柜面板、设备壳体穿线位的密封防护场景，日常做设备布线时，导线、气路软管、小型液压油管穿过金属板材开孔的位置，很容易因为板材锐边割破管线外层绝缘层或护套，同时开孔位置如果没有密封件遮挡，灰尘、喷淋水、小虫很容易进入设备腔体内部，影响内部电气元件的运行稳定性，这类星形衬套就是为解决这类穿板位的防护与密封需求设计的。从结构设计来看，整体采用椭圆环形的外圈结构，外圈尺寸匹配3/4英寸规格的标准面板开孔，安装时直接卡入开好的对应尺寸开孔内，外圈与板材开孔之间依靠橡胶材质的过盈配合实现贴合固定，不需要额外打胶或者加装紧固件，装配效率很高，后期维护更换也只需要从面板一侧抠出衬套即可，不需要拆解设备内部结构。

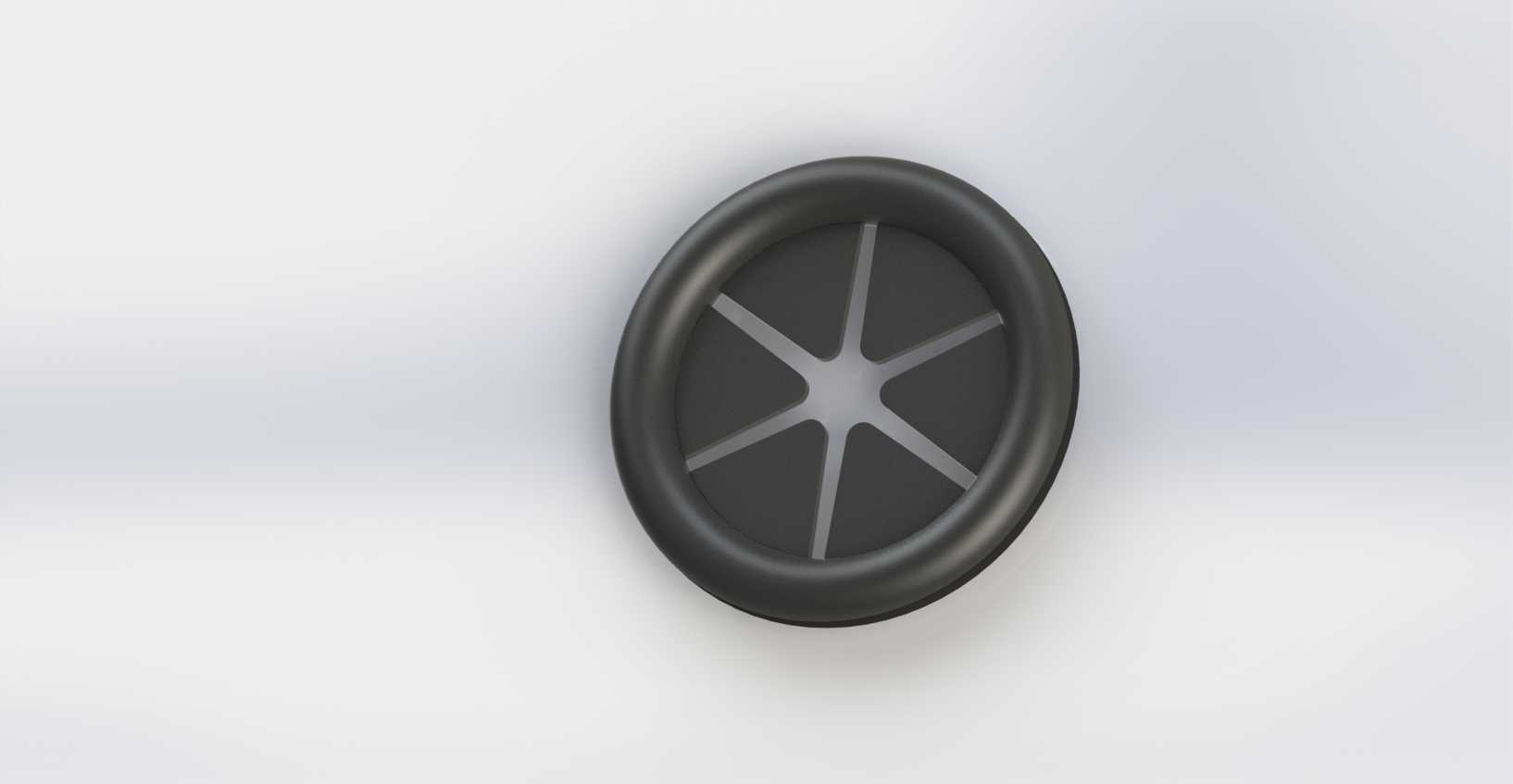

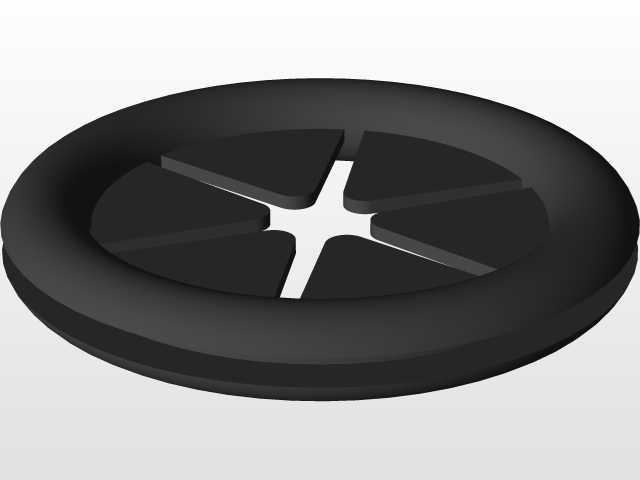

　　内圈的星形支撑结构是整个零件的设计核心，六根径向分布的支撑筋从中心向外延伸到外圈内壁，相邻筋条之间形成自然的让位间隙，当不同线径的管线穿过中心位置时，筋条可以根据管线的外径产生自适应的弹性变形，既能抱紧穿过的管线外壁，避免管线在开孔位置来回窜动磨损，也能填充管线与开孔之间的空隙，实现基础的防尘防水密封效果，哪怕穿线位置没有走满管线，星形筋条自身的弹性复位也能遮挡大部分开孔空隙，相比普通圆形通孔索环，它能适配的线径范围更宽，不需要针对每一种线径单独匹配对应规格的索环，能减少备件库存的品类数量。设计这类零件的时候，首先要确认安装面板的厚度，外圈的卡槽宽度要匹配常用的冷轧钢板、亚克力面板的常规厚度，保证卡入后不会轻易从开孔脱落，

　　同时外圈的导入边要做圆弧过渡，方便安装时顺利压入开孔，不会因为锐边切割导致橡胶本体撕裂。星形筋的厚度和倾斜角度需要反复调试，筋条太薄会导致抱紧力不足，管线容易松动，密封效果差；筋条太厚则会导致穿线时阻力过大，工人装配时很难把管线穿过去，甚至会刮伤管线的外层护套。另外整个零件的边缘都做了圆角处理，没有尖锐的棱角，不管是安装过程还是后期穿线操作，都不会划伤操作人员的手部，也不会割伤穿过的管线表层。这类密封衬套除了常规的电控柜布线使用，在小型气动设备、实验室仪器、户外通讯箱体的穿线位置也有大量应用，尤其是需要经常调整内部走线、或者同一穿线位需要穿过多根不同规格管线的场景，这种星形结构的索环比传统的开孔护线套、圆形密封圈的适配性更强，

　　综合使用成本更低。建模的时候需要重点关注橡胶材质的收缩率对尺寸的影响，外圈的配合尺寸要根据所选橡胶材质的硬度做适当补偿，保证安装后的卡紧力符合使用要求，星形筋的连接处要做圆角过渡，避免反复变形的时候出现应力集中导致筋条断裂，延长零件的实际使用寿命。
