马自达Miata曲轴前正时连接法兰结构

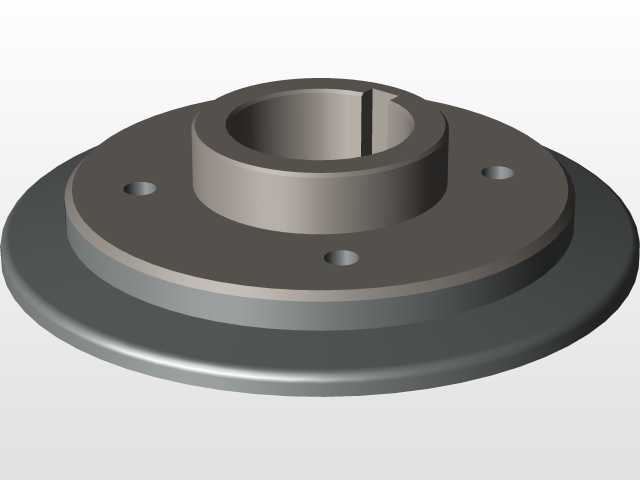

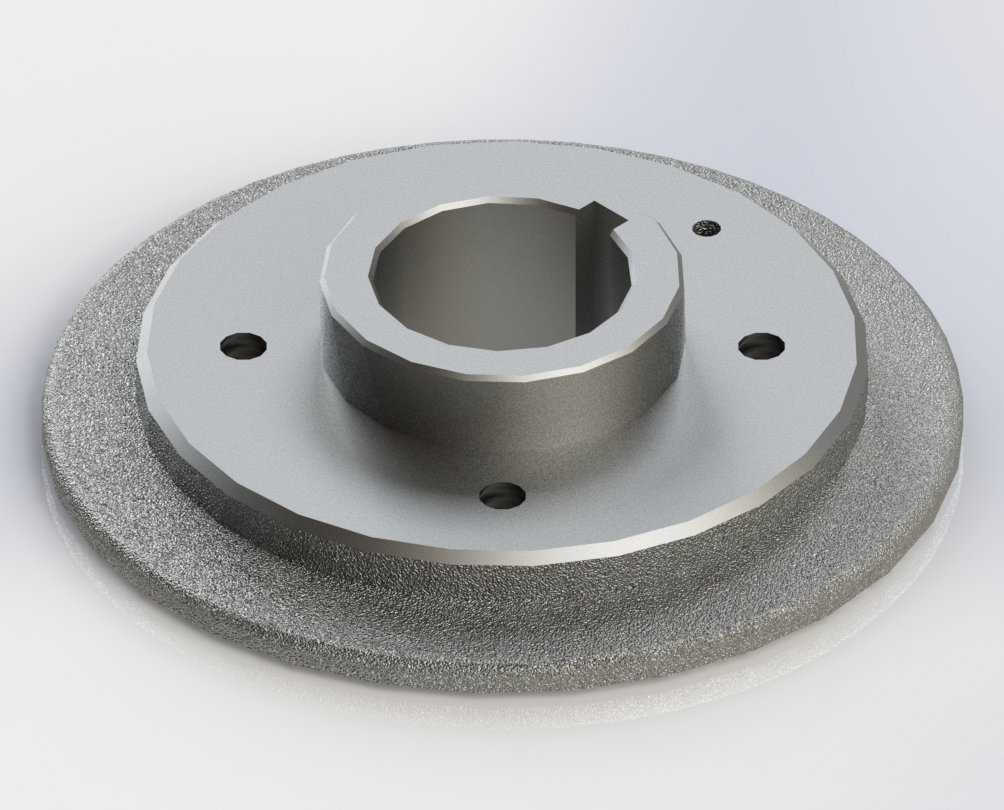

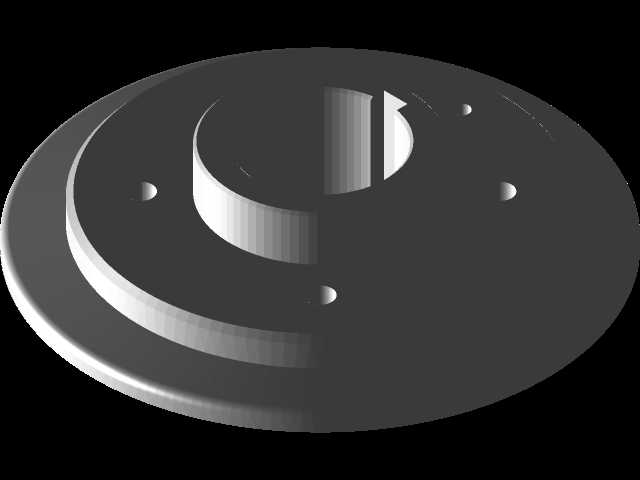

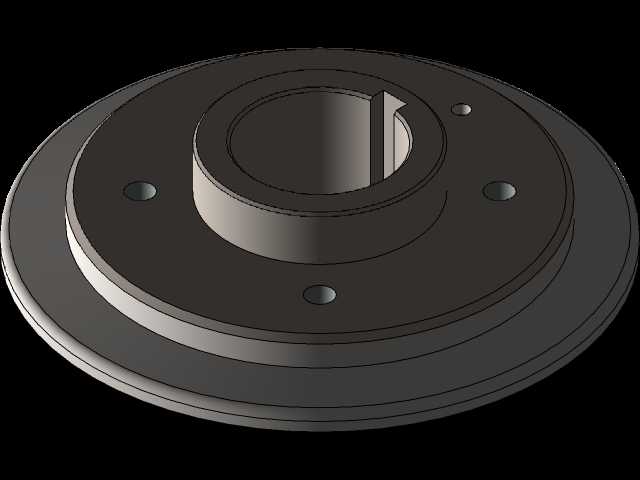

　　这款法兰件布置在乘用车发动机曲轴前端的动力传递路径中，夹装于曲轴正时链轮与曲轴皮带轮之间，核心作用是为两个轮系部件提供精准的轴向定位基准，同时传递曲轴输出的部分扭矩，保证正时系统与前端附件驱动轮的同轴度，避免轮系运转时出现偏摆、跳齿等故障。从结构设计来看，法兰中心采用带定位缺口的异形通孔，与曲轴前端的键槽结构完全匹配，安装时缺口对准曲轴上的定位键，可彻底杜绝法兰与曲轴之间的相对转动，保证动力传递无滑差；法兰盘面上均匀分布三个贯通安装孔，用于穿装固定螺栓，将法兰、正时链轮、皮带轮三者压紧为刚性整体，孔位的位置度公差控制在0.02mm以内，避免装配后出现动平衡超差问题。法兰主体采用阶梯式轴盘结构，

　　中心凸起的轴颈部分分别嵌入正时链轮和皮带轮的中心定位孔，为两个轮件提供径向定位支撑，轴颈的外径公差采用过渡配合设计，既保证装配时的定位精度，又不会出现过盈装配导致的拆装困难；外侧的圆盘部分外径与皮带轮的安装止口完全匹配，盘面的平面度公差控制在0.01mm以内，保证压紧后两个结合面完全贴合，不会出现局部应力集中。在实际装车场景中，该法兰的轴向厚度直接决定了曲轴前端轮系的安装间隙，厚度偏差过大会导致皮带轮与正时链轮的轴向错位，引发正时皮带偏磨、附件皮带异响等问题，因此建模时所有安装面的尺寸都严格按照实物测绘值设定，安装边界完全适配对应车型的曲轴前端结构，无需额外修配即可完成装配。法兰外缘的粗糙面为铸造毛坯面，不参与装配配合，

　　建模时保留了原始的铸造纹理特征，而所有配合面、安装孔位都做了精准的尺寸还原，包括中心孔缺口的角度、安装孔的沉头深度、轴颈的倒角尺寸都与实物完全一致，可直接用于发动机维修配件的建模参考、正时系统的装配干涉校验，也可作为汽车维修教学的演示模型使用。在发动机运转过程中，法兰需要随曲轴持续承受高速旋转带来的离心力，以及皮带张紧力带来的交变弯曲应力，因此结构上在轴颈与圆盘的衔接位置做了圆角过渡处理，避免应力集中导致的法兰断裂，这一细节在模型中也做了完整还原，能够真实反映零件的实际受力结构特征。
