双路TB6612FNG直流电机驱动板结构设计

　　在小型自动化设备、桌面级机器人、智能小车这类对安装空间有严格限制的电控系统搭建中，电机驱动模块的选型与结构适配往往是结构工程师需要反复核对的环节，这款双TB6612FNG电机驱动板，正是针对小体积双直流电机控制场景做的集成化结构设计。从实际使用场景来看，这类驱动板常被嵌入到教育类机器人底盘、小型智能分拣模组、桌面级3D打印送料机构、微型传送带驱动单元的电控仓内，既要满足双电机独立控制的功能需求，又要在有限的安装空间内完成布线、固定、散热的多重要求。从功能特性上，该驱动板单路可输出1.2A持续驱动电流，峰值电流可达3.2A，足够驱动多数额定电压在12V以内的小型直流减速电机、空心杯电机，两路控制通道完全独立，每一路都支持正转、反转、

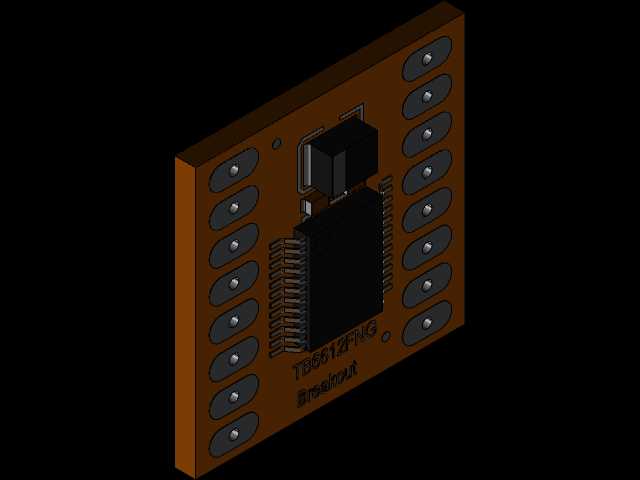

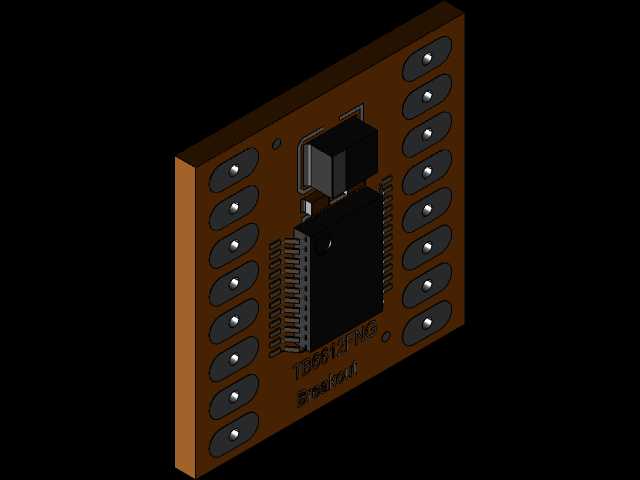

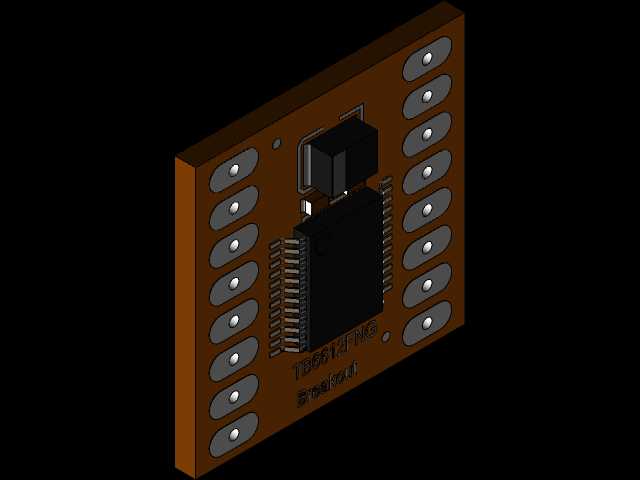

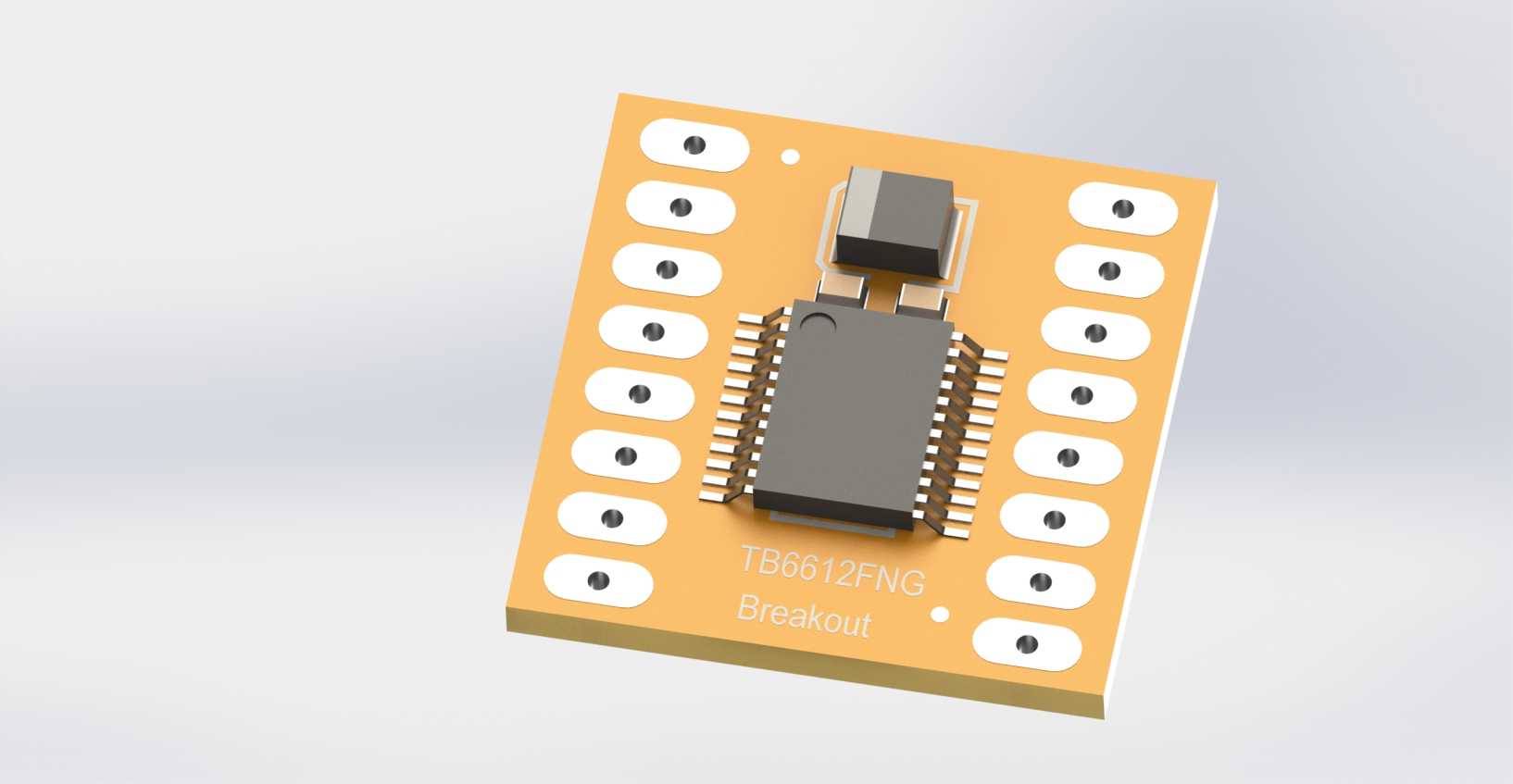

　　短制动、待机四种工作模式，电机转速调节可通过最高100kHz的PWM信号输入实现，高频PWM输出能有效降低电机运行时的啸叫，提升低速运行的平稳性，板载的待机控制引脚可直接接入主控IO，在设备休眠阶段切断驱动输出，降低整机待机功耗。在结构设计思路上，这款驱动板采用了核心芯片居中布置的布局，TB6612FNG主芯片放置在PCB板正中心位置，功率输入、电机输出引脚沿板边两侧排布，信号控制引脚统一布置在板的另一侧，这种排布方式能最大程度减少强电回路与信号回路的交叉干扰，同时方便布线时功率线与信号线分开走线，避免接线混乱。PCB板采用沉金工艺处理焊盘，所有外接引脚都采用标准2.54mm间距排针孔设计，既可以直接焊接排针插接到面包板做原型验证，

　　也可以焊接直插端子做整机固定接线，适配不同开发阶段的使用需求。板上预留的四个安装孔位于PCB四角，安装孔间距经过标准化设计，可直接配合M2铜柱固定在常见的小型设备安装位上，安装孔与周边走线保持足够的安全间距，避免固定螺丝接触走线造成短路。从安装边界来看，整块驱动板的外形尺寸适配小型电控仓的安装空间，板上主芯片的高度与周边电容、接插件的高度差控制在合理范围，顶部预留的散热空间不需要额外加装散热片即可满足额定电流下的散热需求，在持续带载1A电流的工况下，芯片表面温升控制在元器件允许的工作范围内，不会出现过热保护触发的情况。板上的电源输入回路做了合理的走线加宽处理，大电流回路的走线宽度满足载流要求，避免长时间工作时走线过热，

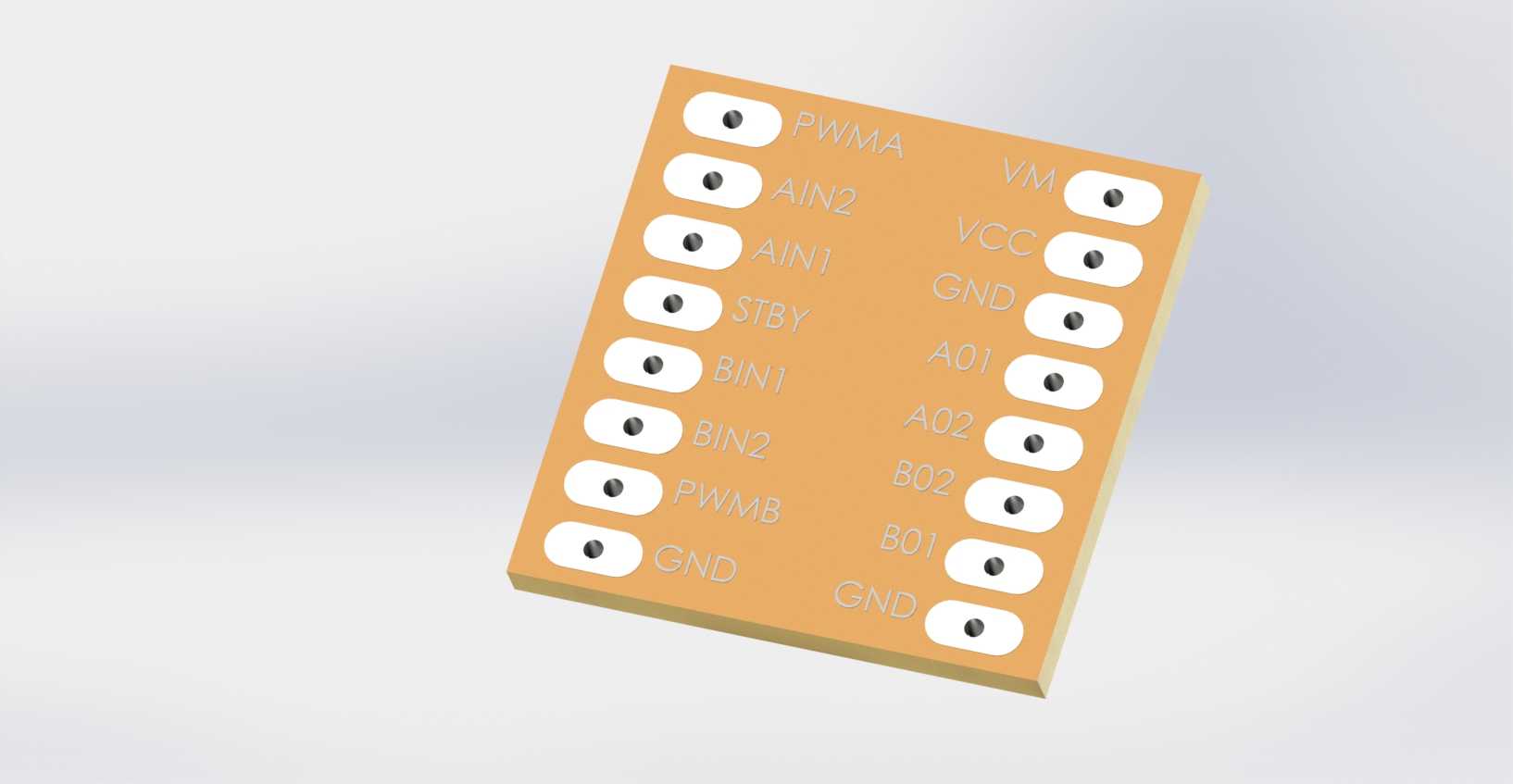

　　信号引脚的丝印标注清晰，在装配接线时可以直接对照丝印完成接线，减少接线错误的概率。对于做小型设备结构设计的工程师来说，这类集成化驱动模块的三维模型可以直接导入到整机装配体中，提前核对安装孔位、接线空间、与周边结构件的干涉情况，在设计阶段就完成电控部分的结构适配，减少后期打样调试时的结构修改工作量，避免出现驱动板安装后与周边结构件干涉、接线空间不足无法操作的问题。
