带KF40法兰接口的皮拉尼真空检测计

　　这款真空检测元件的结构设计完全围绕真空系统的实际运维需求展开，底部采用标准KF40快装法兰接口，匹配真空管路中最常用的快卸卡箍连接规格，安装时无需额外加工转接法兰，可直接对接同规格的真空管道、腔体抽气口，接口密封面的尺寸公差严格遵循快装法兰的通用标准，配合氟橡胶O型圈即可实现10^-1Pa量级的真空密封，不会因为接口配合间隙导致漏率超标。

　　从实际应用场景来看，这类皮拉尼真空计多用于中小型真空腔体的粗低真空段测量，覆盖从大气压到10^-3Pa的检测区间，常见于实验室真空试验台、小型真空镀膜设备、真空干燥箱、制冷系统抽真空工位的压力监测，相比热阴极电离真空计，它的抗污染能力更强，不需要在高真空环境下才能启动，在频繁暴露大气的往复抽真空工况下使用寿命更长，不会因为短时过压出现灯丝烧损的问题。

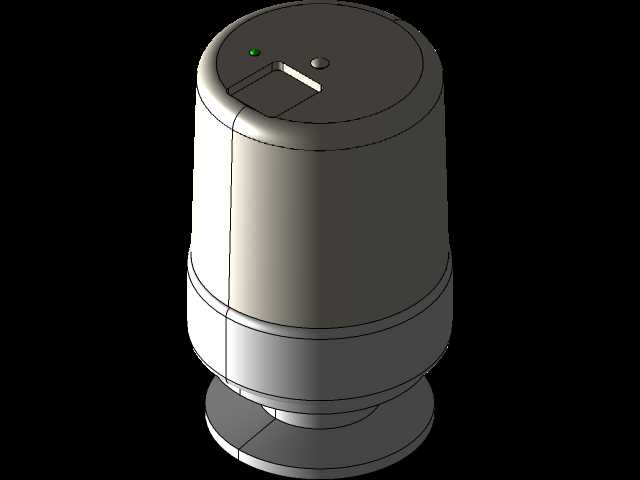

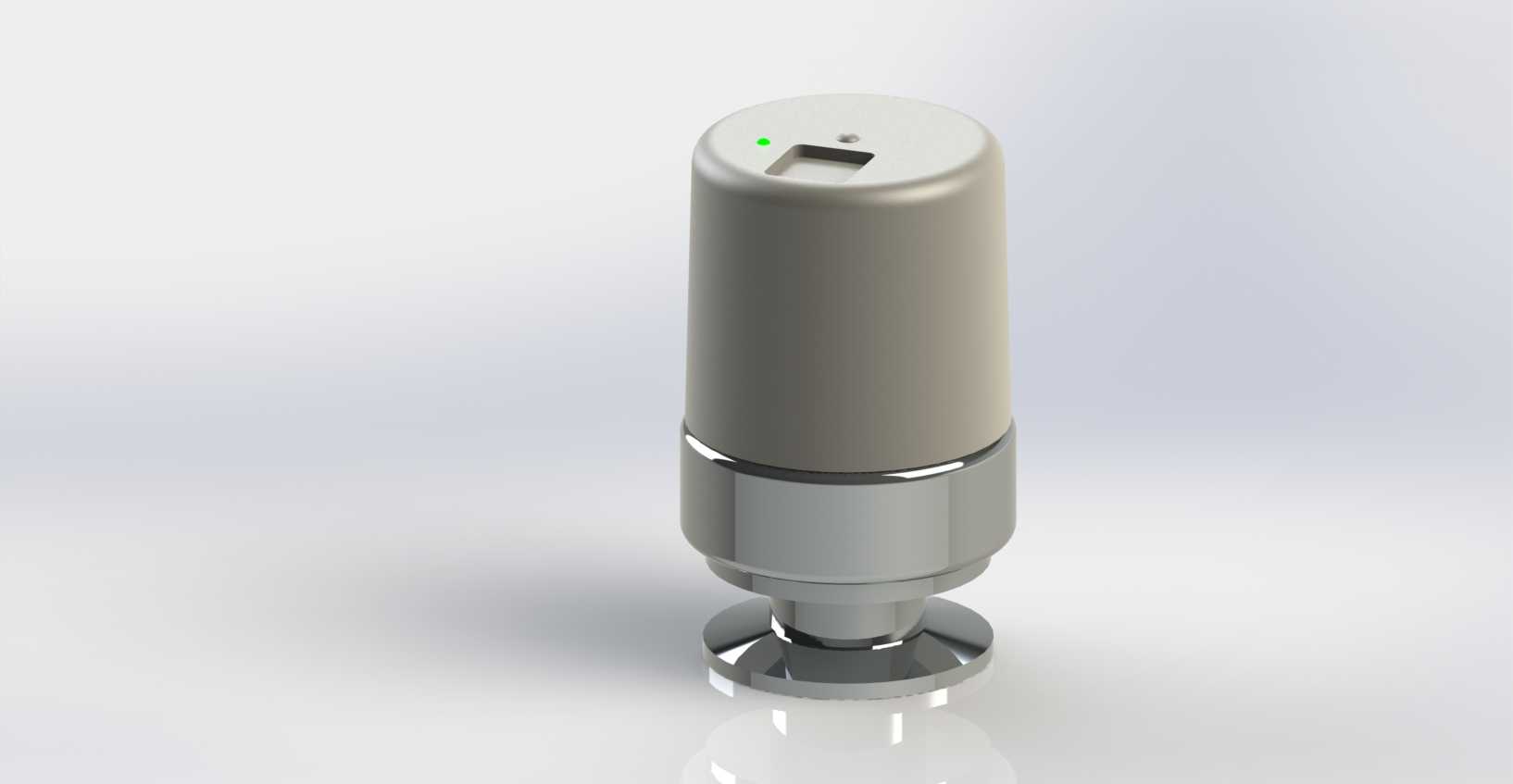

　　产品的外形结构做了紧凑化处理，主体传感段采用圆柱式外壳，上部的电气接口区域做了内凹式防护设计，避免现场布线时插头磕碰导致接口松动，外壳上部的状态指示灯直接外露，操作人员在设备旁巡检时无需凑近读取数值，远距离就能判断真空计是否处于正常工作状态。下部的传感探头与法兰基座做了同轴度约束，安装后探头伸入管道的长度控制在标准范围内，不会因为探入过长干扰管路内的气流走向，也不会因为探入过短导致测量值滞后于管路真实压力。

　　设计过程中重点平衡了防护等级与散热需求，外壳上部的电气舱采用密封结构，可阻挡现场少量的粉尘、水汽侵入内部测量电路，下部靠近法兰的金属段采用导热性较好的金属材质，可将探头工作时产生的热量快速传导到法兰基座散出，避免长时间工作时内部电路温升过高导致测量漂移。整体安装边界控制合理，法兰上方的主体直径小于法兰外径，在密集排布的真空管路中安装时，不会和相邻的管路、阀件产生空间干涉，布线时线缆可从外壳上部任意方向引出，适配不同设备的走线方向需求。
