Pololu2843型5伏降压调压电路模块

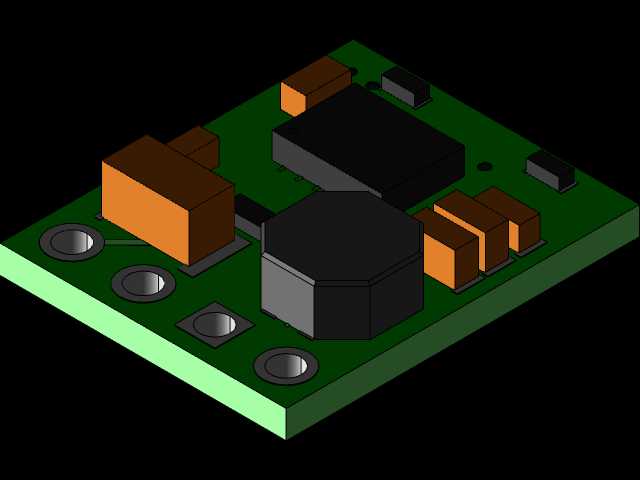

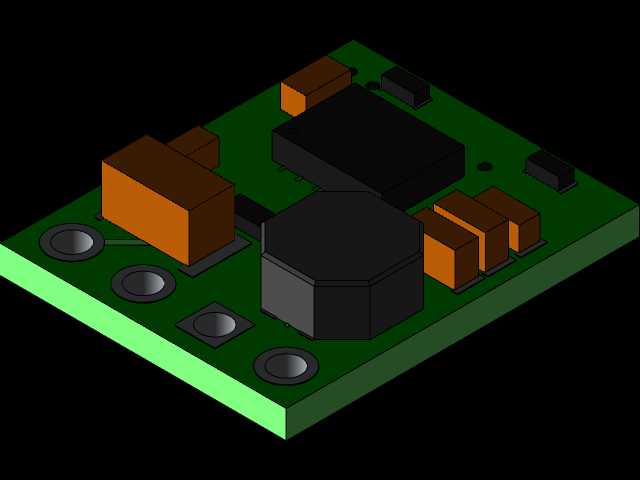

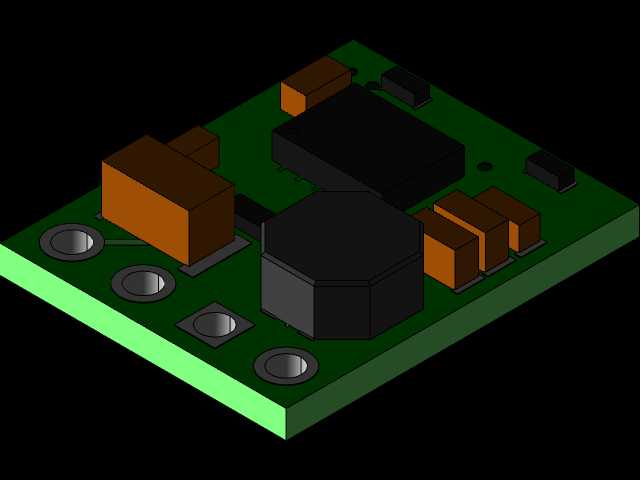

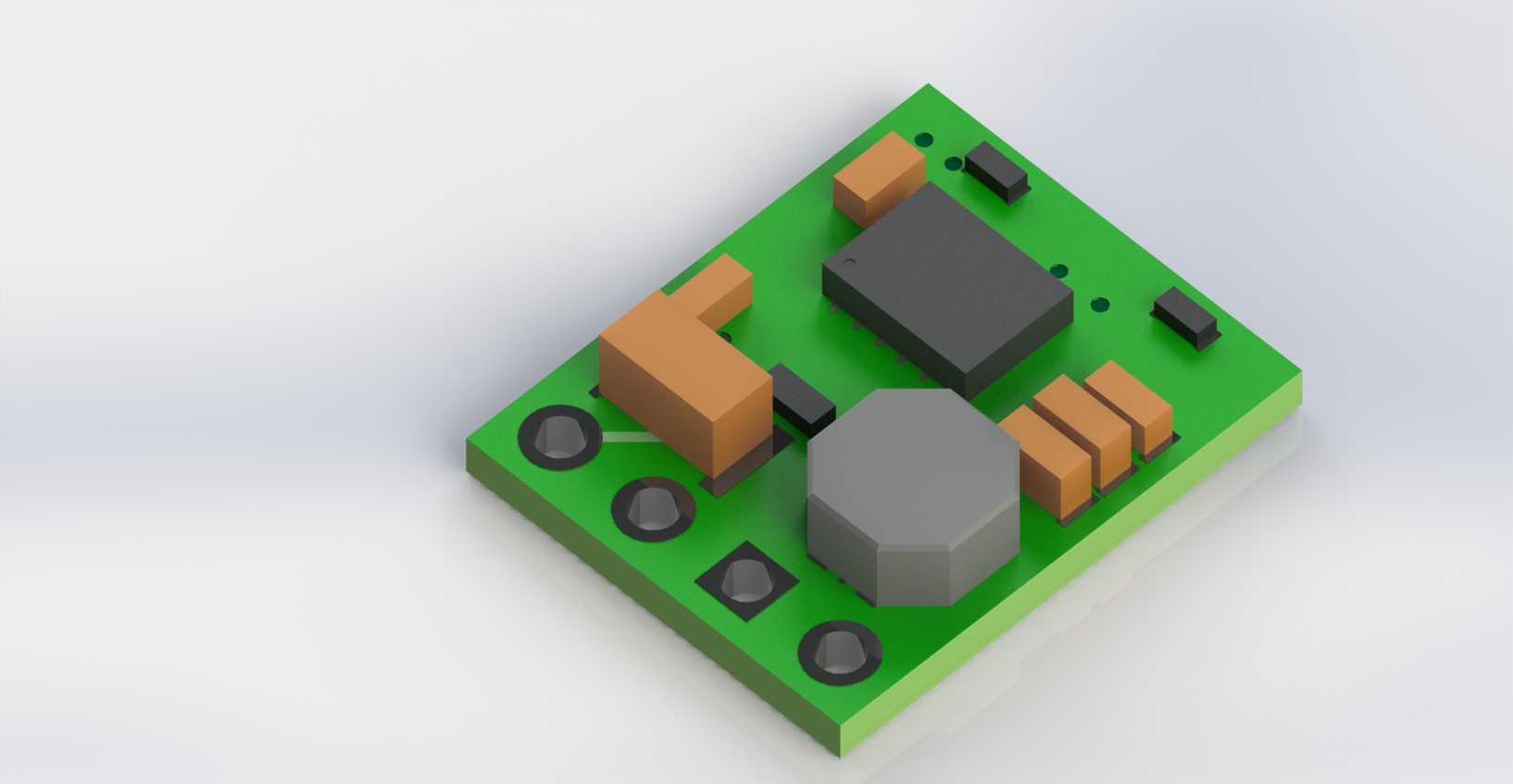

　　在小型嵌入式设备、智能硬件原型开发、桌面级小型自动化控制装置的供电链路设计中，这类小功率降压调压模块是极为常用的配电组件，主要承担前端较高直流电压到后端5伏稳定工作电压的转换职能，为单片机、小型传感器、低功耗执行单元提供稳定的供电输入，避免电压波动造成的主控复位、采样数据失真、器件过压损坏等工程问题。从结构设计来看，该模块采用FR-4玻纤基板作为载板，所有功率器件、无源元件均采用表贴工艺焊接在基板正面，布局上遵循功率回路最短原则，将大电流通路的输入输出端、功率电感、续流器件集中排布在基板一侧，减小环路寄生参数带来的纹波干扰，小信号采样、反馈电阻则布置在远离功率器件的区域，避免功率器件的电磁干扰影响电压采样精度。

　　模块的四个角预留了标准安装孔，可直接通过铜柱固定在设备内部的安装平面上，也可配合排针直接插焊在主控载板上，安装边界紧凑，占用的安装空间极小，适合对内部空间有严格限制的小型便携设备使用。外形上，模块整体为矩形平板结构，所有元件高度均控制在较低范围内，最高的屏蔽功率电感高度也未超过常见板对板连接器的安装高度，不会与上层堆叠的其他电路板产生结构干涉。实际选型使用时，需要注意模块的输入电压范围与前端供电输出的匹配性，同时要核算后端负载的峰值电流是否在模块的持续输出能力范围内，布线时输入输出端的滤波电容要尽量靠近引脚布置，进一步降低输出电压纹波。建模过程中，所有元件的封装尺寸均按照实际器件的标称尺寸绘制，安装孔的孔径、

　　孔位公差按照行业通用的PCB安装公差设置，可直接用于整机的结构干涉检查、安装空间校核，也可用于生产装配环节的工装定位参考，帮助结构工程师在整机布局阶段提前确认模块的安装位置，避免后期打样出现空间冲突、装配干涉等问题，缩短产品开发的迭代周期。
