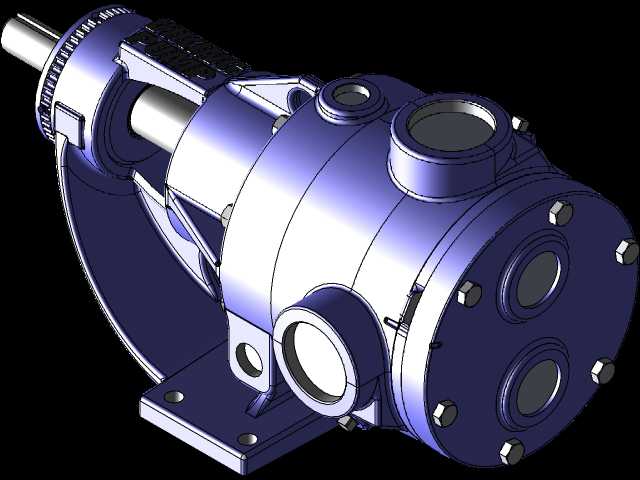

邦巴K724型齿轮式流体输送泵结构

　　该款齿轮式流体输送泵的三维结构，核心围绕容积式流体输送的工况需求展开设计，可适配低粘度到中等粘度的洁净流体输送场景，常见于润滑系统、小型化工流体输送、燃油供给等配套环节，依靠啮合齿轮的容积变化完成流体的吸入与排出，相比叶轮式泵具备输送压力稳定、流量脉动可控、自吸能力较强的特性。从结构布局来看，泵体采用分段式组合壳体，前端集成输入轴伸与密封腔，中部为齿轮啮合腔，端盖侧预留多组流体接口，可根据管路走向选择不同方位的进出口连接，适配不同安装空间的管路排布需求。输入轴采用悬臂支撑结合轴承定位的结构，轴伸端预留标准轴径与键槽，可直接对接电机或联轴器传动，无需额外加装过渡连接座，减少传动链的累计误差。

　　安装支座与泵体采用一体化铸造成型后加工的结构，支座上开设两组长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装时的底座加工精度要求，安装面的平面度公差控制在0.05mm以内，保证泵体运行时的支撑刚度，避免振动引发的密封件过早磨损。设计阶段针对齿轮啮合间隙做了参数化优化，齿侧间隙控制在合理区间，既保证齿轮运转无卡滞，又能减少高压侧流体的内泄漏，提升容积效率；端盖与泵体的结合面采用止口定位配合，配合面精度达到IT7级，装配时无需额外调整即可保证齿轮轴向间隙的一致性，降低装配难度。壳体上预留的多组工艺孔，可根据使用需求加装安全阀、压力检测接头或者泄油管路，无需对泵体进行二次加工，拓展了不同工况下的适配性。

　　密封腔预留了填料密封与机械密封两种安装空间，用户可根据输送流体的腐蚀性、温度参数选择对应的密封形式，无需更换壳体主体结构。整体结构的外形轮廓在满足内部齿轮、轴承布置的前提下做了最小化设计，轴向总长度控制在适配常规安装空间的范围内，径向最大尺寸避开了常见的管路干涉区域，可直接替换同规格的老旧齿轮泵，无需改动原有管路与安装底座。
