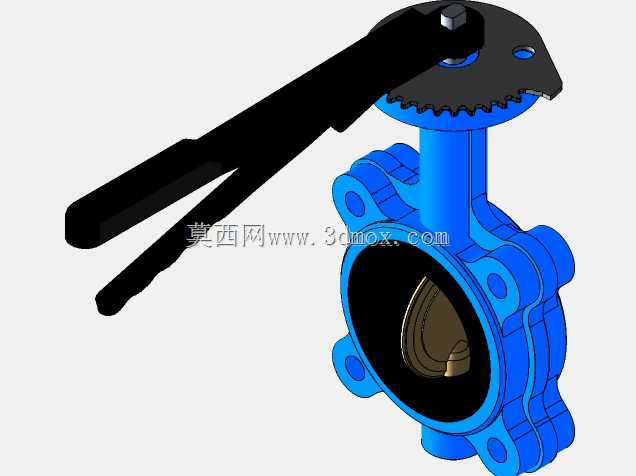

手柄对夹式蝶阀2.5寸管路截流结构

　　这套对夹式手柄蝶阀的三维结构，面向给排水、暖通循环水、低压流体输送以及普通工业工艺管路的截流与通断工况，在现场管路排布里常布置在泵组出口、换热设备进出口、支管分流节点这类需要快速启闭、又要控制整体安装长度的位置。和法兰式长结构阀件相比，对夹蝶阀不需要阀体两侧自带整段法兰凸缘，整套阀体夹在上下游配对法兰之间，沿管路轴向占用的空间非常紧凑，在管廊排布密集、设备周边预留检修距离有限的场景里，能大幅缩减管路总成的轴向尺寸，也减少了法兰配对时的额外连接件重量。

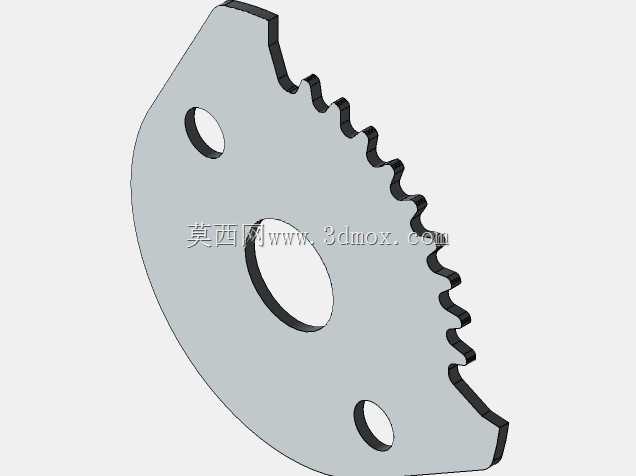

　　从功能结构来看，阀体内腔的圆盘蝶板绕阀杆轴线做90度回转，手柄扳动到与管路轴线平行时蝶板全开，流道内的阻挡面很小，介质流经的压损明显低于同口径截止阀；手柄扳动到与管路轴线垂直时，蝶板外缘的密封副贴合阀座，实现管路截流。手柄下方配套的齿盘定位结构，可以在全开、全关以及多个中间开度位置卡止，现场操作人员不需要额外附加锁具，就能靠齿槽啮合保持阀板开度，避免管路介质脉动导致手柄自行偏移，在需要粗略调节流量的支管工况下，也可以分段调整过流面积。

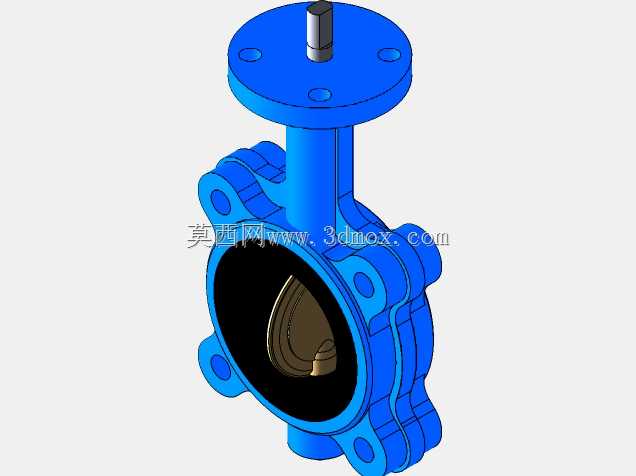

　　建模过程里首先要锁定的是安装边界：2.5寸公称通径对应的阀体流道内径、阀体两侧夹持面的间距、外耳安装孔的孔距与孔径，都要和现场配对法兰的标准尺寸对齐，保证穿装螺栓时四个连接孔可以同轴穿过，不会出现阀体夹装后孔位错位、螺栓无法穿入的问题。阀体外部的加强筋沿流道周向分布，既承担法兰夹紧时的压紧力，也承受管路内压带来的壳体胀形应力，筋条的厚度和过渡圆角不能随意简化，否则在做壳体受力校核时会出现应力集中误判。

　　阀杆从阀体上部的轴套段穿入，和蝶板之间通过销钉或扁位传递扭矩，轴段外露位置配合轴封结构，防止介质沿阀杆间隙外漏；手柄的力臂长度按照手动操作的启闭扭矩匹配，在密封副正常磨损范围内，单人扳动手柄即可完成动作，不需要附加杠杆套。蝶板的回转轮廓和阀体内壁之间预留均匀的密封间隙，建模时要模拟蝶板从0到90度的全行程转动，检查全程没有运动干涉，尤其是蝶板边缘在转动过程中不能刮擦阀体内壁，也不能和上下游管道的伸入段发生碰撞。这类阀件在选型建模时，还要同步核对配对法兰的密封面形式、螺栓长度以及手柄扳动所需的侧向操作空间，避免管路贴墙布置后手柄没有足够摆动余量，导致现场无法正常启闭。
