手动对夹式蝶阀三维结构设计

　　在给排水、暖通空调、化工流体输送以及市政管网的管路系统中，蝶阀是控制介质通断与流量调节的常用执行元件，这款手动对夹式蝶阀的三维结构完整还原了现场装配与工况运行的全部细节。从实际选型场景来看，对夹式蝶阀多用于安装空间紧凑、管线两侧预留法兰间距有限的工况，阀体本身不带独立法兰，依靠两侧管道法兰穿装长螺栓夹紧固定，相比法兰式蝶阀能大幅缩减轴向占用尺寸，在泵房、换热站、消防管网以及轻工流体生产线中应用十分广泛。

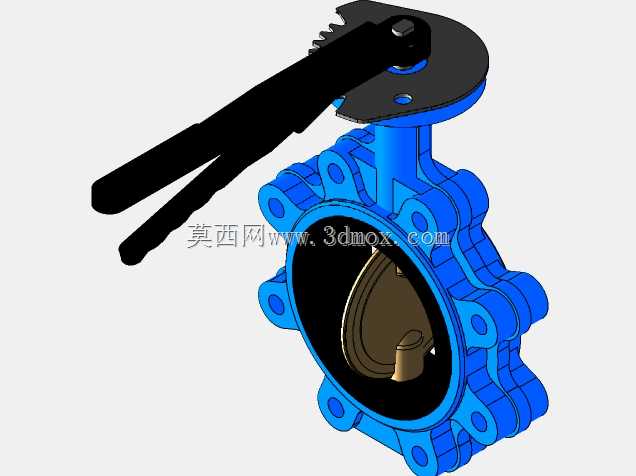

　　整套模型的结构拆分逻辑完全贴合真实加工装配流程：蓝色铸造阀体采用多耳式对夹轮廓，周向均匀布置螺栓过孔，孔位与通径匹配的标准法兰孔距对齐，安装时阀体夹持在两片管路法兰之间，密封圈贴合法兰端面实现静密封。阀体内部的流道为直通式结构，圆盘形蝶板绕阀杆轴线做90度回转，转动过程中流通截面随转角线性变化，全开状态下蝶板厚度是仅有的流阻来源，压损远小于同通径截止阀，适合大口径、大流量的输送场景。

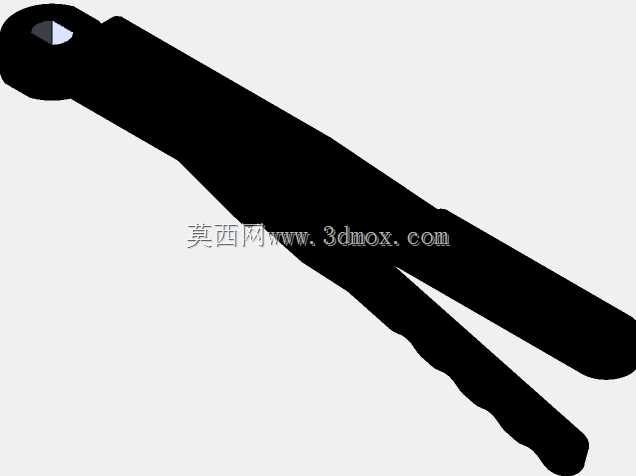

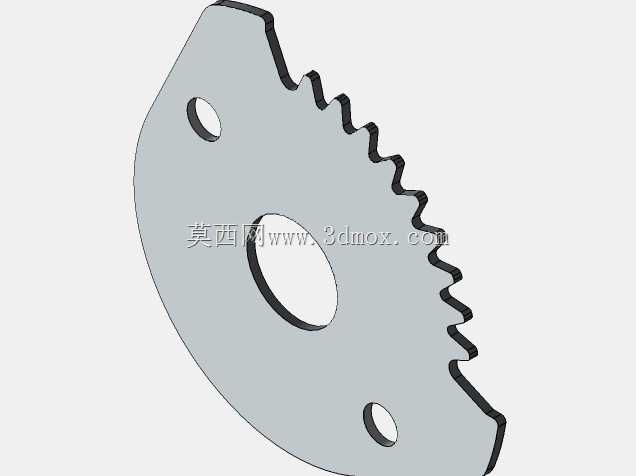

　　驱动部分采用手柄杠杆式结构，黑色冲压手柄搭配带棘齿的定位盘，棘齿卡槽对应不同开启角度，扳动手柄时可直接卡在预设档位，无需额外锁定机构就能维持蝶板开度，现场操作人员无需辅助工具即可快速完成通断或流量调节，在需要频繁手动切换工况的支线管路上实用性很强。阀杆与蝶板的连接采用销钉防转结构，扭矩传递直接，阀杆穿出阀体的位置设置轴封结构，避免带压介质沿杆部泄漏。

　　建模过程中优先还原了安装边界的关键尺寸：阀体轴向厚度控制在对夹阀标准厚度区间，周向螺栓孔的分布圆、孔径与对应公称通径的法兰参数匹配，手柄在全开、全关位置的摆动空间也做了完整干涉检查，确保现场安装后手柄转动不会碰触周边管道或支架。蝶板密封面与阀座的配合间隙按照软密封蝶阀的常规配合公差设定，关闭状态下蝶板外缘压紧弹性阀座，可实现零泄漏截断，适配水、气体、油品等多种常规介质。结构设计上充分考虑了铸件的工艺性，阀体外部的加强筋沿流道径向布置，既提升承压能力，又避免壁厚突变带来的铸造缺陷，手柄、定位盘等冲压件的折弯厚度与装配间隙也完全符合实物装配关系，可直接用于结构演示、选型校核以及工装夹具设计参考。
