手柄驱动对夹式三偏心蝶阀结构

　　该结构对应给排水、暖通循环水、化工低压流体输送以及成套设备管路上常见的手动截断类阀门，核心作用是在管道检修、支路切换、流量调节时，通过扳动手柄带动阀杆旋转，使内部蝶板在90度行程内完成全开、全关或中间开度保持。对夹式安装形式决定了它不需要阀体自带长管道法兰，整机轴向长度被压缩到较小范围，现场布置时阀门被夹持在两段管道法兰之间，依靠四周穿装螺栓压紧密封面，特别适合安装空间紧凑、管线重量需要控制的机组内部。

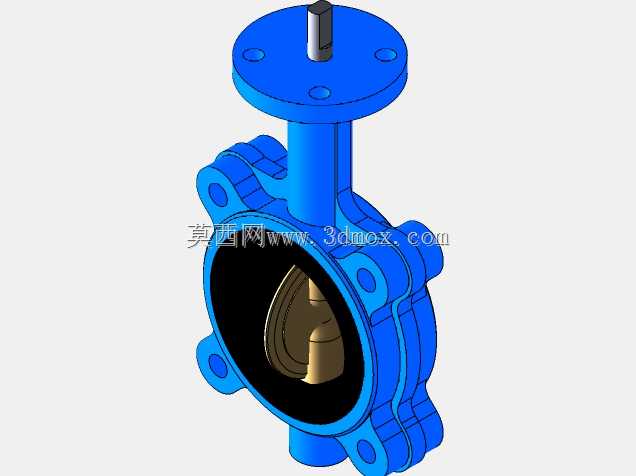

　　从三维结构可以看到，阀体采用铸造轮廓并在外周布置多组连接耳孔，耳孔位置与配对法兰的螺栓圆严格对应，建模时需要优先锁定法兰端面间距、螺栓孔中心圆直径、孔径以及孔位角度，这些尺寸直接决定阀门能否嵌入现有管路。阀体中部的圆柱形通道容纳蝶板，蝶板外缘设置密封副，三偏心设计让密封面在关闭过程中逐渐贴合，而不是全程摩擦，既降低操作力矩，也减少密封圈磨损。阀杆从阀体上部穿出，轴段与阀体之间保留衬套和密封安装空间，避免介质沿转轴外漏。

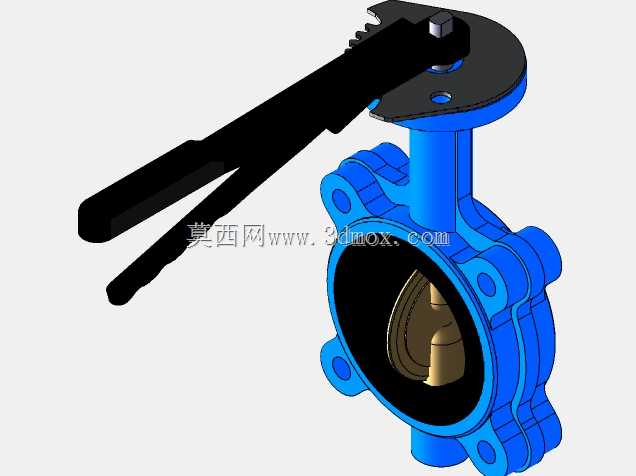

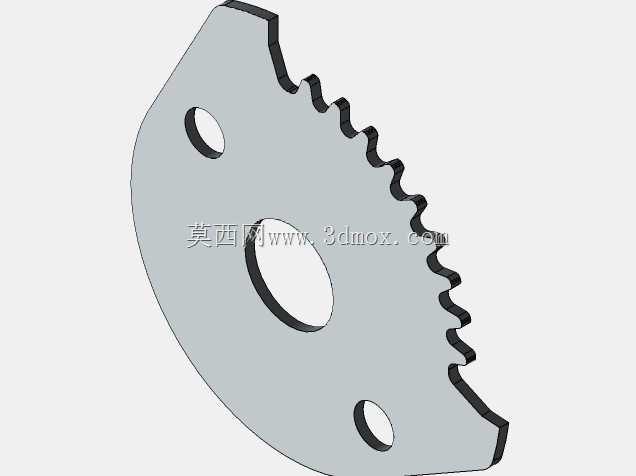

　　手柄组件位于阀杆顶端，黑色杠杆式手柄提供较长力臂，操作人员无需辅助工具即可获得足够扭矩。手柄下方的定位盘带有多档缺口和限位结构，当阀板转到全开或全关位置时，定位件卡入对应槽位，防止管路振动导致手柄自行漂移。定位盘上的小孔还可配合锁具或限位件，用于关键工况下的误操作防护。设计手柄时不能只做外观拉伸，需要核对扳动半径与周边管道、支架、墙体之间的净距，尤其在多阀并排布置时，手柄上扬行程不能与相邻阀门或保温层干涉。

　　建模思路上，可先以管路轴线为基准建立阀体流道和两端夹持面，再按偏心关系确定蝶板旋转轴、密封锥面和阀板轮廓。蝶板在全开状态下应尽量贴近流道侧壁，降低压损；全关状态下其边缘与阀座形成连续密封带。上部支架、阀杆、手柄、定位盘和紧固件按实际装配关系分层建模，保证运动件在旋转过程中不与固定件碰撞。外形细节中的加强筋分布在阀体颈部和耳板周围，用于承受法兰夹紧力和管道弯矩，避免薄壳区域在压紧螺栓时产生变形。

　　实际选型时，除关注公称通径和压力等级外，还要核对手柄操作高度、阀门总宽、耳孔数量及阀板厚度。对夹蝶阀通常用于截断频繁、结构长度受限的水平或垂直管路，安装后阀杆轴线应保持可靠支撑，管道法兰端面需平行，避免单侧强行拉紧造成阀体应力集中。三维模型将阀体、蝶板、阀座、阀杆、手柄和定位机构完整表达，可用于管路干涉检查、操作空间校核、维护拆装演示以及非标阀组方案布局。
