手动对夹式蝶阀三维结构设计

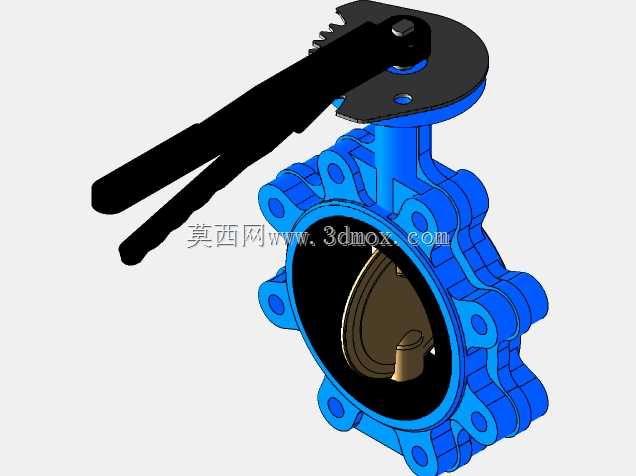

　　该结构属于管路系统中常见的截断与调节类阀门，采用对夹式安装形式，整体由蓝色铸造阀体、内部蝶板、阀杆、黑色手柄驱动机构及定位齿盘组成。阀体周边布置多组安装孔，适配两片管道法兰之间的夹紧固定，安装时阀门整体嵌入法兰间隙，通过长螺栓贯穿法兰与阀体孔位完成锁紧，无需阀体自带法兰凸缘，轴向尺寸紧凑，适合空间受限的给排水、暖通、化工流体输送管线。

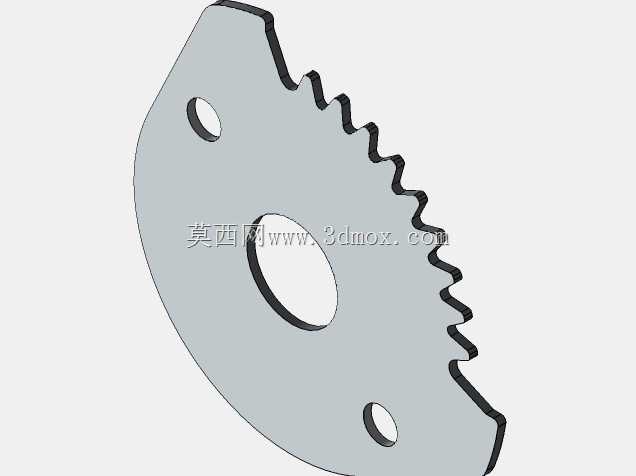

　　从功能逻辑看，手柄带动阀杆旋转，阀杆与蝶板刚性连接，90度回转即可实现全开至全关动作：全开状态下蝶板与流道轴线平行，介质流通阻力小、压损低；全关时蝶板外缘贴合阀座密封面，阻断介质通路。手柄下方的齿盘带多档定位卡槽，可将蝶板锁定在不同开度，除截断外还能调节管路流量，适配需要手动微调工况的场景。

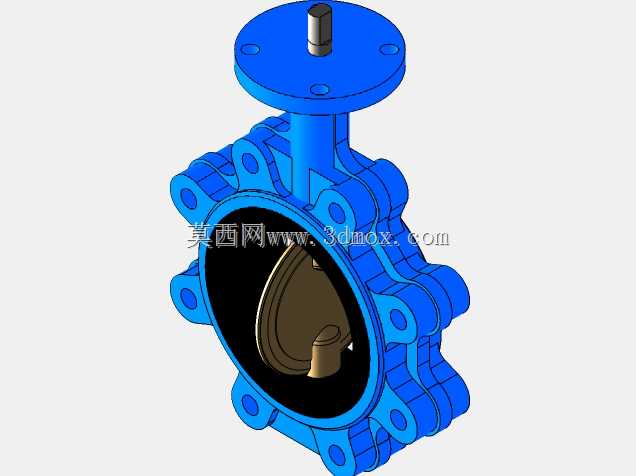

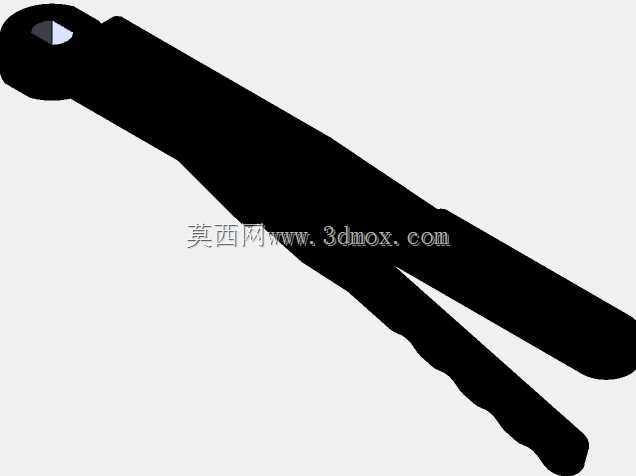

　　建模过程中优先还原铸造阀体的轮廓特征：阀体为多耳式对夹结构，外周均匀分布带通孔的连接凸耳，凸耳处做加厚处理以承受法兰夹紧力，流道内壁为圆形通腔，内部蝶板采用圆盘式流线造型，边缘预留密封件安装槽，阀杆从阀体上部轴孔穿入，与蝶板的连接位置做扁方或销接结构，避免回转打滑。上部驱动支架集成齿盘定位结构，手柄为长杠杆式，操作时借助杠杆力臂降低启闭扭矩，齿盘的棘齿与手柄上的定位卡扣配合，扳动手柄可自动卡入对应档位，防止运行中受介质冲击出现开度偏移。

　　安装边界方面，对夹式结构的核心约束是阀体轴向长度，建模时需保证两端密封面间距匹配标准对夹阀门的法兰间隙，外周凸耳孔的孔距、孔径对应公称通径的法兰螺栓规格，阀体上部驱动机构的高度、手柄回转半径需预留操作空间，避免手柄转动时与管道、周边支架发生干涉。结构细节上，阀杆与阀体配合处设置轴套与密封位，防止介质沿轴向外漏；阀体流道过渡处做圆角处理，减少介质湍流冲刷；蝶板转轴偏心设计可在启闭时减少密封面摩擦，提升密封件使用寿命。

　　这类阀门三维结构可直接用于管路布置干涉校验、非标阀门改型设计，建模时完整还原各零件装配关系，能清晰展示手柄动作逻辑、法兰安装匹配关系与内部流道形态，为设备选型、管线布局提供直观的结构参考。
