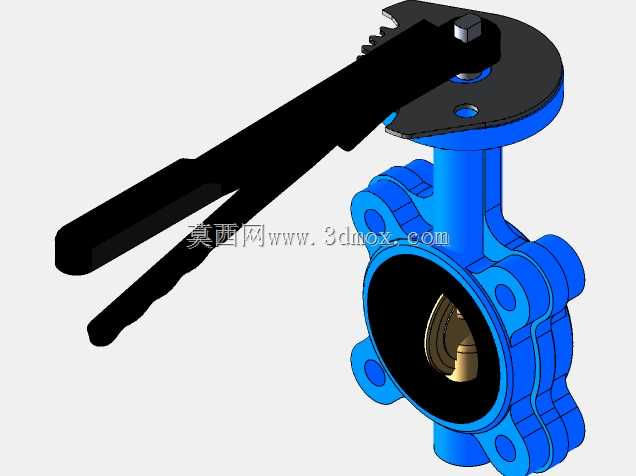

手柄式对夹蝶阀工业管路截流构件

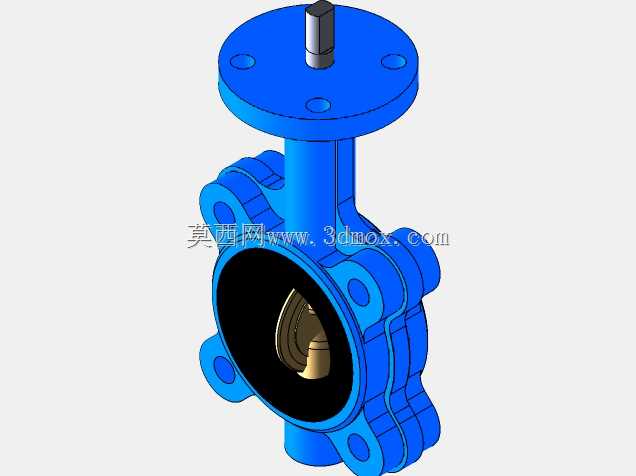

　　该构件为手动驱动的对夹式蝶阀，常见于给排水循环管路、暖通空调水系统、低压工艺流体输送管线以及中小型成套设备的流体通断工位，承担管路截流、开度调节与流向管控的作用。整套结构围绕薄型阀体展开，阀体两侧预留同轴法兰安装孔，安装时直接夹持在两段管路配对法兰之间，无需阀体自带法兰凸缘，轴向占用空间远小于同通径闸阀、截止阀，适配管线排布紧凑的设备舱、管井与机组旁通位置。

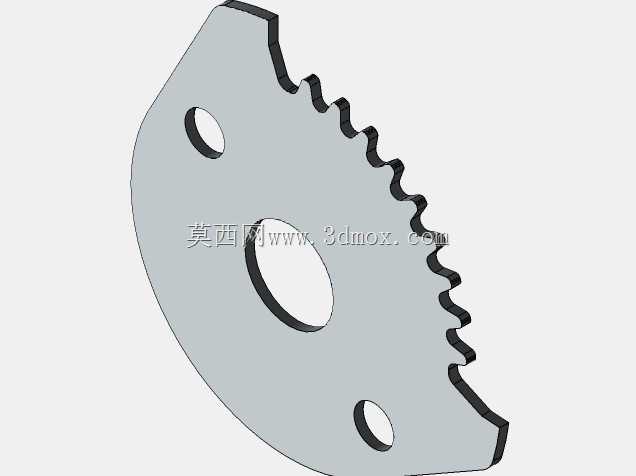

　　驱动部分采用杠杆式长手柄，手柄末端贴合人手握持形态做加长处理，借助杠杆力矩降低操作扭矩，现场无需额外辅助工具即可完成90度回转启闭；手柄下方配套扇形定位齿板，齿板沿阀杆回转轨迹开设多档卡位，扳动手柄卡入不同齿位即可将阀板锁定在对应开度，既可以实现全开全关的快速截断，也能够在半开区间调节管路流量，适配系统调试阶段的流阻匹配需求。阀杆从阀体顶部贯穿接入内部阀板，轴端设置锁紧限位结构，避免操作过程中阀杆窜动脱出。

　　内部过流核心为圆盘形蝶板，阀板绕阀杆轴线做回转运动，全开状态下阀板平面与管路流向平行，流道通畅压损极低，适合大流量低阻力输送场景；全关状态下阀板外缘贴合阀体内腔的密封座，依靠密封副贴合实现管路截流，低压工况下密封性能稳定。阀体外部轮廓做加强筋布局，在两侧法兰夹持受力区域、阀杆安装支座位置增设加厚凸台与径向加强结构，兼顾铸件轻量化与承压刚性，避免螺栓夹紧时阀体出现形变。

　　建模过程中完整还原了各零件的装配配合关系：阀体的对夹安装孔位间距、密封座内嵌槽尺寸、阀杆与阀板的连接配合段、手柄与齿板的卡位啮合结构均按实际装配逻辑搭建，外形边界覆盖手柄全行程摆动范围，选型时可直接核验管路侧边操作空间是否满足手柄扳动余量，避免现场安装后出现手柄与周边管线、机架干涉的问题。阀体两端连接端面的平行度、安装孔的同轴布局也在模型中明确体现，可直接用于管路布置时的法兰配对校核、操作工位空间校验，也可为后续改型电动驱动、气动驱动的蝶阀衍生结构提供基础本体参考。
