手柄驱动对夹式蝶阀三维结构设计

　　该结构围绕工业管路中常见的截断与调节需求展开，采用对夹式安装形式，阀体两侧预留多组螺栓过孔，可直接夹持在两段管路法兰之间，不需要在阀体本体上加工完整法兰端面，整体轴向尺寸紧凑，适合泵房、水处理管线、暖通循环系统以及空间受限的成套设备内部布置。建模时将阀体、阀板、阀杆、手柄、密封座及上部定位板分别拆分为独立零件，既保留装配关系，也便于后续在工程中检查运动干涉、替换密封件或调整操作机构。

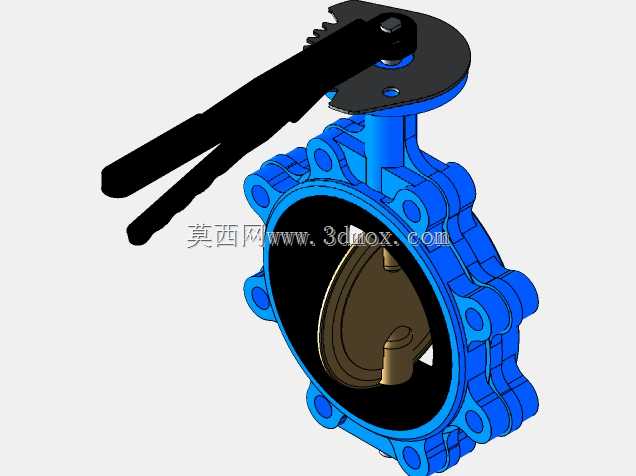

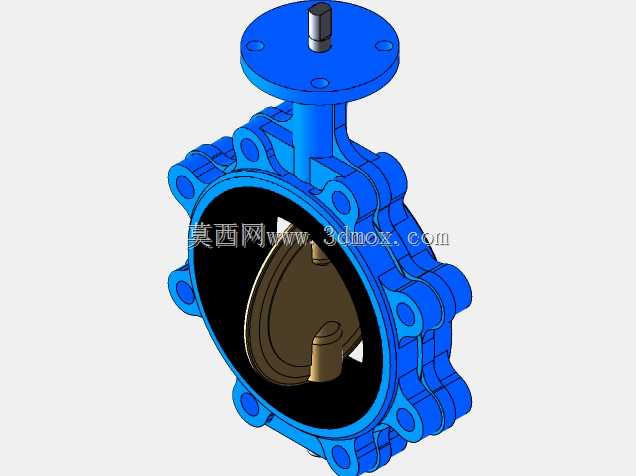

　　阀体外部采用蓝色涂装的铸件形态，周向分布加强筋和凸台，这些结构并非单纯造型：筋条沿螺栓孔和流道受力方向延伸，能够在法兰夹紧时分散局部应力，避免薄壁阀体因螺栓预紧产生变形。中部流道为直通结构，阀板绕阀杆轴线旋转，全开时阀板大致顺流放置，流阻较低；关闭时阀板压紧环形密封座，依靠周向接触实现密封。与闸阀相比，这类蝶阀启闭行程短，手柄只需摆动约九十度即可完成全开至全关动作，日常操作和检修判断都比较直观。

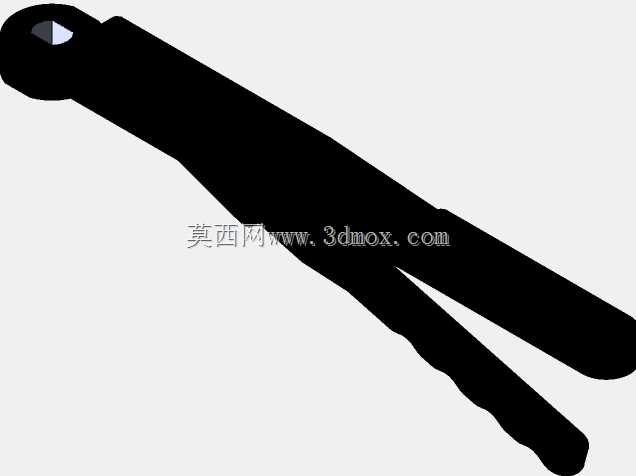

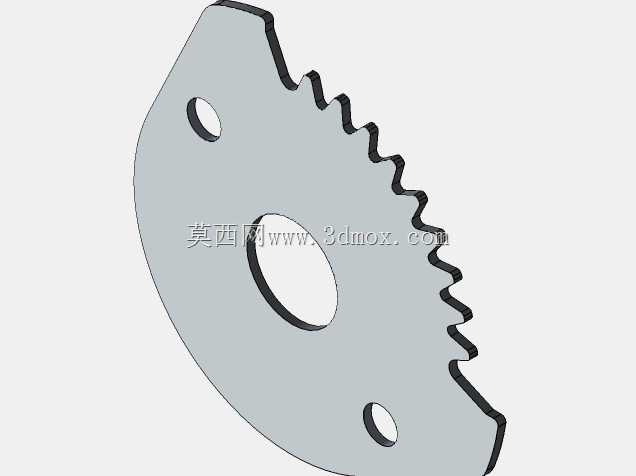

　　手柄机构位于阀体上方，黑色长柄提供较大的操作力臂，顶部齿盘与定位片配合，可在不同开度位置形成卡位。设计这一部分时需要重点关注手柄回转半径与周边管道、支架、护栏之间的安全距离，若设备排布密集，长柄可能与相邻元件发生碰撞，因此三维模型中保留手柄完整外轮廓，对现场布局校核很有价值。阀杆从上部支架穿入流道并带动阀板，轴端设置压盖和紧固件，支撑位置靠近阀板，可减小悬臂偏载。

　　密封座嵌入阀体内圈，阀板边缘呈圆盘状，关闭过程中逐渐贴合密封圈。模型中阀板处于部分开启姿态，能够清楚看到板体、阀杆和密封座的相对位置。选型时，管路通径、法兰标准、螺栓孔中心距、阀体总厚和阀杆高度共同构成安装边界；对夹式蝶阀对法兰同轴度和垫片压紧均匀性较敏感，装配时应交叉拧紧螺栓，避免单侧受力造成密封偏移。结构设计上还需考虑介质流向、流速、磨蚀性以及操作频率，阀板形状应在满足强度的前提下减少迎流面积，阀体下部和侧向凸台则要兼顾铸造拔模、加工定位和装夹稳定性。

　　从三维建模角度看，该作品完整表达了蝶阀从外部安装接口到内部启闭件的主要几何关系，可用于管路布置干涉检查、操作空间评估、维修拆装演示以及通用阀门结构学习。
