手柄对夹式蝶阀管路截流结构

　　这套对夹式蝶阀结构主要面向工业给排水、暖通循环水、低压流体输送以及中小型工艺管线上的截流与调节需求，在泵房出口、设备冷却水支路、化工轻腐蚀介质管路和市政管网分支段都比较常见。蝶阀本身依靠绕阀体内轴线旋转的圆盘阀板完成启闭，阀板转动九十度即可实现全开或全关，操作行程短，流道在全开状态下近似直通，介质通过时阻力较小，适合大口径、安装空间受限的管路场景。

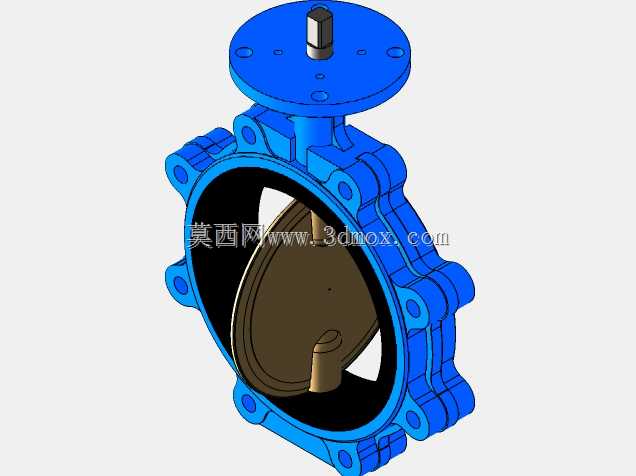

　　建模时先从管路安装边界入手，阀体采用对夹式轮廓，两侧分布带孔耳座，安装时阀门被夹持在两片管路法兰之间，穿装螺栓后完成固定。这种结构不需要阀体自带完整法兰，整体轴向长度明显缩短，重量也较法兰式阀门更低，便于在密集管排中布置。耳座孔位、阀体端面间距和中心通径需要协同设定，避免现场法兰贴合后出现螺栓干涉或密封面压偏。

　　阀板位于流道中心，外形为圆盘状，边缘与阀座密封区域配合。关闭状态下，阀板平面近似垂直于介质流向，依靠周向密封副阻断流体；开启过程中阀板逐渐转向与流向平行，流通面积连续变化，因此也可用于粗略调节流量。阀板转轴贯穿阀体上下支承部位，轴端与驱动机构连接，模型中对轴套、定位台阶和密封安装位置都做了结构表达，便于后续检查转动间隙和装配关系。

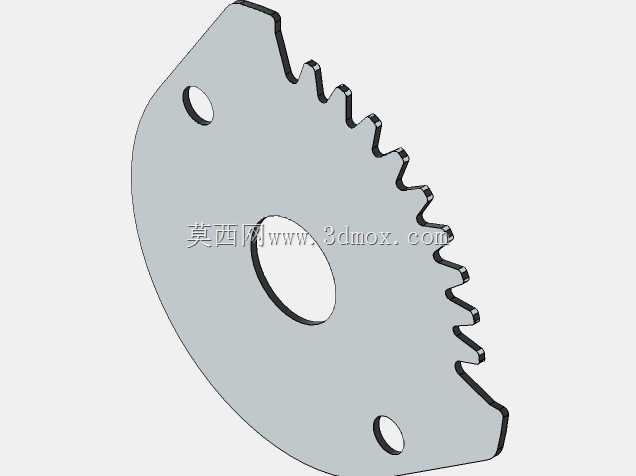

　　手柄驱动部分采用杠杆式手把，配合阀体上部的齿盘定位结构。操作人员扳动手柄带动阀杆旋转，齿盘上的多个卡位可将阀板固定在不同开度，满足现场手动调节和开度保持需求。手柄长度按照操作力矩设计，在低压工况下能够提供足够的力臂，同时避免过长造成周边管线操作干涉。手柄下方的压盖、齿盘和紧固件分层装配，结构拆分明晰，适合用于干涉检查、维修演示以及选型沟通。

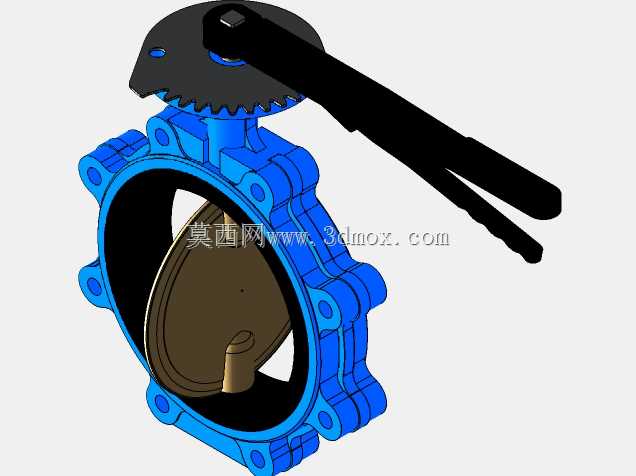

　　外形尺寸方面，重点控制阀体通径、耳座外廓、端面厚度、手柄展开长度和顶部驱动高度。对夹安装时，阀体端面要与法兰密封面保持平行，耳座孔需与法兰螺栓孔对应；手柄旋转范围内应预留操作空间，尤其在阀板全开和全关两个极限位置，手把不能与管道、支吊架或相邻设备碰撞。三维结构中蓝色阀体、深色阀板和黑色手柄形成明显区分，能够直观展示内部截流件与外部操作件之间的运动关系。

　　从设计思路看，该类阀门强调结构紧凑、启闭迅速、维护方便。阀体采用多筋加强轮廓，在减轻重量的同时提高耳座和轴座区域刚度；阀板与阀座之间的密封关系围绕圆周连续接触布置，适合低压截流。模型不仅呈现了外观造型，也保留了安装孔、转轴、齿盘定位和手柄夹持等关键结构，可用于管路布置校核、阀门装配教学以及非标设备前期方案比对。
