撬装式双罐体集成储放支撑装置结构

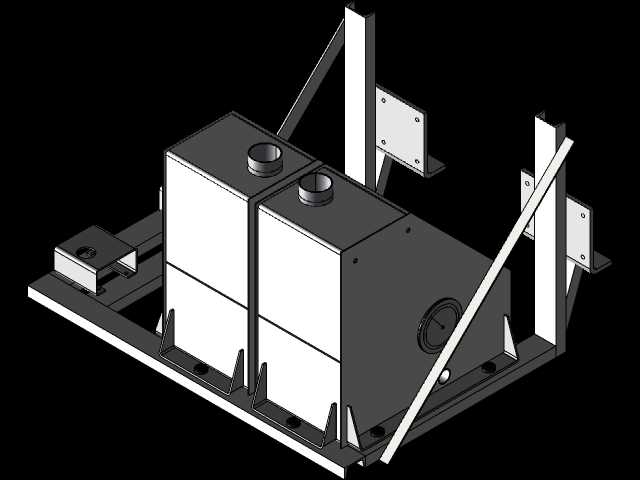

　　这套集成式双罐体支撑结构，主要面向需要紧凑布置储液单元的工业现场，常见于中小型生产车间的切削液集中供给、商用暖通系统的冷热媒暂存、小型污水处理单元的药剂储放等场景，相比分散布置的独立罐体，能大幅缩减现场安装的占地空间，减少管路连接的泄漏点。从结构设计逻辑来看，整体采用撬装式集成思路，底部为整体焊接的型钢底座，所有罐体、支撑构件全部预装在底座框架上，现场仅需完成进出管路对接与基础固定即可投入使用，省去了现场逐个罐体找平、对位的繁琐工序，适配需要快速部署的临时产线、模块化配套单元的安装需求。两个方形罐体并排布置在底座上，罐体顶部预留标准接口用于对接加注管路、排气组件，罐体侧部设置的圆形接口用于对接输出管路、液位检测元件，

　　罐体与底座之间通过三角加强筋板焊接固定，筋板沿罐体长度方向等距分布，可承受满载状态下罐体的竖向载荷，同时抵消运输过程中产生的横向冲击，避免罐体与底座连接位置出现焊缝开裂。底座两侧设置的立式支撑立柱与斜向撑杆，并非用于罐体承重，主要用于预留外接管路的固定点位、防护面板的安装位置，同时可作为整体吊装时的辅助受力点，撑杆与立柱、底座之间采用螺栓加焊接的复合连接形式，既保证连接强度，也方便后期根据现场需求调整支撑构件的位置。从安装边界来看，整体底座的长宽尺寸控制在常规货运托盘的适配范围内，可直接通过叉车完成转运，不需要额外定制运输工装，罐体顶部接口的高度预留了足够的阀门操作空间，侧部接口的位置避开了底座加强筋的布置区域，

　　方便现场管路施工时的扳手操作空间预留。设计过程中特意将两个罐体的安装基准面统一加工，保证两个罐体的水平度误差控制在安装允许范围内，避免出现液位检测偏差、罐体局部受力不均的问题，底座上预留的多个安装孔位，可适配不同规格的膨胀螺栓固定需求，同时预留了叉车叉取的槽位，方便短距离移位调整。
