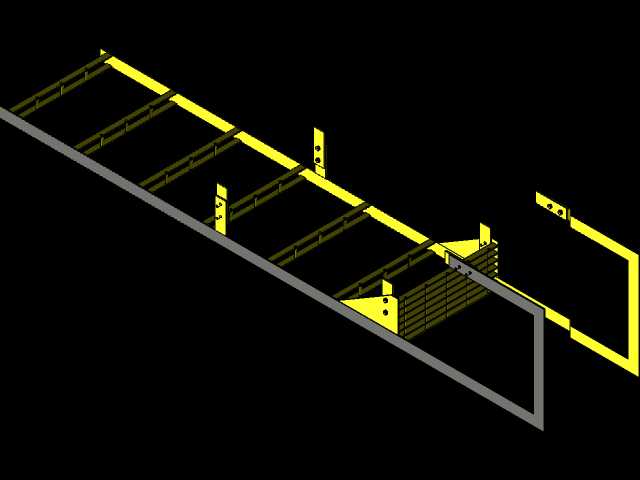

埃斯卡莱拉德加托斜向通道防护栏结构

　　该结构主要应用于工业厂区斜向通行梯段、设备检修爬梯侧边以及高差作业平台的临边防护场景，是作业人员通行过程中规避高处坠落风险的核心防护构件。从实际使用场景来看，这类护栏多配套固定角度的钢斜梯安装，常见于厂房内部设备层连通、仓储区高位货架检修通道、户外工业设施巡检梯段等位置，需要匹配梯段的倾斜角度完成贴合安装，避免防护间隙过大留下安全隐患。

　　设计过程中首先锚定安装边界，整体构件沿斜梯走向分段排布，每段护栏的底部固定座直接贴合梯段侧边的型钢主梁焊接固定，不需要额外在梯步上开孔破坏原有梯段的承重结构，固定耳板上预留的螺栓孔位可适配不同壁厚的梯梁安装，安装时仅需对齐孔位穿入紧固件即可完成单段固定，现场装配效率较高。护栏的横向杆件采用等间距排布，相邻横杆的净间距控制在安全规范要求的范围内，可避免人员通行时肢体意外滑出防护范围，侧边的竖向支撑件采用折弯成型的钢板件，相比传统圆管立柱抗侧向冲击性能更强，即便受到作业人员意外倚靠或者小型工具磕碰，也不会出现明显变形失效。

　　从结构细节来看，护栏在梯段转角位置做了分段衔接处理，转角处的构件单独做了角度适配，可保证两段护栏在转角位置平滑过渡，不存在突出的尖锐棱角，避免人员通行时剐蹭。护栏的整体外伸宽度从梯梁侧边算起控制在合理范围，不会占用过多梯段的有效通行宽度，可满足单人携带常规检修工具顺畅通行的空间需求。端部的挡边构件延伸至梯段出入口的平台位置，可对梯段与平台衔接的临边位置形成完整防护覆盖，不存在防护盲区。

　　建模过程中对所有焊接贴合面做了公差预留，固定耳板与梯梁的接触面预留了焊接变形的补偿量，即便是现场安装时梯梁存在小范围的焊接变形，也可通过耳板上的长圆孔调整安装位置，不需要现场二次切割构件。所有杆件的连接位置均采用满焊连接的结构形式，建模时还原了焊脚的尺寸边界，可直接导出构件加工图用于车间下料生产，不需要二次深化设计。构件表面的涂装分区也在模型中做了区分，警示色涂装的范围覆盖所有横向杆件，现场安装完成后可直接按照模型分区涂刷警示漆，起到明显的安全警示作用。
