垂直轴动力传输蜗轮箱结构设计

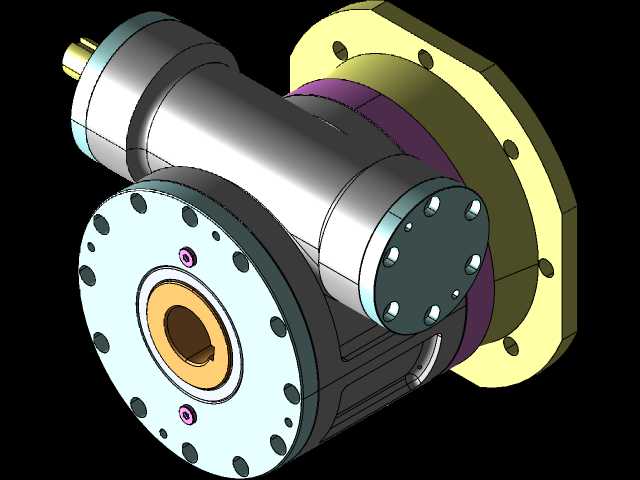

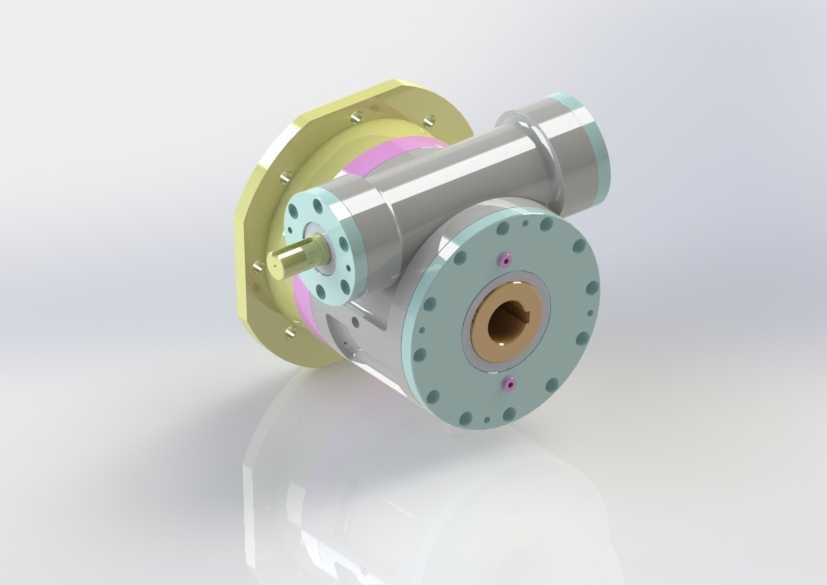

　　在各类需要交错轴动力传递的工业场景中，蜗轮箱是实现垂直方向动力换向、同时匹配转速与输出扭矩的核心传动部件，常见于输送线转角驱动、小型起重设备回转机构、食品包装机械的分度驱动单元、自动化生产线的垂直进给模组等位置，这类场景普遍要求输入轴与输出轴呈90度空间交错，同时需要紧凑的安装空间与稳定的反向自锁特性，避免负载端反向拖动输入端引发设备故障。从结构设计逻辑来看，这款蜗轮箱采用剖分式箱体结构，输入端法兰直接对接驱动电机的安装止口，省去了额外的连接联轴器与安装支座，能有效压缩整套传动单元的轴向安装尺寸，输出端采用带键槽的空心轴设计，可直接套装在被驱动的负载轴上，无需额外加装输出联轴器，进一步降低了装配环节的同轴度调校难度。

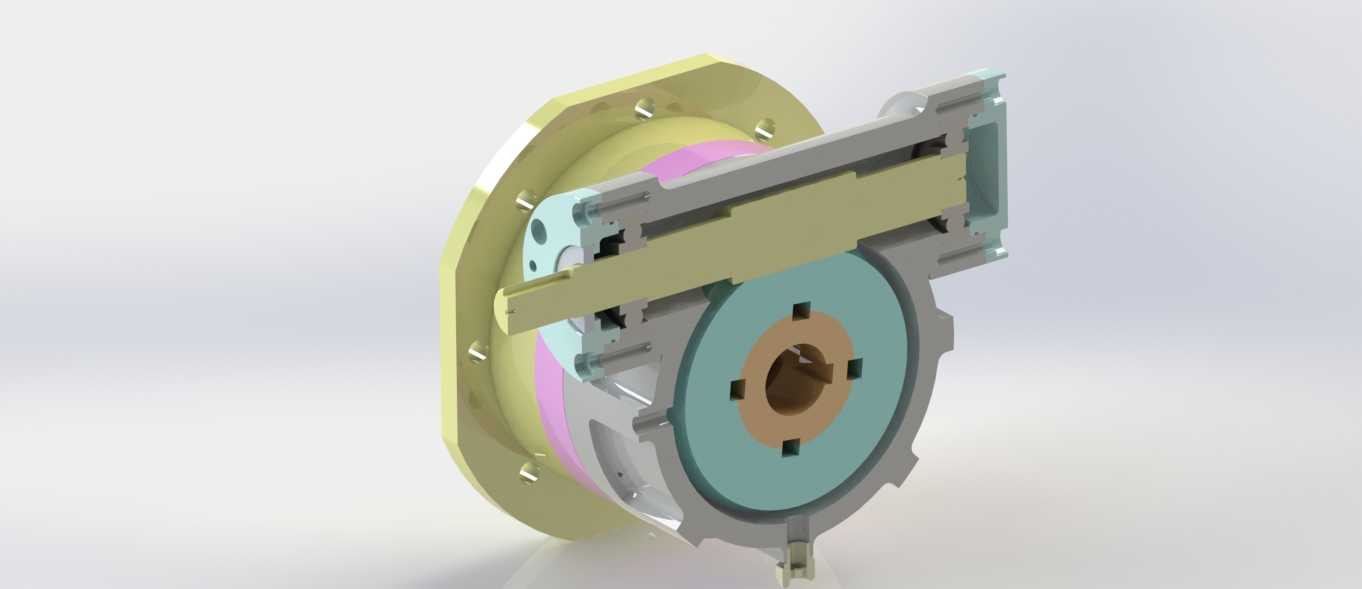

　　箱体的安装法兰边缘预留了均匀分布的螺栓过孔，安装时可根据设备布局选择法兰端面固定或者箱体底部支座固定两种方式，适配不同的安装空间约束。内部传动副采用渐开线圆柱蜗杆匹配圆弧齿蜗轮的组合，蜗杆与输入轴做成一体结构，减少了轴系连接的累计误差，蜗轮通过平键与输出空心轴过盈配合，轴系两端采用深沟球轴承支撑，轴承端盖处预留了密封槽安装骨架油封，避免箱体内润滑脂泄漏同时阻挡外部粉尘进入传动腔。设计过程中重点考量了传动副的啮合侧隙控制，通过箱体结合面的调整垫片厚度来控制蜗轮与蜗杆的中心距偏差，保证啮合接触斑点覆盖齿面长度的60%以上，既保证传动效率又避免重载下齿面偏磨。箱体的外壁设置了多道环形散热筋，

　　在连续运转工况下能通过增大散热面积带走传动副啮合产生的热量，避免箱体内温度过高导致润滑脂失效。从安装边界来看，输入端法兰的止口尺寸匹配常规IEC标准电机的安装尺寸，输出空心轴的内孔键槽符合GB/T1095标准平键规格，箱体的最大回转半径控制在较小范围内，能在狭窄的设备腔体内部完成安装，不需要预留过大的操作空间。实际选型应用时，可根据负载的额定扭矩、输入转速、传动比需求匹配对应的蜗轮副参数，这款结构的传动比覆盖范围较广，单级传动即可实现10到60的减速比，不需要额外增加齿轮减速级，能大幅简化整套传动系统的结构复杂度，降低设备整体的制造成本与后期维护难度。日常维护时仅需定期通过箱体上的注油孔补充润滑脂，检查油封的密封状态即可，不需要频繁拆解箱体调整传动间隙，适合在长期连续运转的工业场景下使用。
