适配BT40主轴的数控机床自动换刀装置

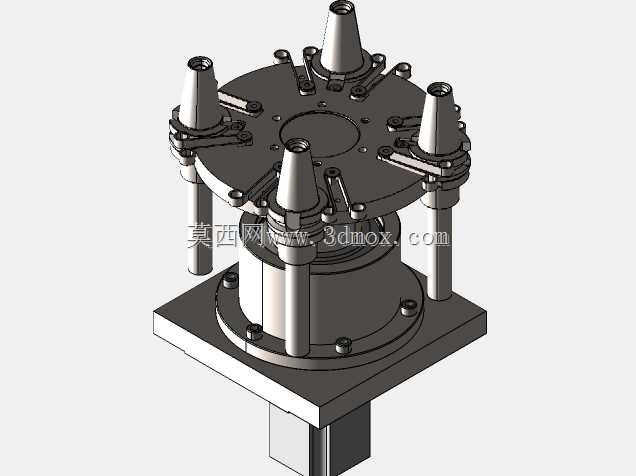

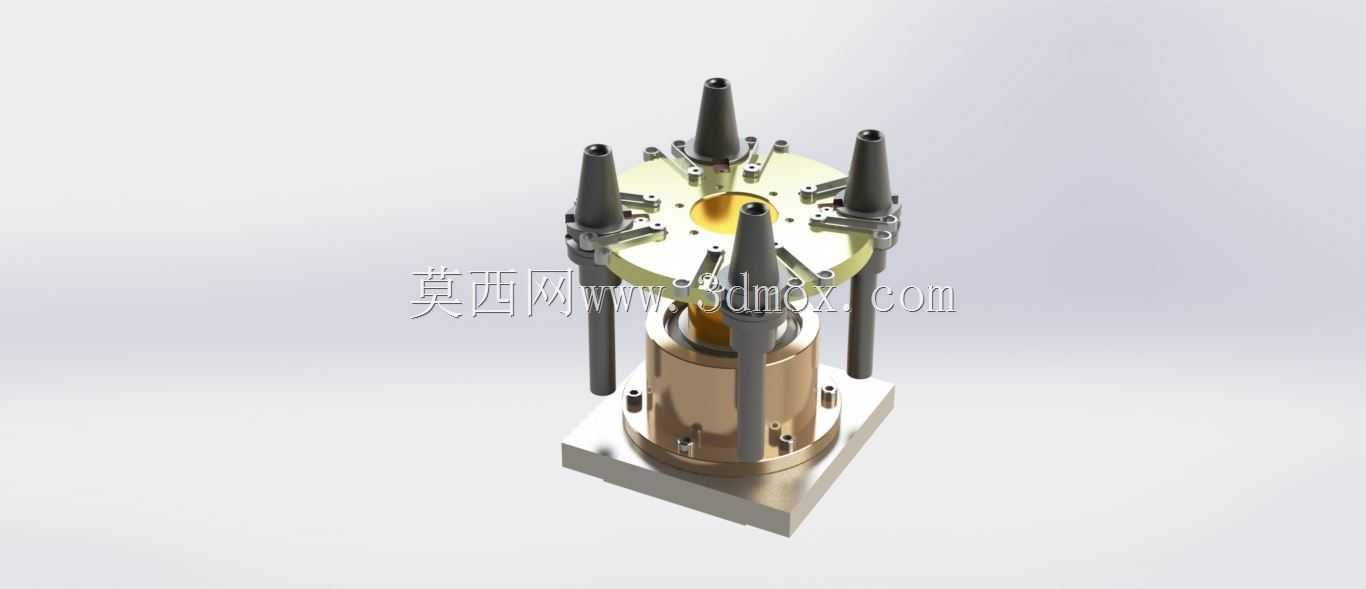

在立式加工中心的常规加工场景里，非切削等待时间的占比往往直接决定整台设备的稼动率水平，其中换刀环节的耗时压缩，一直是中小型数控设备改造、定制化专机开发过程中绕不开的核心优化点。这套适配BT40主轴的自动换刀单元，正是针对中小型VMC设备的安装空间限制开发的转塔式刀库结构，区别于常见的圆盘式机械手刀库、伞形刀库，它采用步进电机作为旋转驱动源，省去了复杂的凸轮间歇机构，整体结构更紧凑，对安装空间的容错率更高。从结构布局来看，整套换刀装置采用立式同轴布置，底部为方形安装基座，基座上均布四根导向立柱支撑上部的刀位转盘，转盘周向均匀布置6个BT40刀柄夹持位，可覆盖常规铣削、钻孔、攻丝工序的常用刀具容量，中间的升降轴套负责完成刀具的插拔动作，配合主轴的定向停止功能，就能完成整个换刀流程。设计过程中首先要匹配的是安装边界，底部基座的安装孔位完全适配常规中小型加工中心的主轴箱侧方安装面，整体外伸尺寸控制在不会与工作台行程产生干涉的范围内，刀位转盘的旋转半径经过反复校核，满装刀具状态下也不会触碰机床防护门或者工件夹具。驱动逻辑上，步进电机搭配减速机构直接驱动转盘做分度旋转，定位精度可以满足BT40刀柄的插装公差要求，不需要额外加装高精度位置检测元件就能保证换刀时的刀柄对位准确度，升降部分采用直线轴承沿导向立柱做上下运动，运动过程的同轴度由立柱的加工精度保证，避免出现插拔刀时的卡滞问题。实际应用中，这套换刀单元不需要对原有机床的主轴结构做大幅度改造，只需要接入机床的IO控制信号，匹配对应的换刀宏程序就能投入使用，相比采购成品商用刀库，成本控制优势明显，尤其适合小型数控铣床的自动化升级、教学用数控设备的功能拓展场景。刀位夹持结构采用弹簧钢片抱紧设计，刀柄插入后的夹持力足够承受快速旋转时的离心力，同时插拔阻力控制在合理区间，不会出现掉刀或者插刀过紧无法拔出的问题，整体运动部件的润滑点都做了外置设计，日常维护时不需要拆解主体结构就能完成注油保养，长期运行的稳定性更有保障。在结构细节处理上，所有外露的运动部件都做了倒角处理，避免换刀过程中刮擦刀柄表面，转盘上的每个刀位都做了对应的对位标记，调试时可以快速校准刀位原点，缩短现场安装调试的周期。
