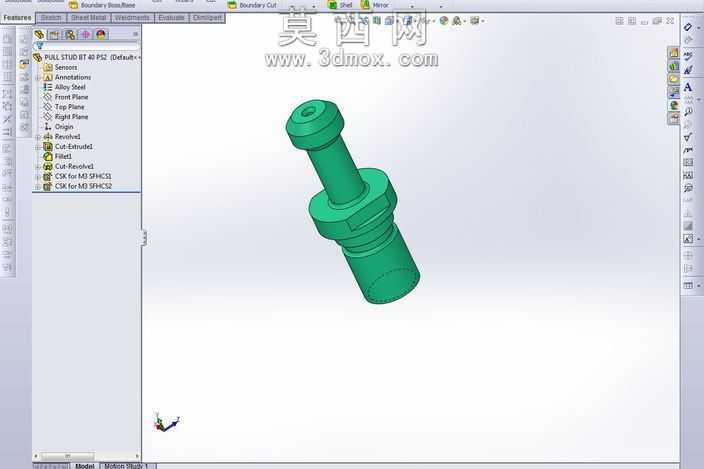

BT40工具乔木拉螺柱三维结构设计

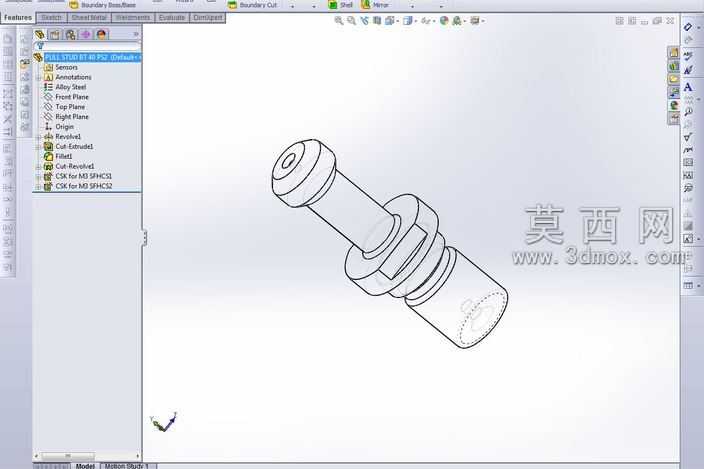

本模型为BT40工具乔木拉螺柱，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，以回转体特征为核心构建主体结构，通过旋转凸台命令生成螺柱的基础杆身轮廓，精准还原各段轴径的尺寸公差要求，保证与BT40刀柄内孔的配合精度。针对拉螺柱头部的拉钉卡合结构，采用拉伸切除与旋转切除组合的方式，加工出适配机床主轴拉爪的环形卡槽与端部定位锥面，卡槽的倒角、圆角细节均按照实际工装标准设置，避免应力集中导致的部件断裂。中部的限位凸台结构通过多段旋转凸台叠加生成，凸台的端面平面度、同轴度在建模时通过几何约束严格控制，确保拉螺柱装入刀柄后能够实现轴向精准定位，不会出现偏移晃动的问题。尾部的外螺纹段采用装饰螺纹线结合实体扫描切除的方式构建，既还原了螺纹的牙型轮廓，也保证了螺纹与杆身的同轴度要求，满足螺纹连接的装配需求。模型整体采用线框预览模式展示结构，所有特征均保留完整建模历史，可直接编辑参数调整各段尺寸，适配不同规格的BT40刀柄使用需求。材质设定上默认采用合金结构钢，匹配实际拉螺柱的高强度、高耐磨性能要求，表面粗糙度按照不同功能段区分设置，配合面粗糙度达到Ra1.6，非配合面为Ra6.3，完全符合机械零件的加工规范。设计过程中充分考虑拉螺柱的受力特性，在轴径变化处均设置过渡圆角，优化应力分布，提升部件的疲劳强度，同时各结构的尺寸均参考行业通用标准设定，保证模型具备实际生产参考价值，可直接用于工装装配模拟、机床主轴拉刀机构的运动仿真，也可作为机械零部件教学的典型案例使用。
