卧立转换加工用90度锥齿轮角度头结构

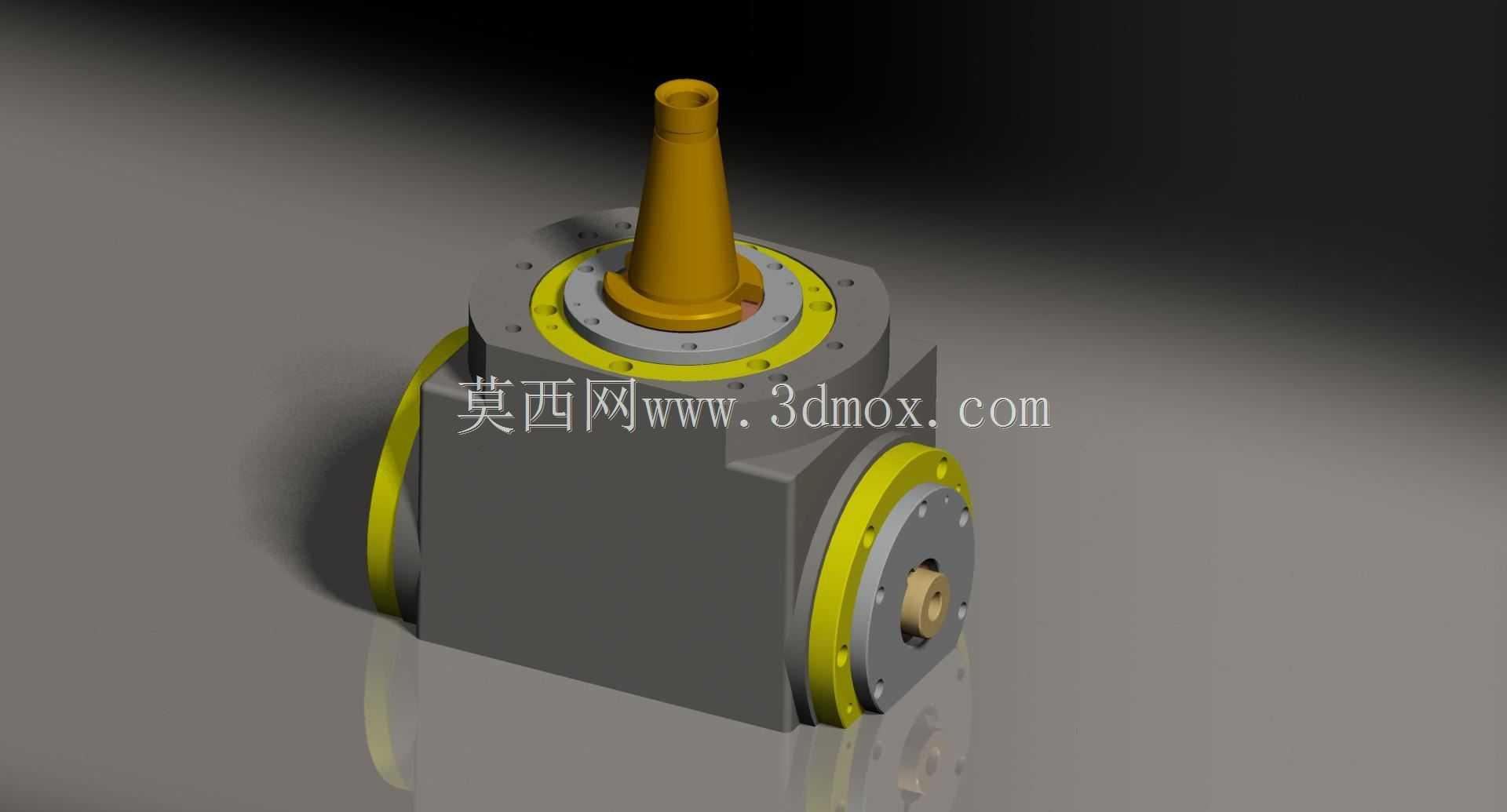

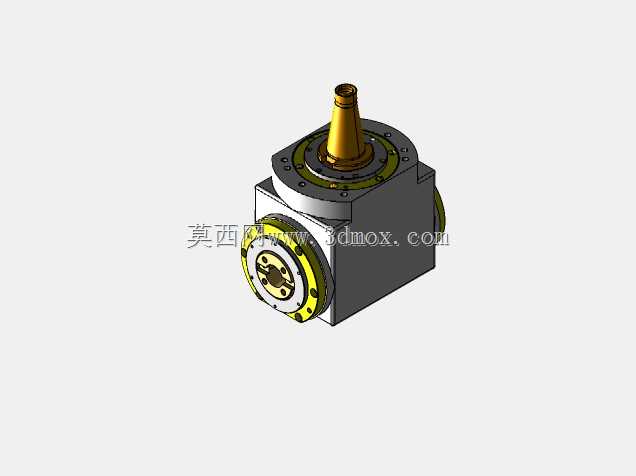

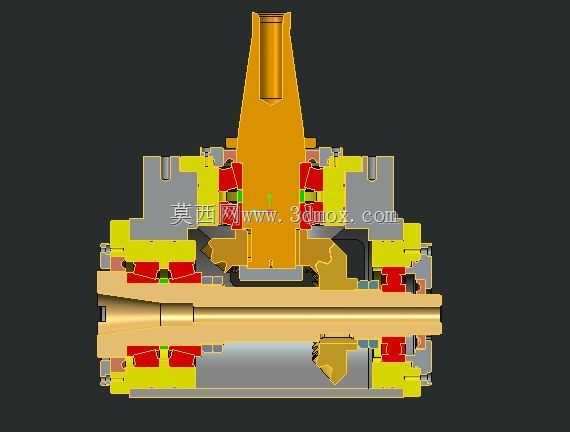

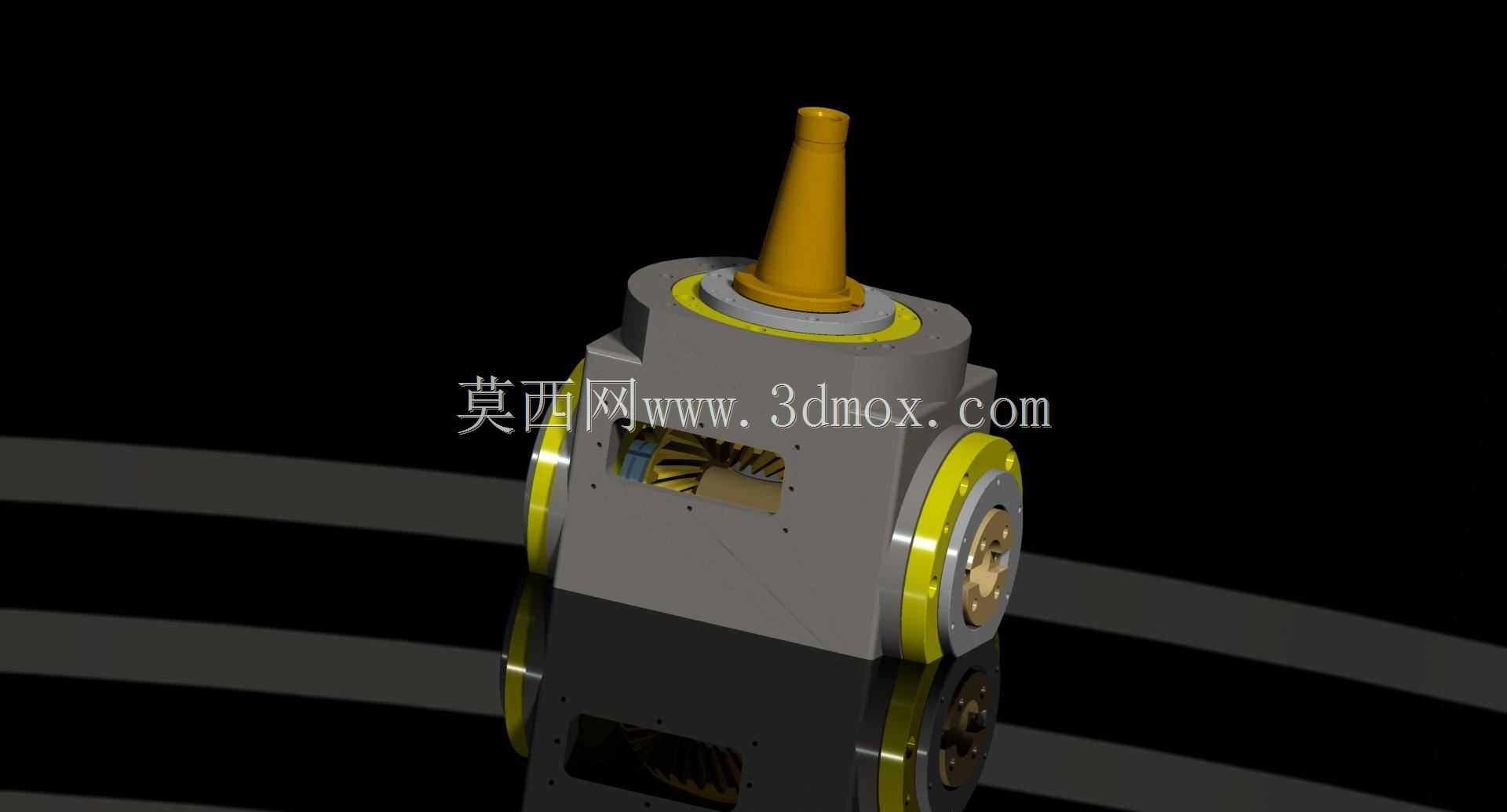

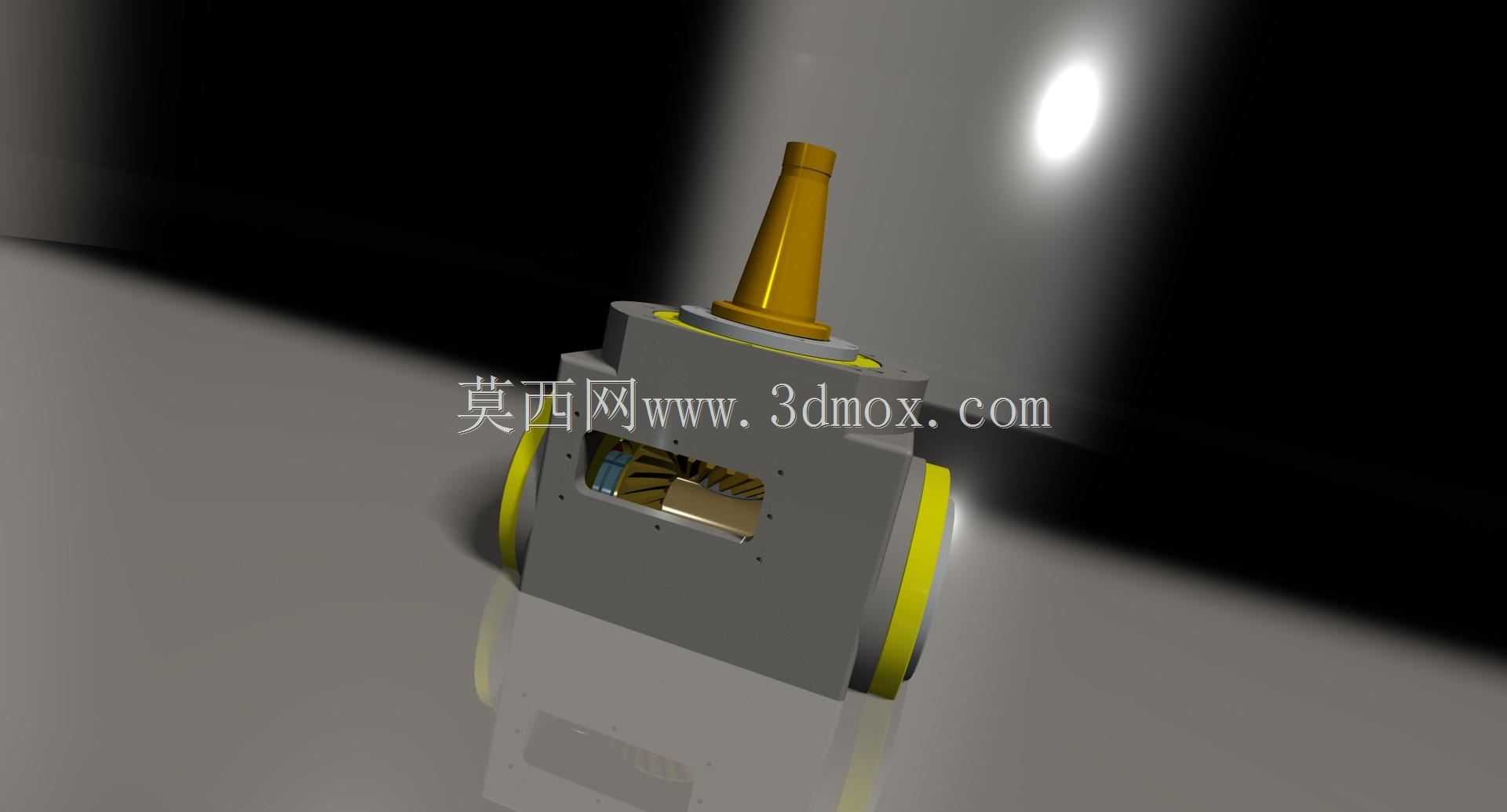

在机加工车间的实际生产场景里，经常会遇到单台设备加工方向受限的问题：卧式加工中心擅长处理工件侧面的孔系、平面加工，但遇到需要垂直向上或向下的立式加工工序时，往往需要二次装夹找正，不仅耗费大量辅助工时，多次装夹带来的定位误差也会直接影响零件最终的形位公差精度，这个90度传动的角度附件就是为解决这类痛点设计的。从结构设计逻辑来看，核心采用锥齿轮副实现动力传输方向的90度转向，输入轴沿水平方向对接卧式加工中心的主轴输出端，通过内部成对布置的轴承组承担径向与轴向切削载荷，保证高速运转下的传动稳定性，输出轴沿垂直方向布置，可装夹立铣刀、钻头等立式加工用刀具，直接在卧式设备上完成立式铣削、钻削、镗削工序，反过来也可将该附件安装在立式加工中心主轴上，拓展卧式加工能力，无需额外购置对应类型的加工设备，就能覆盖多方向的加工需求。从安装边界来看，该附件的输入接口采用标准锥柄结构，可直接匹配主流加工中心的主轴锥孔，安装时仅需拉紧拉钉即可完成定位锁紧，不需要对机床原有结构做任何改装，整体外形的径向尺寸经过紧凑化设计，可适配中小型加工中心的主轴端部空间，避免加工过程中与工件、夹具发生干涉；内部的密封结构采用多道组合密封形式，可阻挡切削液、金属切屑进入腔体内部，保护齿轮与轴承的润滑环境，延长附件的维护周期。在实际选型应用时，需要注意匹配机床主轴的最高转速、额定输出扭矩参数，确保附件的承载能力与机床输出性能匹配，针对重切削场景还可对应选配更高载荷等级的轴承配置，日常使用中只需定期补充润滑脂、检查密封件磨损情况即可维持稳定运行，这类附件在箱体类零件、复杂结构件的多面加工场景中应用十分广泛，能大幅减少工件周转与装夹次数，有效提升单台设备的加工覆盖范围与生产效率。
