内燃机动力传输用发动机连杆结构

　　在往复式内燃机的核心传动体系中，连杆是连接活塞组与曲轴的关键受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。日常做整机装配匹配时，这类连杆的外形轮廓精度直接影响整机组装的适配性，建模阶段就需要把安装边界的所有约束条件考虑周全，避免后续装配出现干涉问题。

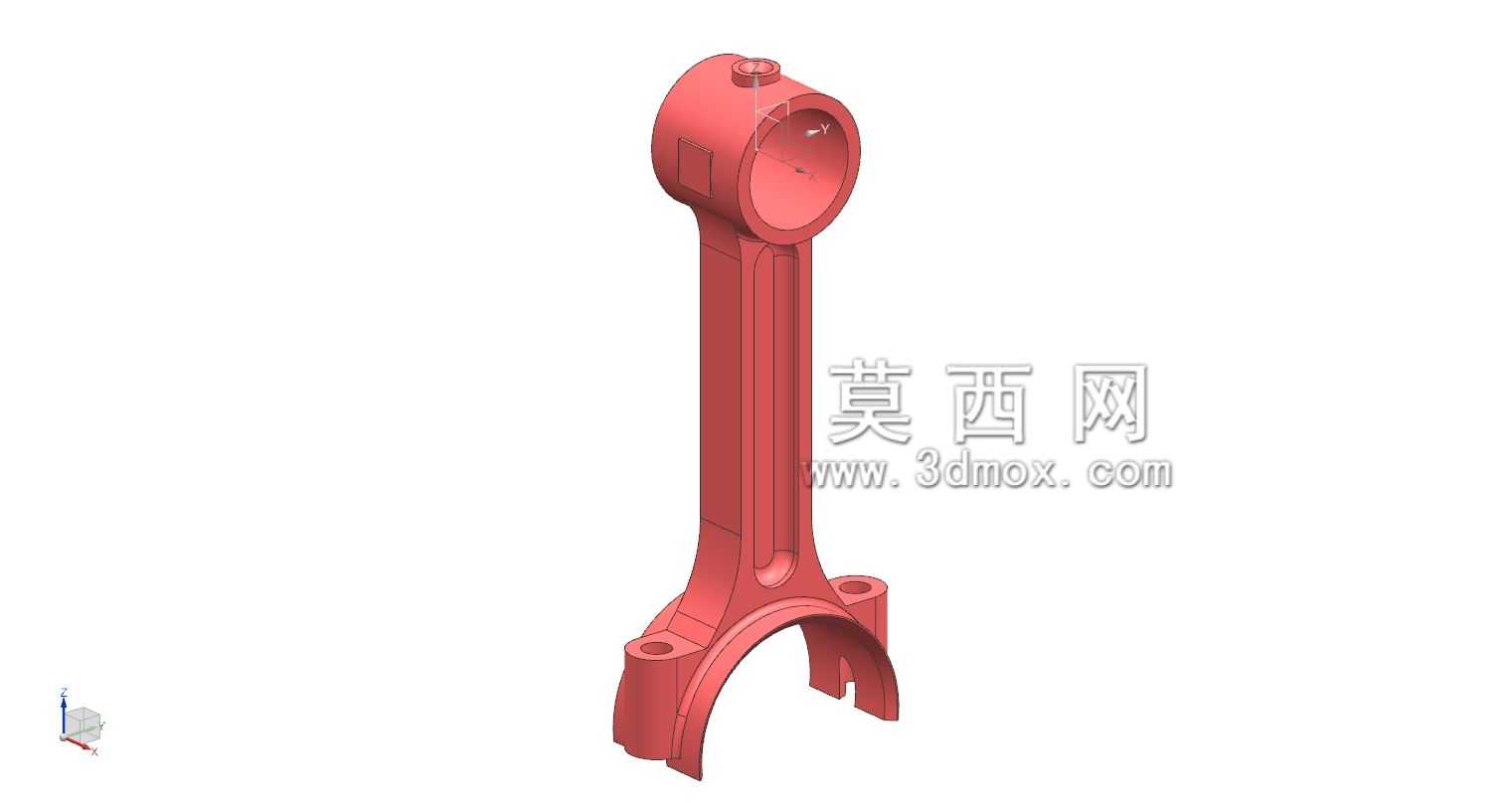

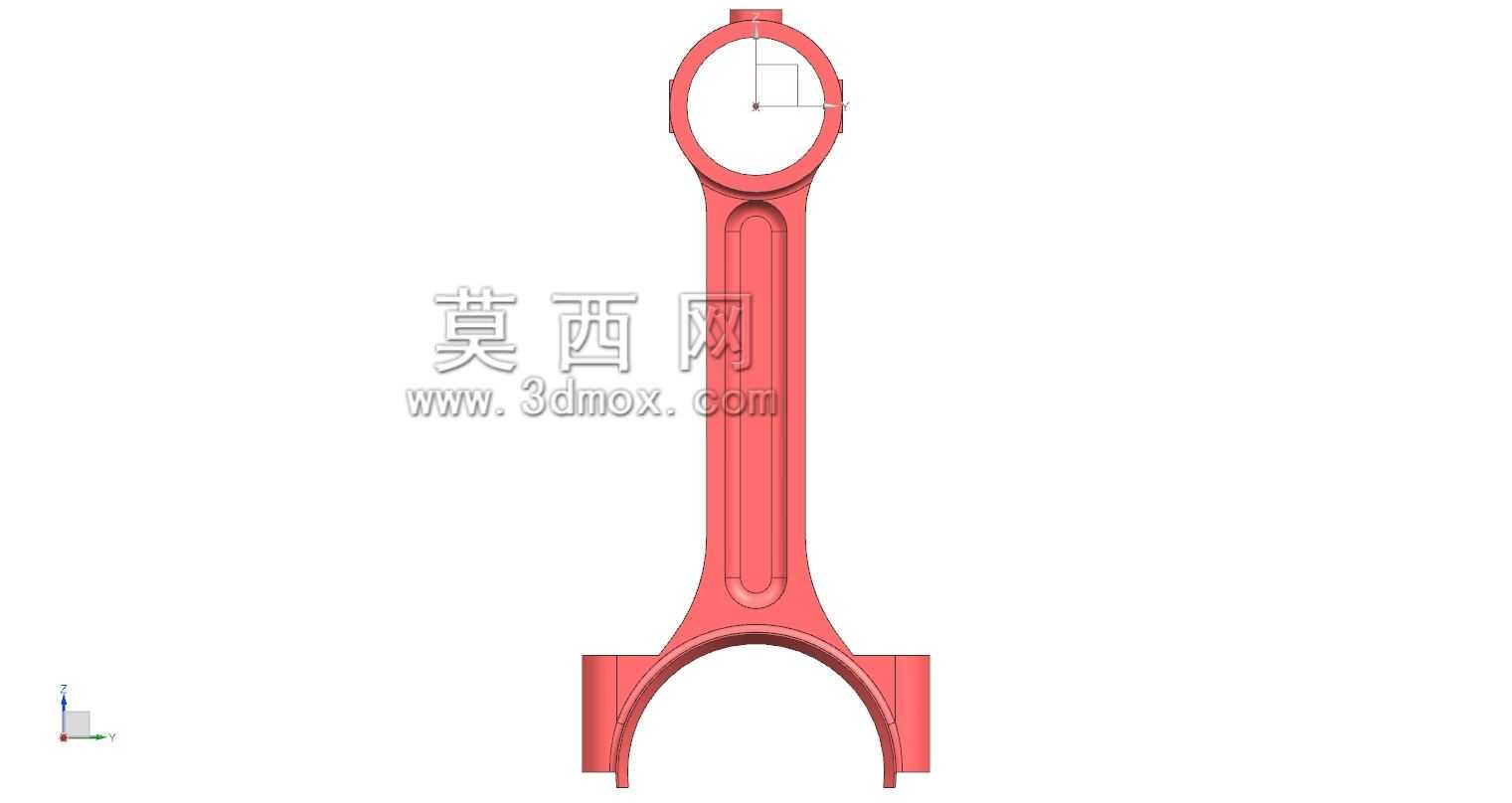

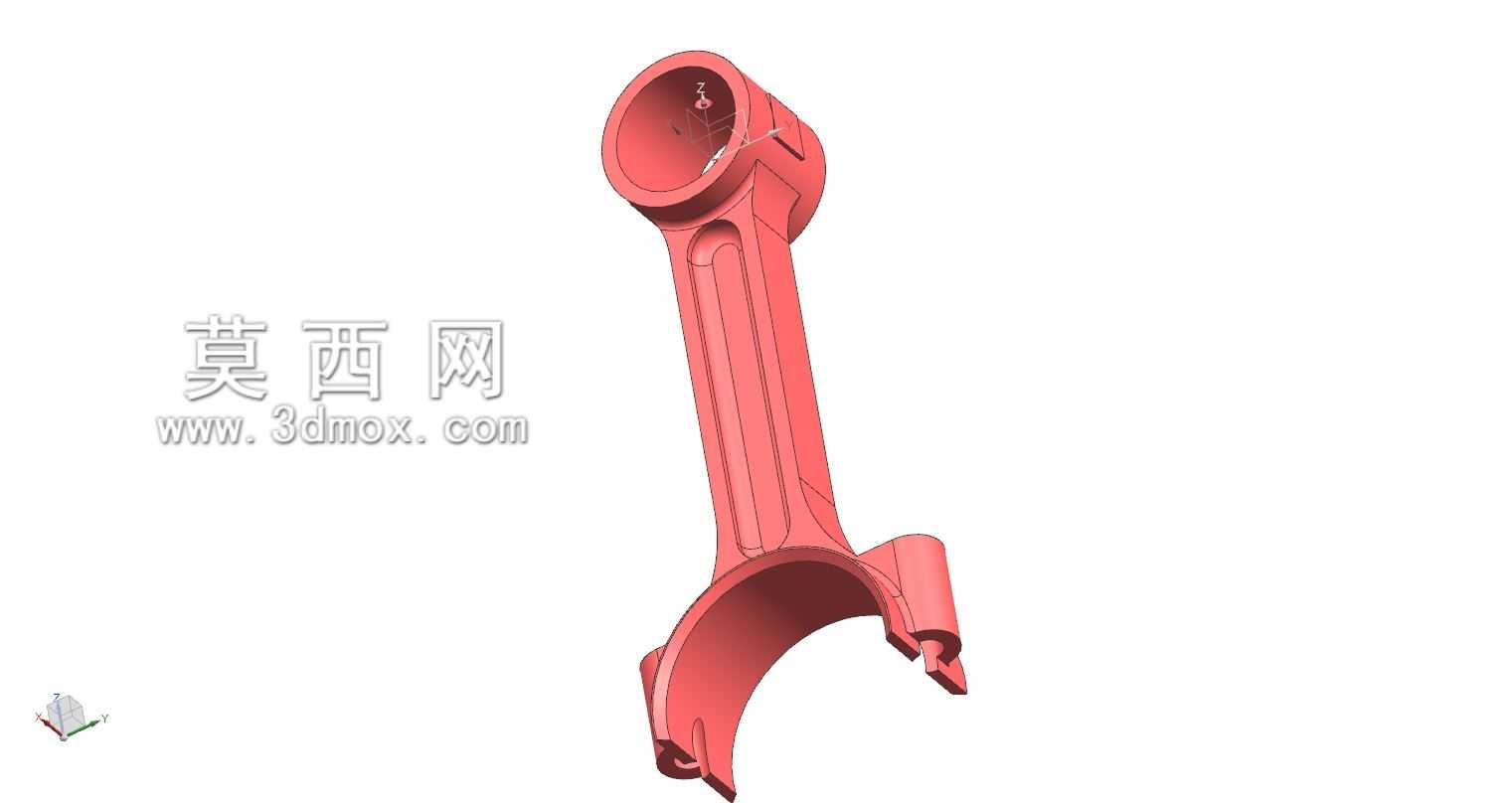

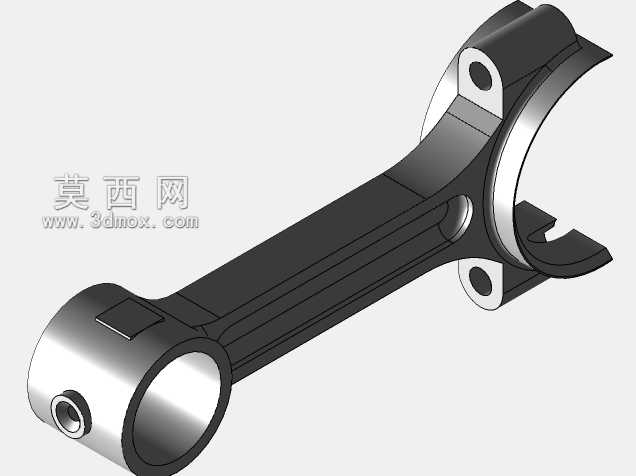

　　从实际工况来看，连杆工作过程中需要同时承受活塞传递的爆发压力往复冲击、曲轴旋转带来的惯性力交变载荷，杆身的截面设计通常采用工字形结构，在保证足够抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动产生的惯性载荷，这也是小排量高转速内燃机连杆普遍采用的轻量化设计逻辑。本次建模的连杆结构，小头端采用整体式圆孔设计，用于装配活塞销，与活塞销座形成铰接配合，建模时需要严格控制小头孔的圆柱度与同轴度公差，避免活塞销装配后出现偏磨，导致活塞运行卡滞；大头端采用分体式斜切口结构，配套连杆盖通过螺栓完成紧固，用于包裹曲轴的连杆轴颈，斜切口的设计能够在满足连杆轴颈装配通过性的前提下，缩小大头端的径向尺寸，降低曲轴箱的横向布置空间需求，这也是乘用车发动机连杆普遍采用斜切口结构的核心原因。

　　在实际装配场景中，连杆的安装边界有明确的约束：小头端随活塞做上下往复直线运动，大头端随曲轴连杆轴颈做圆周旋转运动，整个运动过程中杆身会持续做复杂的平面摆动，因此建模阶段需要反复核对运动包络范围，确保连杆在全行程摆动过程中不会与曲轴箱内壁、活塞裙部、平衡轴等周边零部件发生运动干涉。杆身与大小头的过渡区域采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂，这一细节在建模时不能随意简化圆弧半径，否则后续做有限元强度校核时会出现应力计算失真，无法准确评估零件的疲劳寿命。

　　从功能特性上看，连杆的核心作用是将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，对外输出扭矩，因此零件本身的刚度、强度与疲劳抗性是设计阶段的核心考量指标。建模过程中需要明确大小头孔的中心距尺寸，这一尺寸直接影响发动机的冲程参数与压缩比，一旦尺寸出现偏差，会直接导致整机压缩比偏离设计值，出现动力不足、爆震等一系列运行问题。同时大头端的螺栓孔位置精度、结合面的平面度也需要在建模时严格控制，保证连杆盖装配后大头孔的圆度符合要求，避免轴瓦装配后出现变形，导致润滑失效、轴瓦烧蚀等故障。

　　在做整机外形适配时，连杆的外轮廓需要完全匹配对应机型的活塞、曲轴、缸体的安装空间，小头端的宽度要适配活塞销座的开档尺寸，大头端的宽度要适配曲轴连杆轴颈的长度尺寸，杆身的截面尺寸要避开缸体上的冷却喷嘴、回油道等结构。很多初次接触内燃机结构设计的工程师，往往会忽略连杆运动过程中的横向摆动余量，导致样机试装时出现杆身碰击缸套的问题，后续不得不修改模具调整杆身轮廓，大幅拉长研发周期，因此在三维建模阶段完成运动干涉校验是必不可少的环节，通过模拟曲轴全转角下的连杆位置，逐一核对各部位的间隙值，确保最小间隙满足热态膨胀后的安全余量要求。

　　此外，连杆的大小头孔内部需要装配轴瓦与衬套，建模时需要预留对应的压装过盈量，同时考虑润滑油道的布置位置，确保曲轴供给的压力润滑油能够通过连杆内部的油道输送到小头活塞销位置，实现运动副的持续润滑，避免干摩擦导致的零件过早磨损。整个建模过程完全围绕实际装配与工况需求展开，所有轮廓尺寸、结构细节都对应实际生产加工的工艺要求，能够直接用于后续的工程图输出、工艺编制与装配模拟工作。
