多工位铰接式机械连接支座结构设计

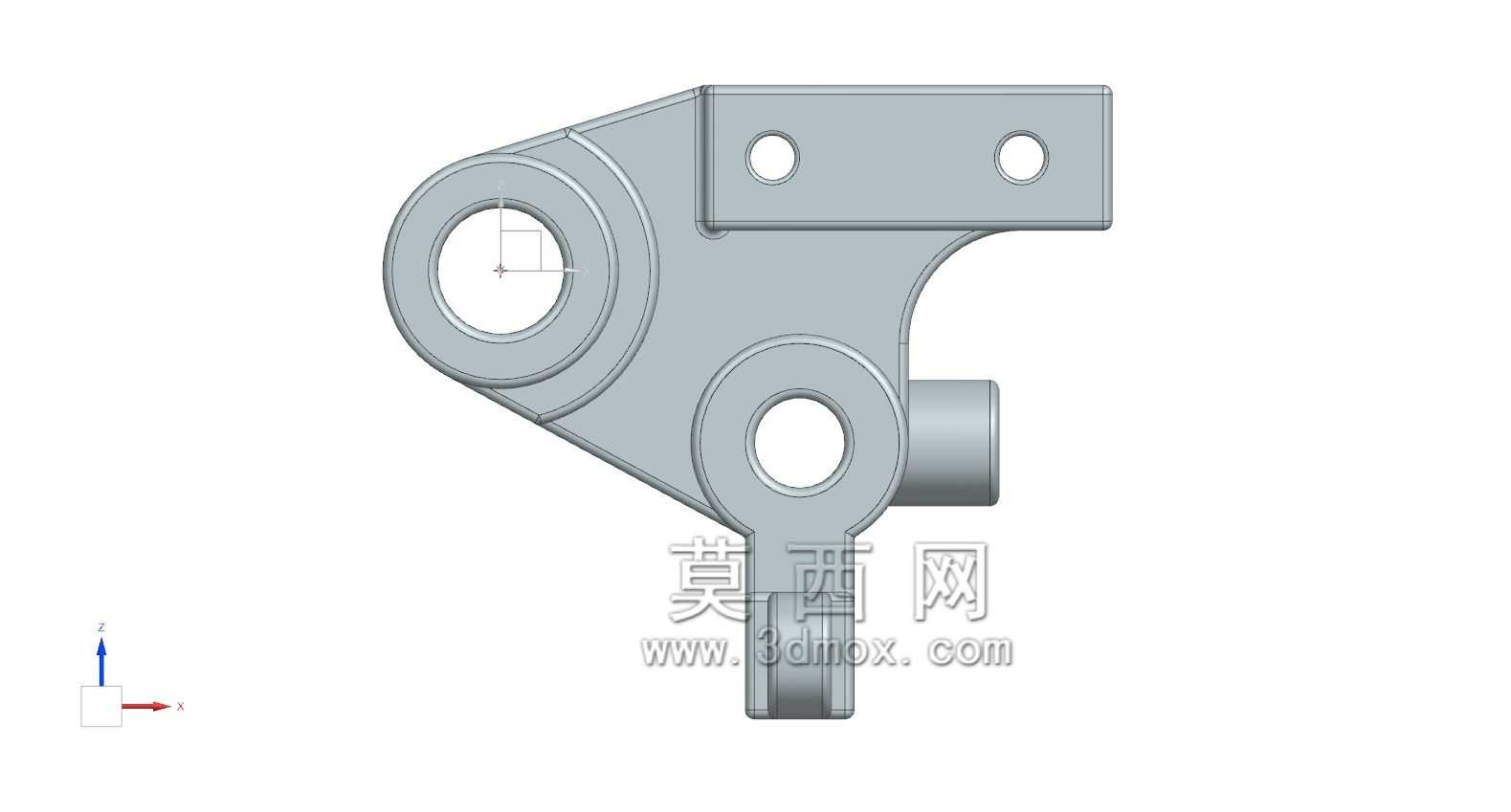

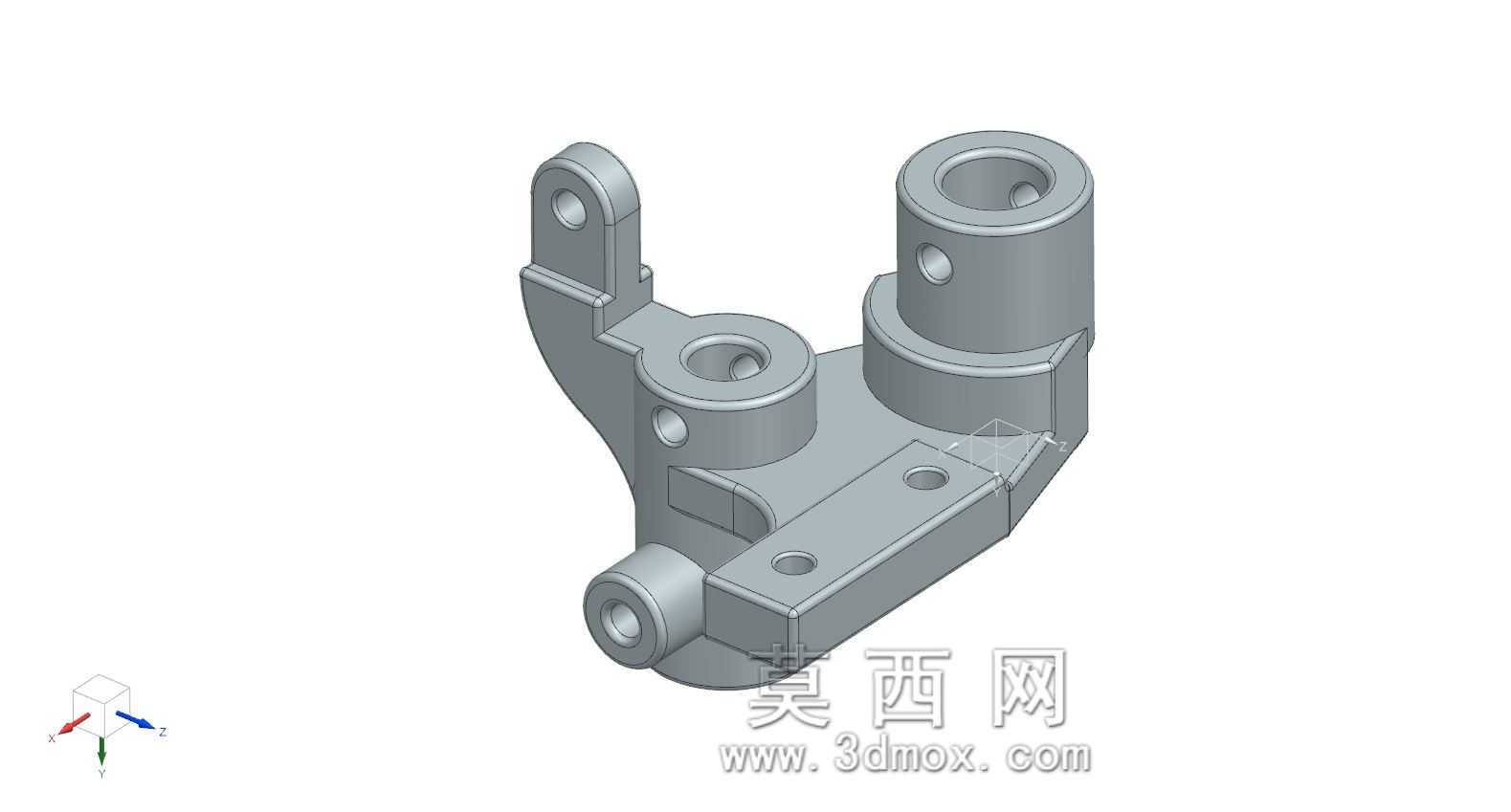

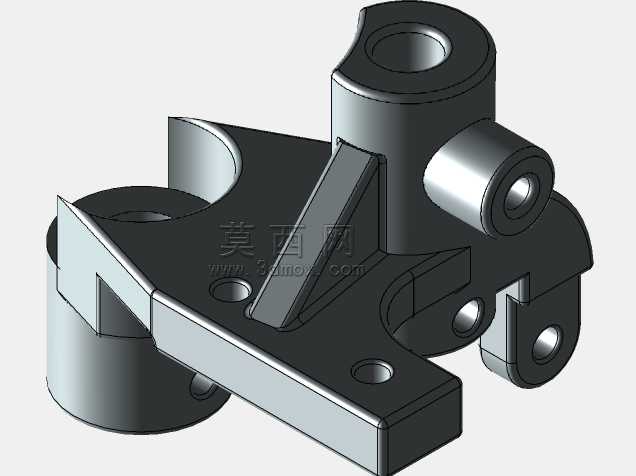

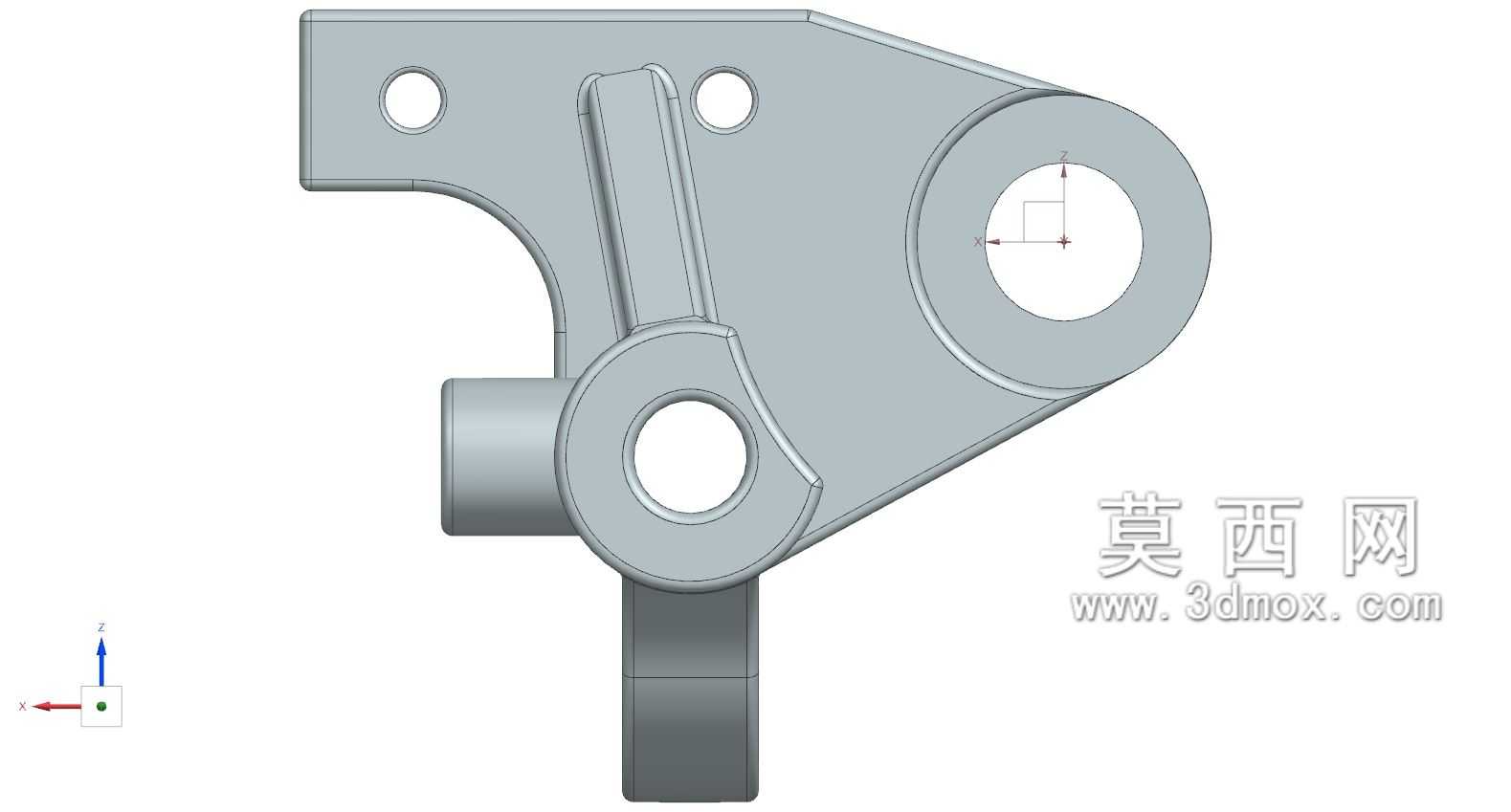

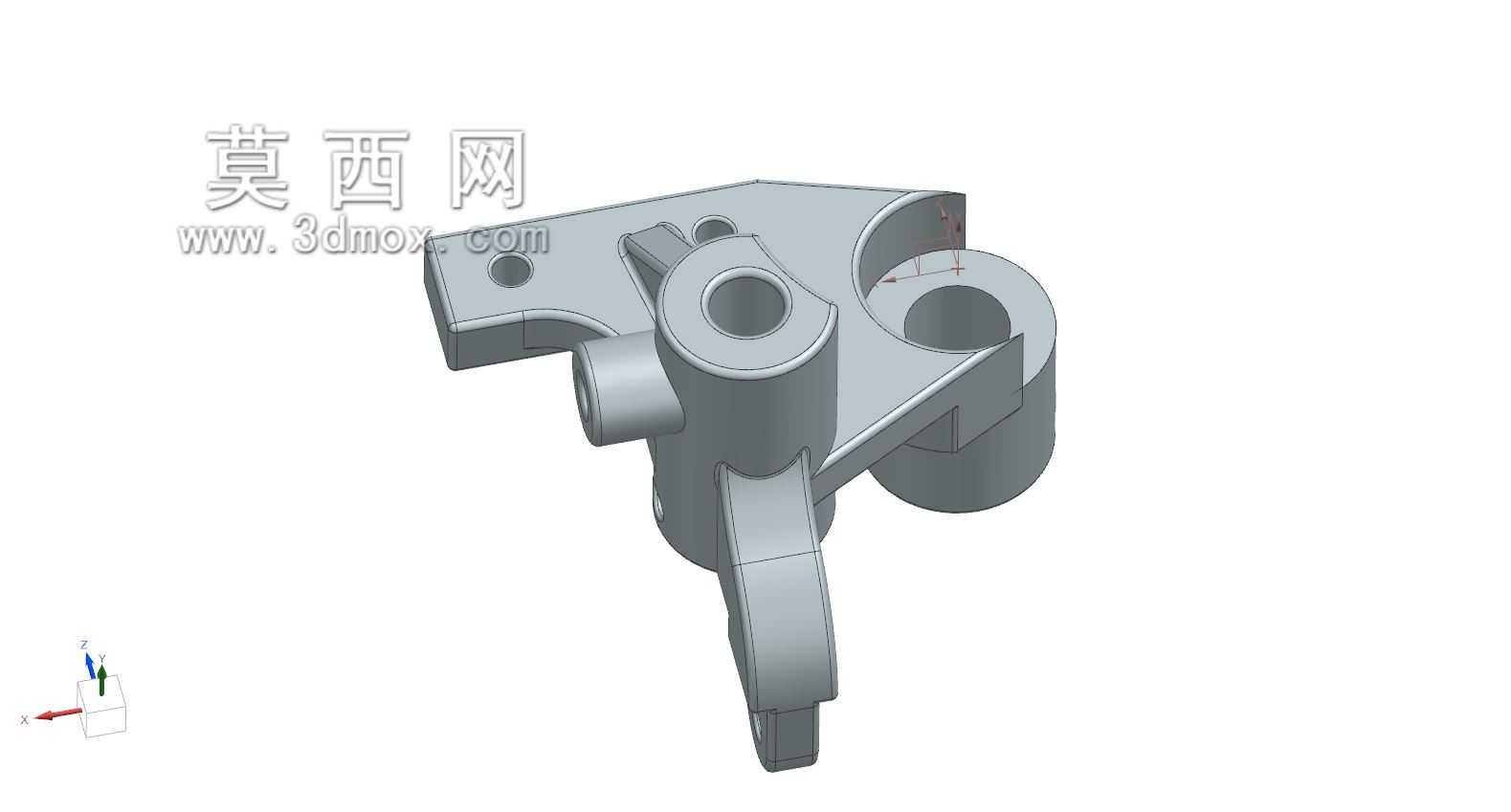

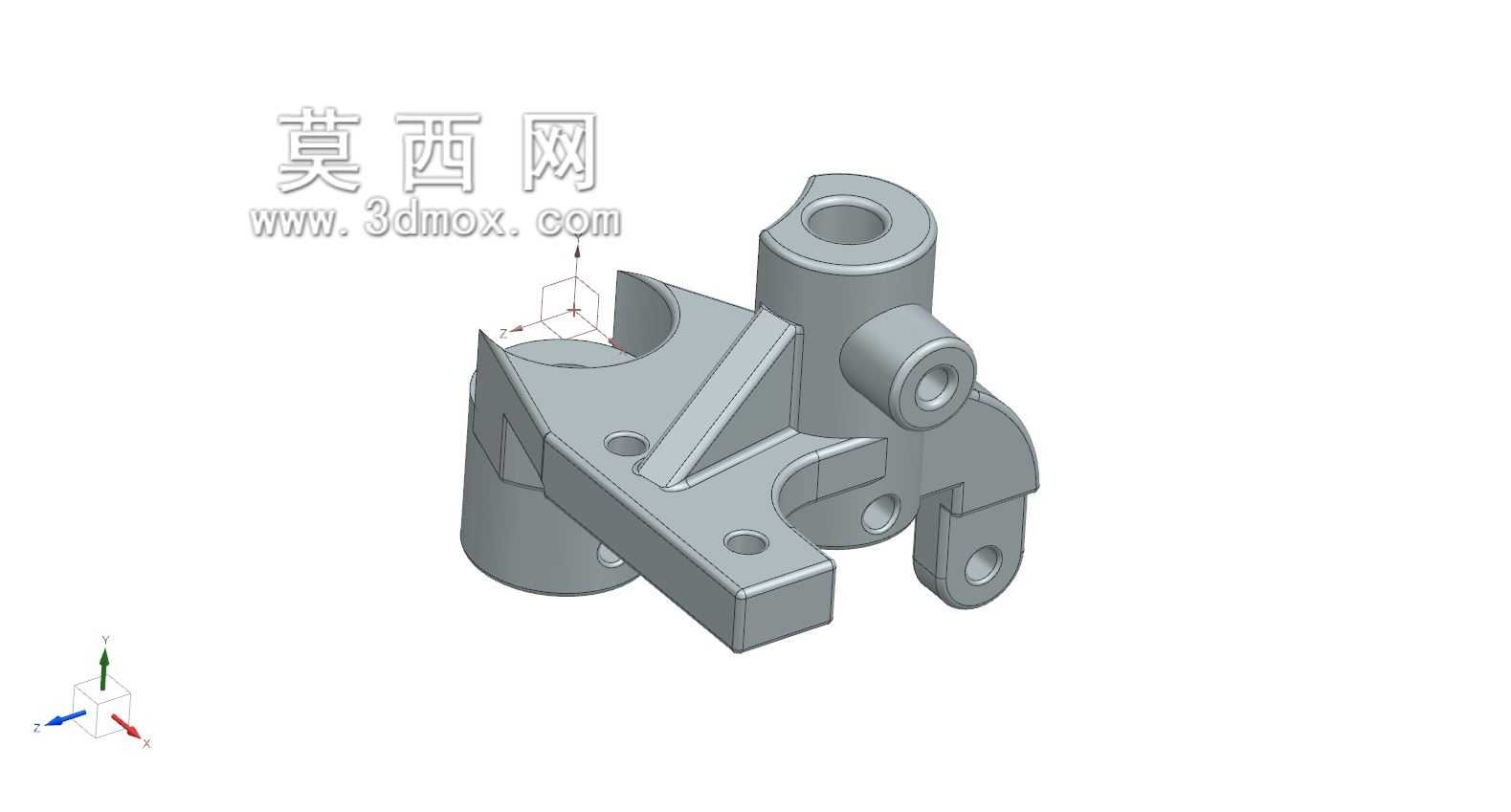

　　这类多铰接点位的连接支座，在轻工自动化输送线、小型专用工装夹具、非标设备的联动执行机构里应用十分普遍，核心作用是在有限的安装空间内，同时实现多组运动构件的铰接定位、载荷传递与运动轨迹约束，避免零散布置多个独立铰接座带来的安装累计误差，也能减少设备整体的零件数量，压缩装配调试的工作量。从结构本身来看，该构件采用一体化铸造成型后做机加工的工艺路线，主体以一块带安装沉孔的平直基板作为承载基础，基板上预留的两个沉头通孔用于将整个支座固定在设备的安装基准面上，安装时可通过沉孔容纳螺栓头部，保证支座安装面与基准面完全贴合，不会出现螺栓凸起干涉周边运动部件的问题。基板上延伸出三组不同高度、不同朝向的筒状铰接耳座，

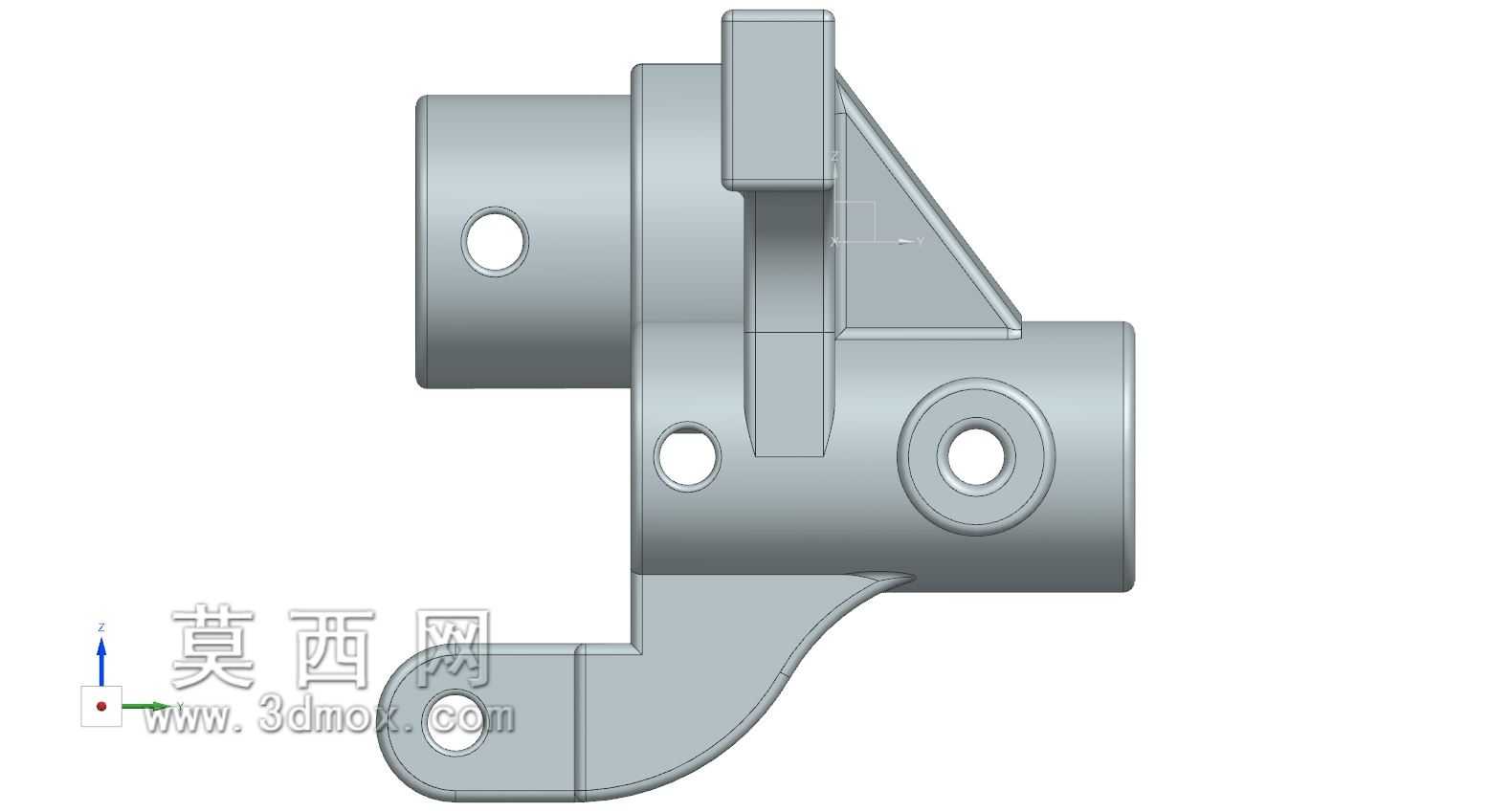

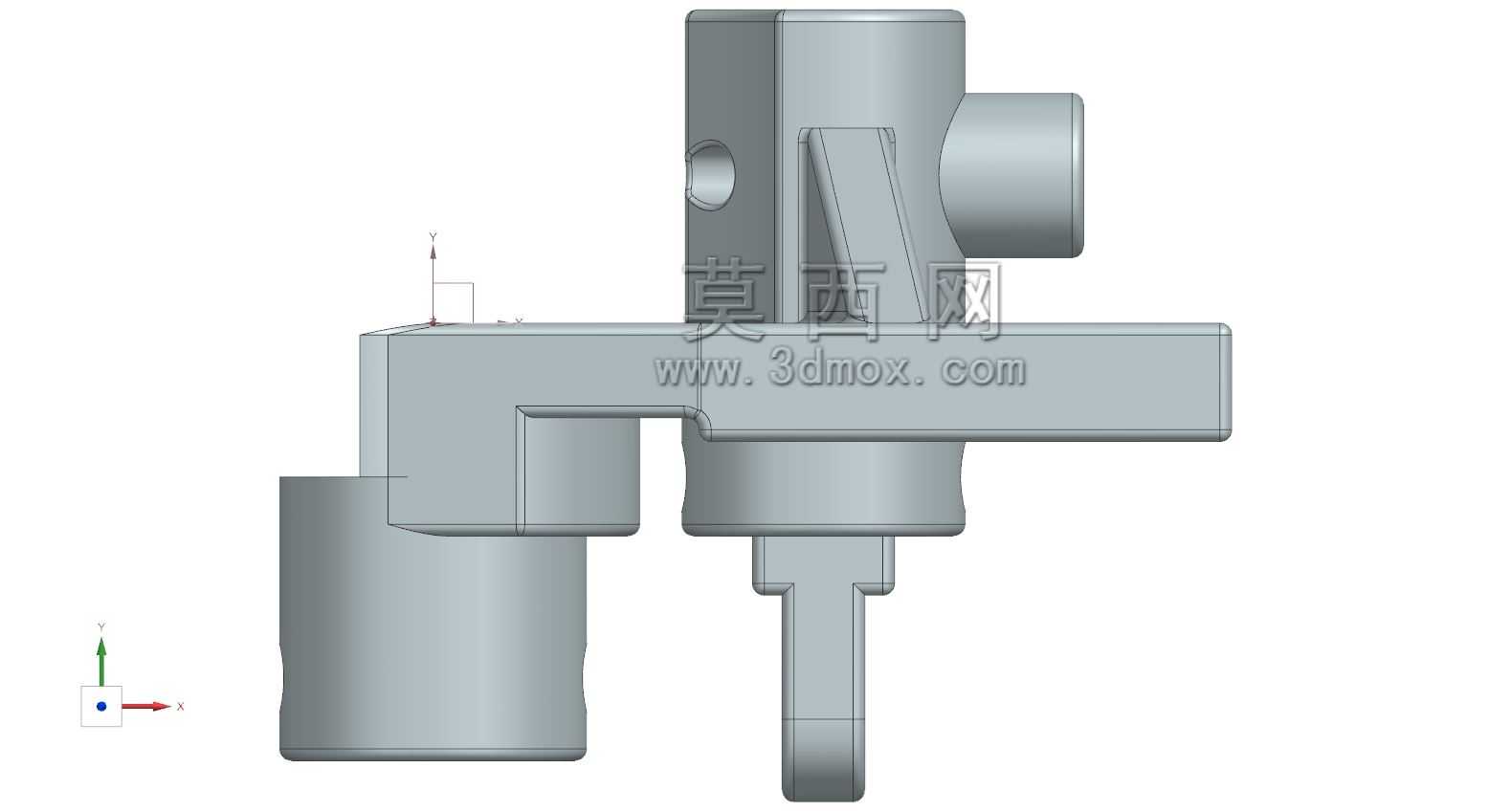

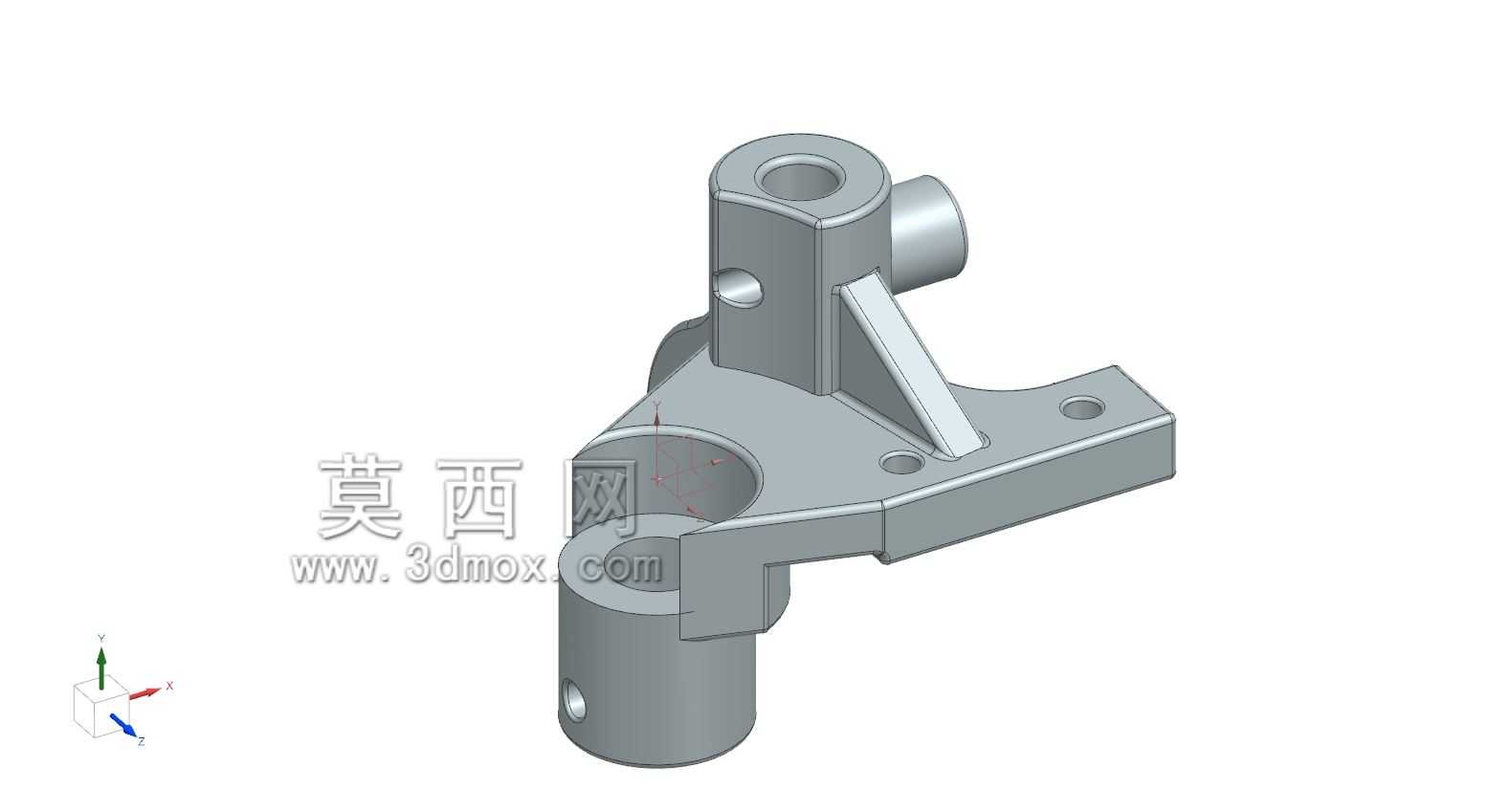

　　其中最高的一组筒座轴线垂直于基板平面，内孔为光孔设计，用于穿装铰接销轴，承接竖直方向布置的摆杆类零件；中间高度的筒座轴线与最高筒座平行，但径向位置更靠近基板内侧，主要承接中等行程的摆动连杆，筒壁上预留的径向小孔用于安装紧定螺钉，锁定销轴的轴向位置，防止设备运行过程中销轴窜动脱落；最低的一组铰接耳位于基板侧下方，轴线与另外两组筒座垂直，用于连接横向布置的拉杆类构件，实现不同平面内的运动传递。设计这类构件时，首先要梳理清楚所连接的各个运动部件的运动包络范围，确定每个铰接点的空间坐标，保证各摆杆、连杆在全行程运动过程中不会与支座本体、相邻构件发生碰撞，这一步需要在三维建模环境中做完整的运动仿真，逐帧检查各个极限位置的间隙，

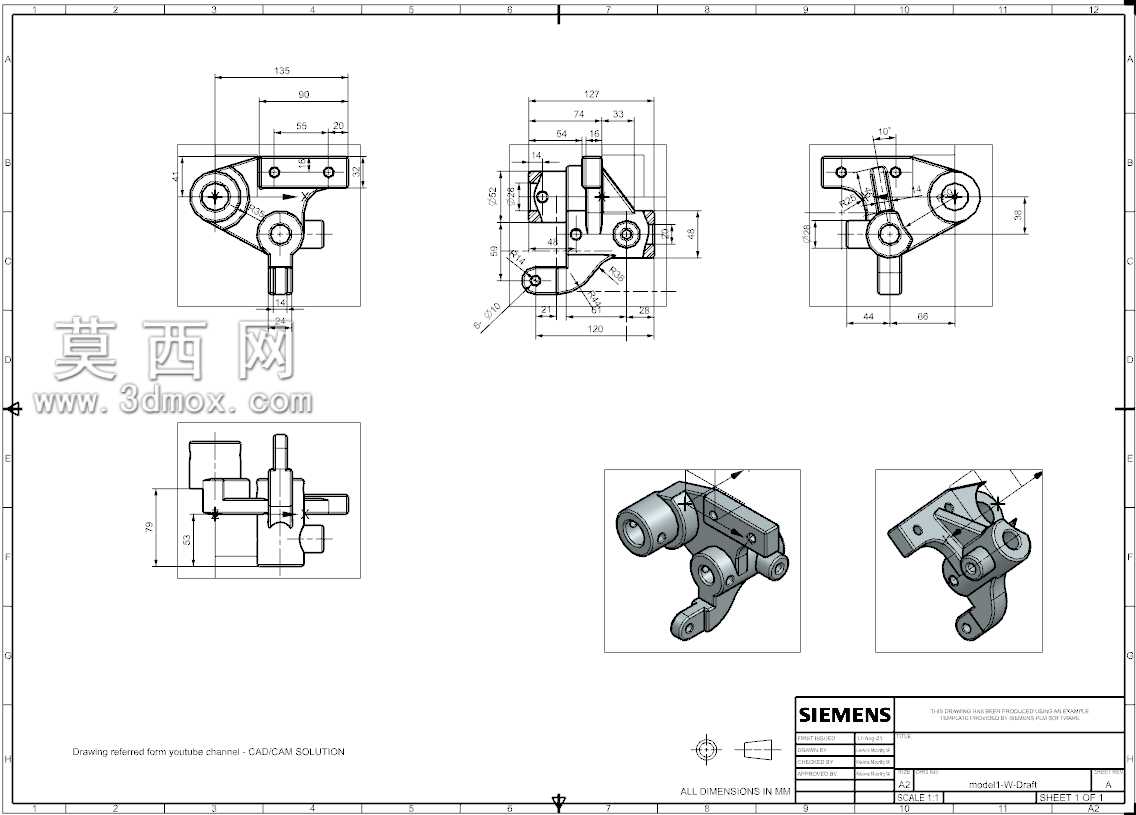

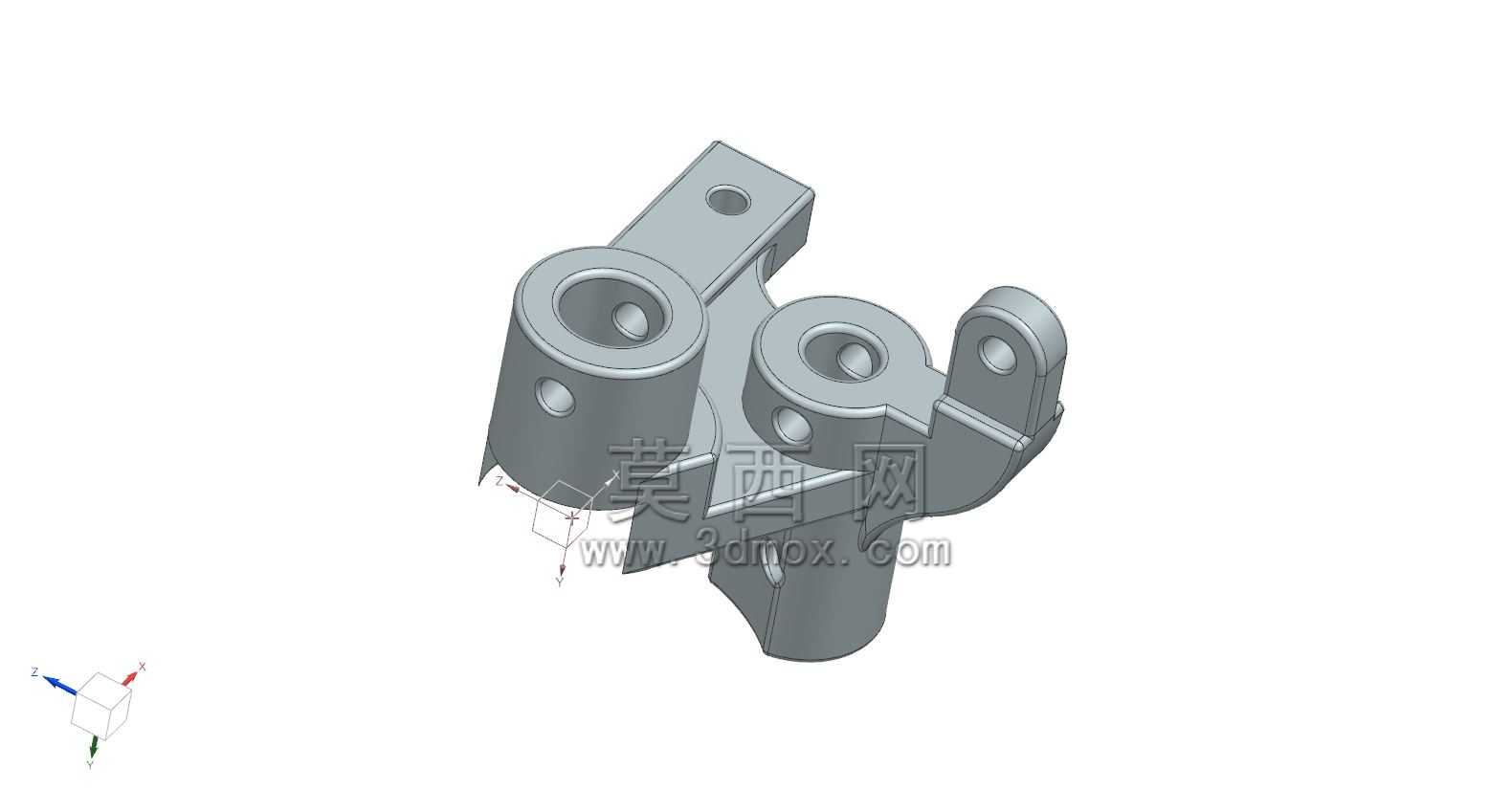

　　通常运动间隙预留不小于2mm，避免加工误差带来的运动卡滞。其次要根据每个铰接点所承受的载荷大小，确定对应筒座的壁厚、内孔直径以及销轴的配合公差，对于承受交变载荷的铰接点位，筒座与基板的衔接位置要做圆角过渡，减少应力集中，避免长期运行过程中出现根部断裂的问题。安装边界方面，整个支座的基板轮廓为不规则多边形，最外侧的铰接耳突出基板边缘的距离需要在设计时明确标注，安装时要保证支座下方的基准面平面度不低于0.05mm，避免支座安装后出现翘曲，导致各个铰接孔的轴线平行度、垂直度超差，加剧销轴与孔的磨损。这类支座的铰接孔内通常会压装铜套或者自润滑轴承，降低铰接转动时的摩擦阻力，因此建模时要提前预留轴承的压装余量，孔的公差带按照H7设计，

　　保证与标准轴承的过盈配合量在合理区间。另外，构件上的各个凸台、减重槽的设计也要兼顾铸造工艺的可行性，避免出现壁厚突变过大的位置，防止铸造过程中产生缩孔、砂眼等缺陷，机加工面的余量预留单边1.5-2mm即可，不需要过大的加工余量增加后续机加工的工时。在实际设备调试过程中，如果出现铰接转动不顺畅的问题，首先要检查支座的安装是否牢固，有没有出现安装螺栓松动导致的支座移位，其次要检查各个铰接孔的轴线是否符合设计要求，有没有因为加工误差导致的孔位偏斜，这类一体化支座相比多个独立铰接座拼接的结构，孔位的位置精度更容易保证，只要加工过程中一次装夹完成所有铰接孔的镗削加工，就能很好的保证各个孔位的形位公差，减少现场调试的配修工作量。
