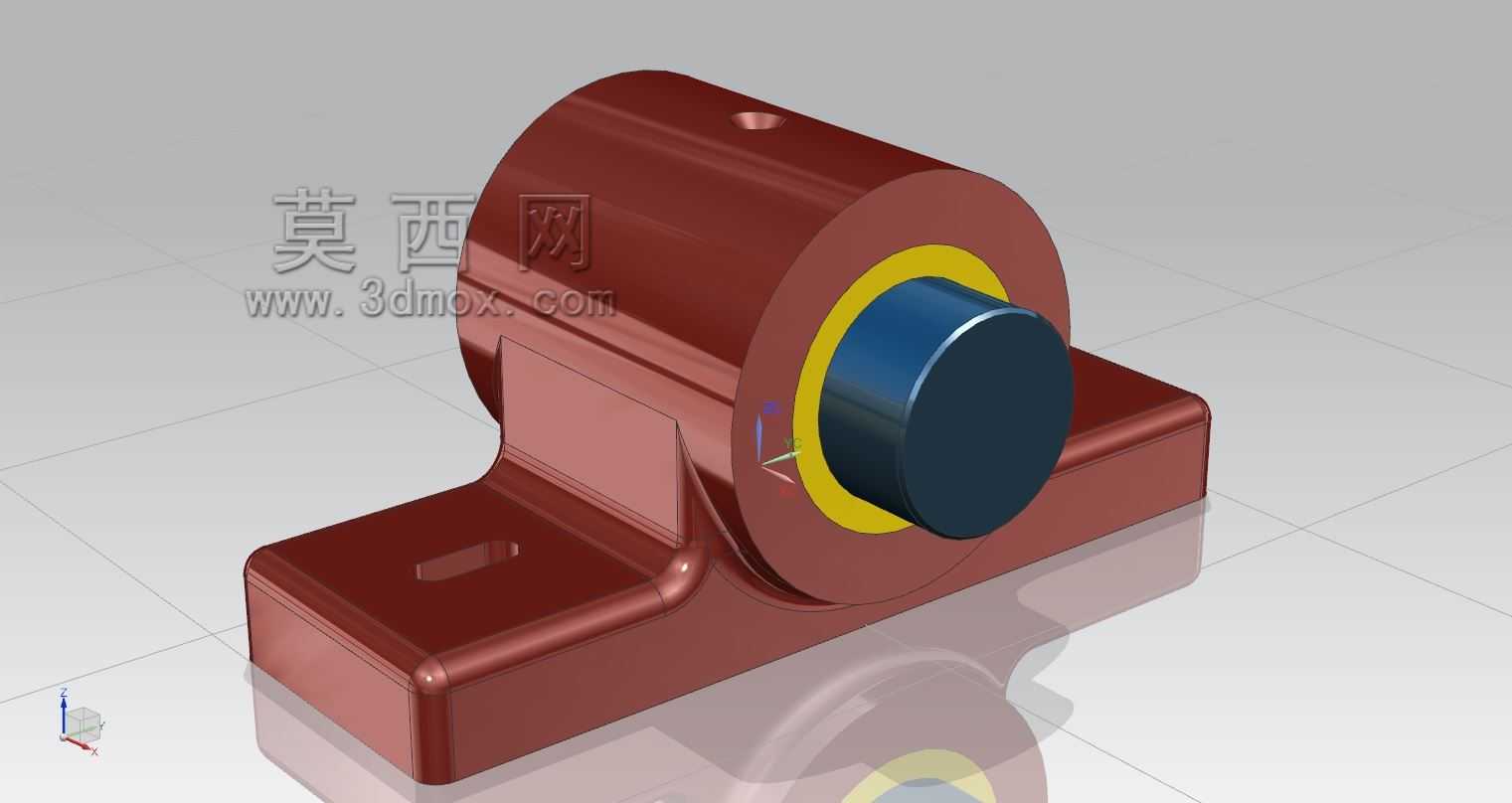

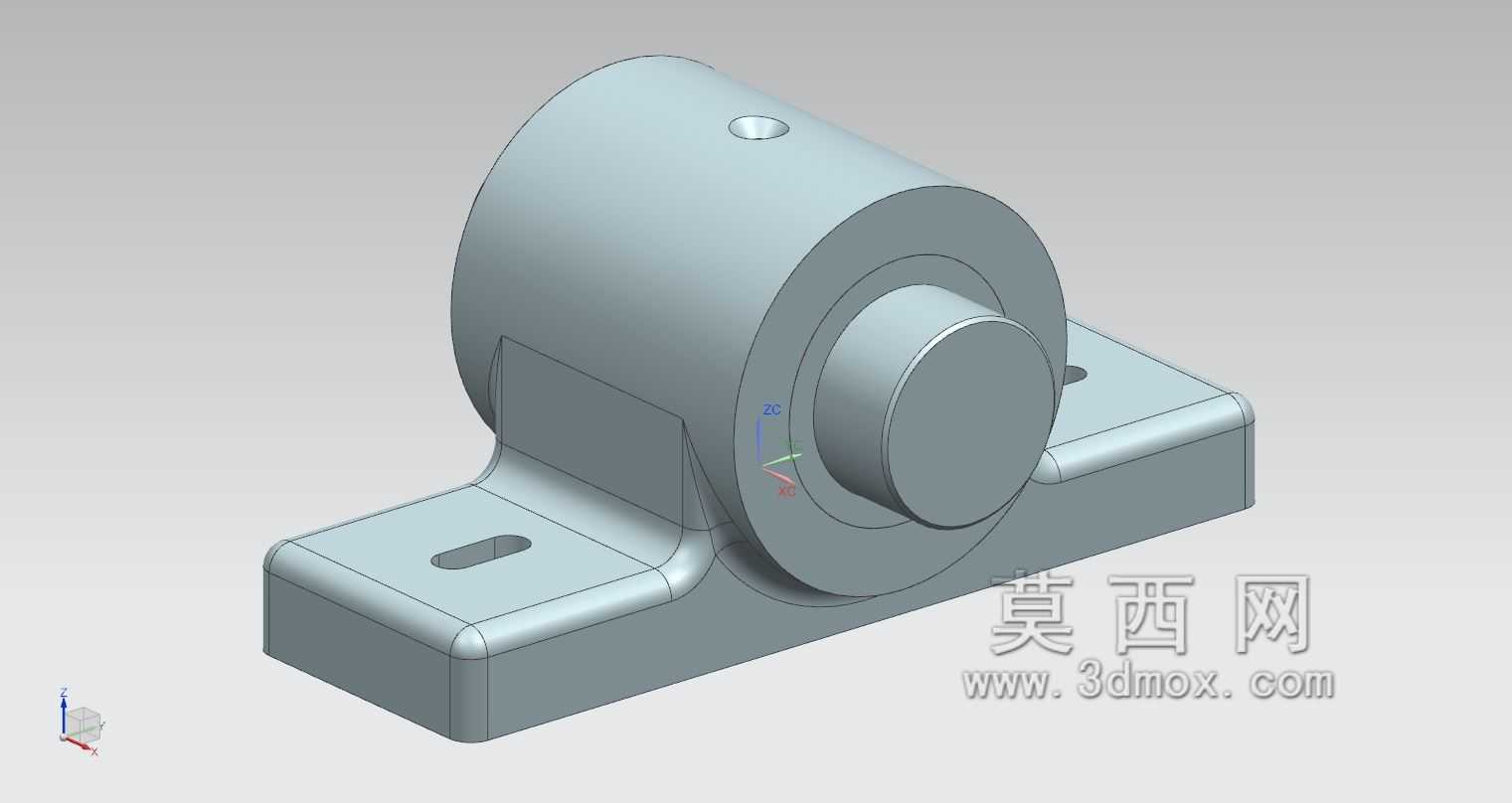

带安装底座的衬套式滑动轴承结构

　　这类带一体式安装底座的衬套轴承，常出现在中低速重载的传动工位中，比如轻工输送线的从动辊支撑、小型农机的传动轴定位、老式机床进给机构的辅助支撑点位，相比分体式轴承座搭配轴套的组合，一体式铸造成型的底座能减少装配累计误差，在工况振动偏大的场景下，能避免连接螺栓松动带来的轴系偏移问题。从实际使用逻辑来看，这类衬套轴承不需要搭配滚动体，依靠衬套内圈与转轴的滑动摩擦实现转动支撑，衬套本身多采用铜基合金或者含油粉末冶金材质，内孔预留有储油槽结构，日常维护时只需定期通过座体上方的注油孔加注润滑脂，就能在接触面形成稳定油膜，相比滚动轴承更耐冲击载荷，在存在粉尘、碎屑的生产环境中，密封结构简单的衬套轴承反而有更长的无故障运行周期。

　　设计这类结构时，首先要匹配对应轴径的配合公差，衬套与座体的安装孔采用过盈配合，压装后衬套内孔需要做精铰处理，保证与转轴的配合间隙控制在0.02-0.05mm区间，间隙过大会导致转轴运行时出现径向跳动，间隙过小则会出现润滑不足、衬套烧蚀的问题。底座部分的两个长条形安装孔，是为了适配安装面的孔位偏差，安装时可以微调轴承的轴向位置，保证转轴与传动部件的同轴度，底座与座体的过渡位置做了圆弧加强筋处理，能承受径向载荷带来的弯矩，避免长期受力后出现底座断裂的问题。座体上方的注油孔位置特意避开了主承载区，润滑油注入后能顺着衬套的油槽均匀分布到整个摩擦面，不会因为承载区的高压把润滑油挤出接触面。

　　从安装边界来看，这类轴承的整体高度要匹配传动系统的中心高要求，底座的安装孔距需要对应设备机架的预设安装位，衬套的轴向长度要比配合轴段的长度短1-2mm，避免轴肩与衬套端面出现摩擦。实际选型时，除了核对轴径尺寸，还要计算工位的径向载荷大小，衬套的比压不能超过材质的许用值，如果是长期连续运行的工位，还要核算滑动面的线速度，线速度过高会导致润滑脂失效，需要改用带循环润滑的结构或者更换为滚动轴承。在三维建模过程中，这类结构需要重点关注衬套与座体的配合面公差，安装孔的位置度要求，以及过渡圆角的尺寸，避免加工时出现应力集中的问题，建模时可以先做座体的主体结构，再拆分出衬套零件，预留压装的过盈量，同时要考虑装配工艺，衬套的压入端要做导入倒角，方便现场装配时压装到位，不会出现衬套偏斜导致内孔变形的问题。

　　在实际设备维护中，这类衬套轴承的磨损是渐进式的，当衬套磨损量超过0.1mm时，只需要更换衬套即可，不需要更换整个轴承座，相比一体式滑动轴承能降低维护成本。在输送线设备中，这类轴承常被安装在机架的两侧，支撑从动辊筒转动，因为输送线的载荷多为径向载荷，冲击小、转速低，衬套轴承的低维护成本特性刚好适配这类场景，不需要像滚动轴承那样定期检查密封件、补充润滑脂，长周期运行下的稳定性更有优势。在小型农机的传动系统中，田间作业带来的粉尘、泥水容易侵入轴承内部，衬套轴承的大间隙配合不容易被杂质卡滞，即使有少量粉尘进入摩擦面，也会被润滑油带出，不会像滚动轴承那样出现杂质卡滞滚动体导致的抱死问题。建模时还要注意，座体的安装底面需要做平面度要求，保证安装后轴承的轴线与安装面平行，避免转轴出现倾斜导致的偏磨问题，底座的安装孔沉头深度要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不会突出底座底面，影响安装的贴合度。
