内燃机活塞连杆组件结构设计方案

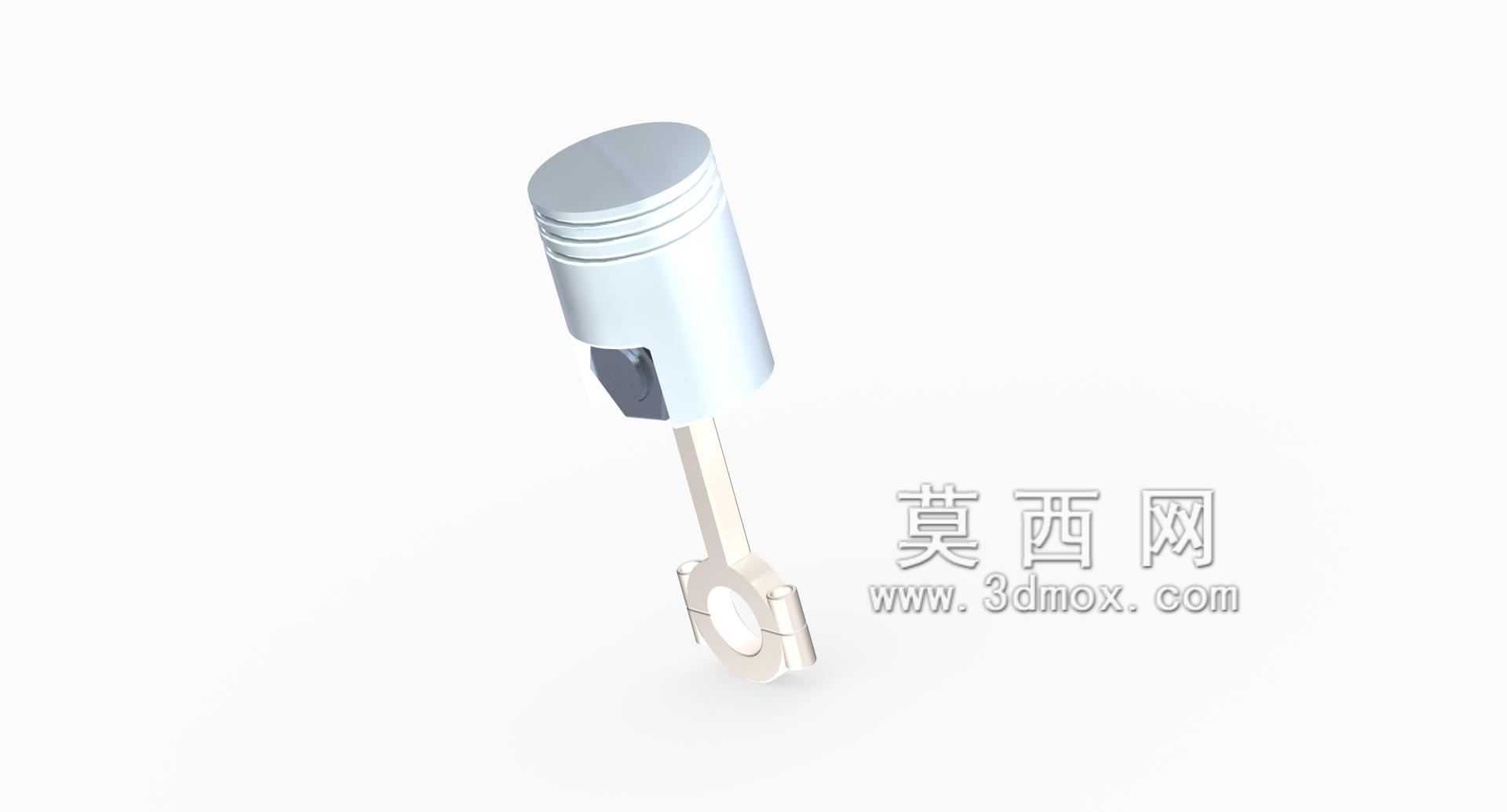

　　这套活塞连杆组件的三维结构，核心服务于往复式内燃机的动力转换环节，日常在车用汽油机、小型通用柴油机、农用动力机械的动力舱内都能见到同结构部件的应用，实际运行中承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，是动力输出路径上无法替代的传力构件。从功能实现逻辑来看，活塞头部的环带结构预留了气环、油环的安装槽位，气环负责密封燃烧室高压燃气，避免做功行程的压力泄漏导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损；活塞销座部位的加强筋结构，是为了分散燃气爆发瞬间传递到活塞销的集中载荷，避免高负荷下销座出现应力开裂，这部分的壁厚过渡做了圆弧处理，能有效降低应力集中系数，

　　适配高转速工况下的交变载荷冲击。设计过程中优先考虑了往复运动的惯性力平衡问题，活塞整体采用了变截面设计，头部壁厚略大于裙部，既保证了高温燃气接触区域的结构强度，又能尽可能降低活塞整体的往复质量，减少曲轴运转过程中的不平衡惯性力，降低发动机整体振动水平；裙部的型线设计参考了热膨胀变形规律，冷态下预留了合理的配合间隙，热机状态下裙部膨胀后能与气缸壁保持均匀贴合，避免出现拉缸、敲缸等异常故障。连杆部分采用了工字形截面结构，在保证纵向抗弯、抗扭强度的前提下尽可能降低自身重量，大小头的过渡区域做了大圆弧过渡，避免应力集中导致的连杆断裂故障；小头端的衬套安装位预留了足够的润滑油道间隙，工作过程中飞溅的润滑油可以进入衬套与活塞销的配合面，

　　形成稳定的油膜降低摩擦磨损，大头端的剖分结构设计，方便与曲轴连杆轴颈进行装配，连杆螺栓的安装位做了沉孔处理，避免螺栓突出造成运动干涉。从安装边界来看，活塞的外径尺寸与对应气缸内径保持严格的配合公差，环槽的宽度、深度尺寸适配标准规格的活塞环，活塞销的孔径与连杆小头衬套外径、活塞销座内径保持过渡配合要求，安装时不需要额外进行非标加工即可完成组件装配；连杆大头的孔径尺寸匹配对应曲轴的连杆轴颈直径，轴瓦安装位的止口结构能保证轴瓦装配后不会出现周向转动，保证润滑系统的油路通畅。实际应用场景中，这套组件的结构参数适配小排量单缸到四缸内燃机的设计需求，既可以用于通用动力机械的发电机组、小型农机动力，也可以经过参数调整后适配摩托车、

　　轻型乘用车的动力单元，结构设计上充分考虑了不同工况下的载荷特性，活塞顶部的凹坑结构可以根据燃烧室的形状做对应调整，配合不同的压缩比设计需求，满足汽油机、柴油机不同的燃烧组织要求。在建模过程中，所有配合面的公差带都做了对应预留，活塞与气缸壁的配合间隙、活塞销与销座的配合间隙、连杆大头与曲轴轴颈的配合间隙都符合内燃机设计的行业规范，装配后活塞的往复运动行程与对应的曲轴曲柄半径完全匹配，不会出现运动过程中活塞撞击气缸盖、连杆与曲轴平衡块干涉的问题。裙部的表面设计参考了实际工作中的润滑需求，预留了均匀分布的微小储油结构点，能在往复运动过程中在气缸壁与活塞裙部之间形成稳定的润滑油膜，降低摩擦阻力，减少部件磨损，提升组件的整体使用寿命。
