基于Arduino的机械动转电演示装置结构设计

项目分类:机械图纸 发布时间:2021-11-04 ID:366671
  • 基于Arduino的机械动转电演示装置结构设计
  • 基于Arduino的机械动转电演示装置结构设计
  • 基于Arduino的机械动转电演示装置结构设计

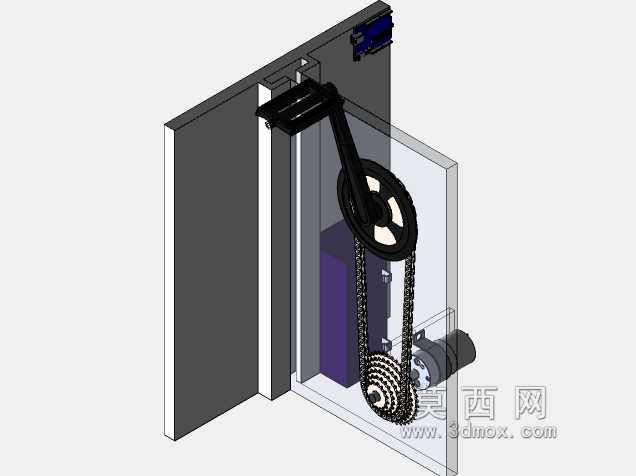

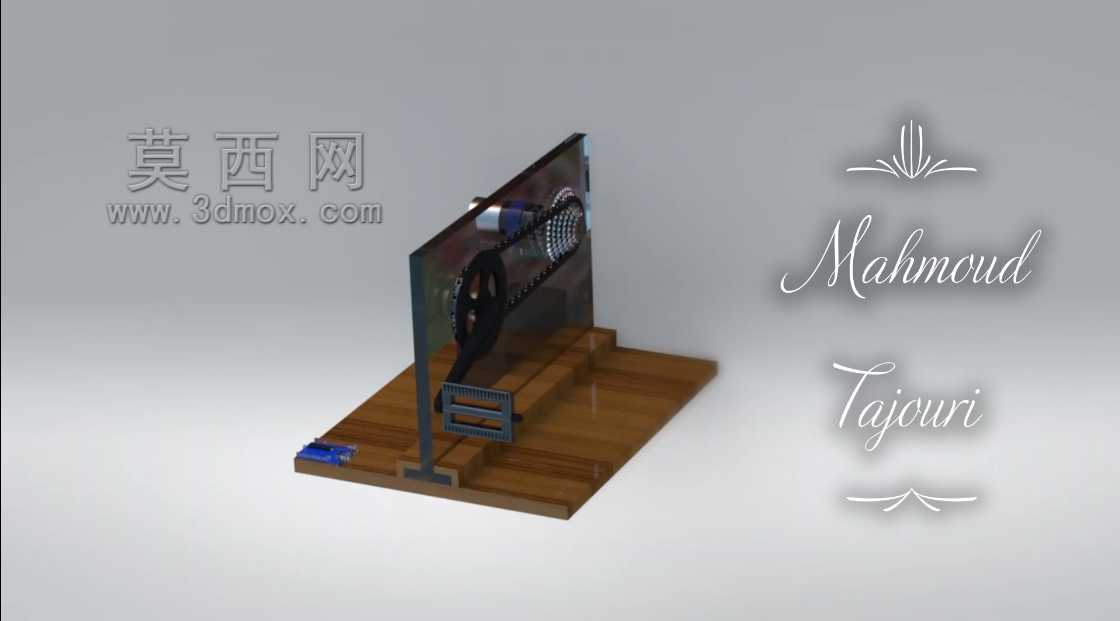

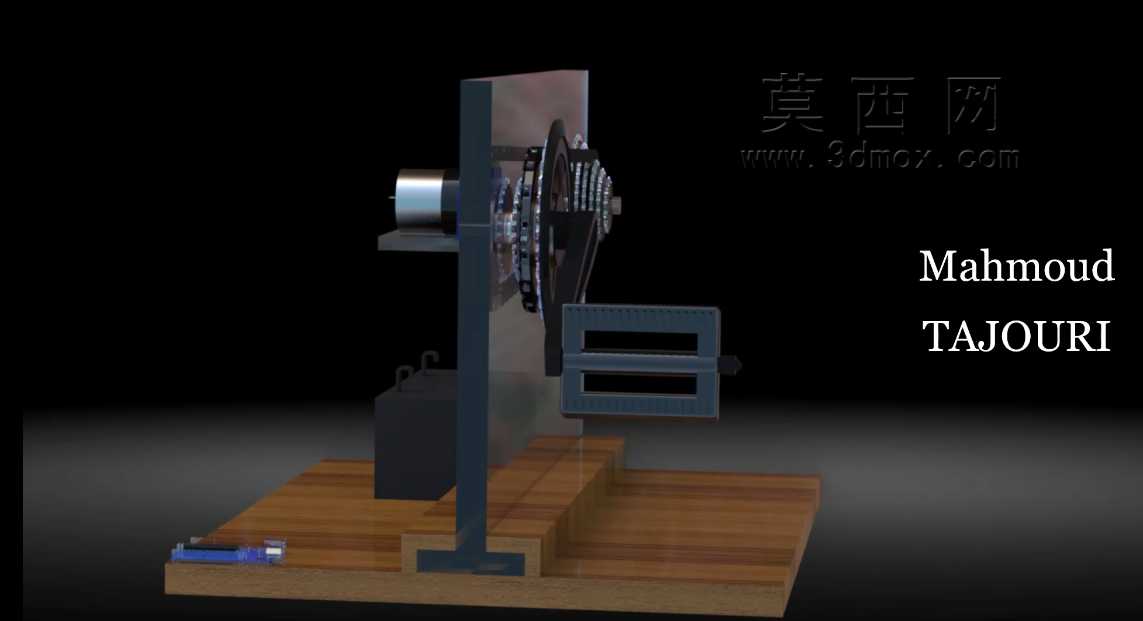

这套机电联动演示装置的核心设计目标,是将机械往复运动通过传动结构转化为可被采集的电能信号,最终通过显示模块直观呈现能量转换的完整过程,可直接用于中职、高校机电专业的课堂演示场景,也能作为创客空间的机电一体化入门实训载体,帮助学习者直观理解机械结构、能量转换与嵌入式控制的联动逻辑。从安装边界来看,整套装置采用一体化木质底座承载所有功能模块,底座采用层叠式定位槽设计,所有支撑构件、传动组件、电控模块都通过槽位完成定位,不需要额外制作复杂的安装工装,底座整体长宽尺寸控制在200mm*150mm范围内,垂直方向的最高构件高度不超过180mm,放置在标准实验台面上不会占用过多操作空间,也方便收纳搬运。传动部分的设计采用了曲柄滑块配合同步带传动的组合结构,输入端的手动操作构件通过曲柄将往复摆动转化为带轮的旋转运动,带轮与微型发电模块的输入轴直连,省去了额外的变速齿轮组,既降低了传动过程中的能量损耗,也减少了易损零件的数量,日常维护只需要定期检查同步带的张紧度即可。支撑结构采用立式透明板材作为主承载板,所有传动轮轴、导向构件都直接固定在立式板材上,装配时可以从正面直接观察到所有传动部件的运动状态,不会出现结构遮挡,方便学习者观察每个构件的运动轨迹,也便于调试阶段排查卡滞、传动干涉等问题。电控部分以Arduino控制板作为核心采集单元,发电模块输出的电压信号经过整流滤波后接入控制板的模拟输入端口,控制板内置的采样程序可以实时采集电压数值,换算为对应的能量转换效率参数后输出到显示段上,也就是设计说明中提到的7D显示片段,能够实时反馈当前机械输入的转速、输出电压的对应关系。设计阶段特意将所有电控模块都布置在底座的侧边槽位内,控制板、整流模块、接线端子都采用外露式布置,没有做封闭外壳遮挡,学习者可以直接观察到每个电控元件的接线逻辑,也方便自行修改采样程序、调整显示参数,拓展不同的演示功能。整套装置的构件没有采用特殊定制的非标零件,大部分结构件都可以通过常规的板材切割、3D打印加工完成,标准件全部采用通用规格的螺丝、轴承、同步带,采购替换成本极低,适合批量制作作为教学实训器材。在传动路径的设计上,特意规避了容易出现自锁的死点位置,曲柄的回转半径经过反复校核,手动输入时只需要很小的摆动力度就能带动带轮连续旋转,不会出现操作卡滞的问题,即使是没有机械操作经验的学习者也能顺利完成操作演示。立式承载板与木质底座之间采用插槽加定位销的固定方式,不需要螺丝紧固,拆装时只需要向上拔出立式板就能完成所有传动构件的更换,方便拆解展示内部的轴系配合关系,也可以根据不同的演示需求更换不同传动比的带轮,演示转速与输出电压的对应变化关系。显示模块直接嵌入在立式承载板的上部位置,与观察者的视线高度基本齐平,操作时不需要低头就能清晰看到显示的数值变化,显示模块的接线沿着立式板的背面走线,正面看不到裸露的导线,既保证了外观的整洁,也避免了运动过程中导线卷入传动结构的风险。从实际使用的角度出发,这套装置不需要外接电源供电,完全依靠机械输入带动发电模块产生的电能就能完成信号采集与显示工作,真正实现了机械能到电能转换的自洽演示,不需要额外布置供电线路,在没有电源的户外展示场景也能正常使用。
