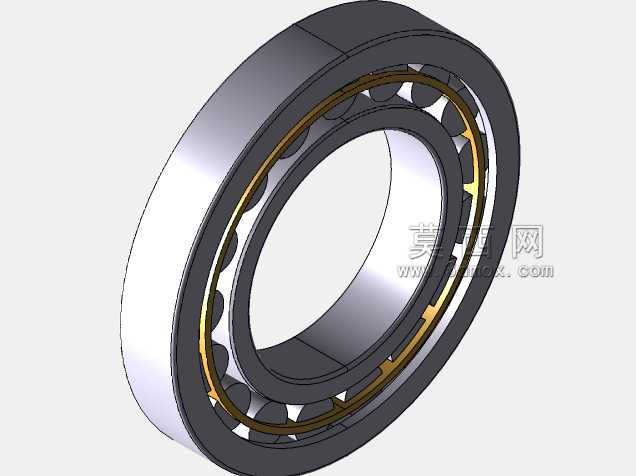

大外径滚柱轴承NU240结构设计

　　在重型矿山输送、冶金轧机传动、大型减速机输出端这类重载低速的工况场景里，径向承载能力强的滚动部件一直是结构选型的核心，NU240型滚柱轴承就是适配这类场景的典型零件。做这类轴承的三维建模时，首先要明确它的安装边界：外径尺寸为360毫米，对应的内圈、保持架、滚动体的尺寸链要严格按照径向游隙的设计要求做公差预留，不能只做外观的几何复刻。很多刚接触机械设计的新人做轴承模型容易陷入“画个圈加几个滚子”的误区，实际上NU系列作为内圈无挡边的圆柱滚子轴承，它的内圈和外圈是可以做轴向相对位移的，这个结构特性直接决定了它的适用场景——只能承受纯径向载荷，不能用来承担轴向力，做整机结构布局的时候如果把它用在有轴向窜动的轴端，很容易出现滚子端面磨损、

　　保持架断裂的故障。从设计思路上来说，建模的时候要先把滚动体的排布逻辑理清楚：360毫米外径对应的滚子数量、单个滚子的直径和长度，要和滚道的接触应力匹配，不能随意增减滚子数量，否则会直接影响额定动载荷的计算准确性。保持架的结构设计也不能忽略，大尺寸重载轴承的保持架多采用机加工铜保持架或者冲压钢保持架，建模的时候要把兜孔的间隙做出来，保证滚子在兜孔内可以自由转动，不会出现卡滞。实际做设备选型的时候，这类轴承的安装配合要格外注意：外圈和轴承座孔的配合、内圈和轴颈的配合公差，要根据载荷的冲击特性选，重载冲击工况下内圈要选过盈配合，避免跑内圈的故障，而因为它本身允许轴向位移，所以一端做固定端安装的时候，另一端用这个型号的轴承做游动端，

　　刚好可以补偿轴受热伸长的变形量，这也是很多长轴传动系统里固定-游动支撑结构的常用搭配。建模过程中还要注意细节特征的还原：比如内圈的引导挡边、外圈的油槽油孔位置，这些细节虽然不影响外观展示，但如果是做整机的装配干涉检查、润滑系统管路布局的时候，这些特征的缺失会直接导致设计错误。很多人做轴承模型只做个大概外形，实际用到装配里的时候，会发现油嘴和周边的机架结构干涉，或者密封件的安装位置和轴承外圈的倒角不匹配，这些都是建模时没有考虑实际安装边界导致的问题。从实际用途来看，360毫米外径的这个规格，通常用在轴颈尺寸较大的传动部位，比如大型皮带输送机的主滚筒支撑、球磨机的中空轴支撑、重型减速机的中间轴支撑，这些场景的共同特点是径向载荷大、转速相对不高，对轴承的径向刚性要求高，而圆柱滚子轴承因为是线接触，相比同尺寸的深沟球轴承，径向承载能力要高出数倍，刚好适配这类工况。做三维建模的时候，还要考虑后续工程图导出的便利性，每个特征的建模顺序要符合加工工艺逻辑：比如内外圈的滚道要先做基体再做磨削余量的特征，保持架的兜孔要采用阵列特征建模，方便后续修改参数调整滚子数量，滚动体要做成单独的零件，方便装配的时候做干涉检查和运动仿真。另外要注意，这类轴承的安装倒角尺寸是有标准要求的，不能随意做小或者做大，倒角太小会导致安装的时候内圈磕伤轴颈，倒角太大会占用密封件的安装空间，导致密封失效出现漏油问题。在做整机的运动仿真的时候，要还原轴承的实际运动逻辑：内圈随轴转动，

　　外圈固定在轴承座内，滚动体既做自转又绕轴承中心公转，保持架带动滚动体均匀排布，避免出现运动逻辑错误导致仿真结果失真。很多工程师做设备维护改造的时候，也会用到这类精准的三维模型，用来测绘旧轴承的安装尺寸，核对替换件的参数是否匹配，避免买错备件导致停机损失。从结构特性上来说，NU240滚柱轴承的可拆卸结构也给安装维护带来了便利，内圈可以和外圈、滚动体组件分离，安装的时候可以先把内圈加热装到轴颈上，再把外圈和滚动体组件装到轴承座里，最后合装即可，相比整体式的轴承，大尺寸规格下安装难度要低很多。建模的时候要把这个可拆卸的结构特性体现出来，不要把内外圈和滚动体做成一个整体零件，否则后续做装配工艺模拟的时候无法还原实际的安装流程。
