刚性凸缘螺栓连接式联轴器结构设计

　　在常规工业传动系统的轴系布局中，两轴的对中连接是动力传递环节里最基础也最容易被忽略的设计点，这类刚性凸缘联轴器的应用场景覆盖了绝大多数对传动精度有要求、载荷平稳无剧烈冲击的中小功率传动工位，从普通输送线的驱动端连接、小型机床的主轴与进给轴传动对接，到水泵、风机类通用设备的电机与工作机轴连接，都能看到这类结构的身影。它的核心作用是在不改变原有轴系支撑布局的前提下，将驱动轴的扭矩完整传递到从动轴端，同时依靠自身的刚性结构限制两轴的相对径向与角向偏移，保证传动过程的同轴度要求，避免因轴系错位带来的轴承偏磨、振动异常等问题。

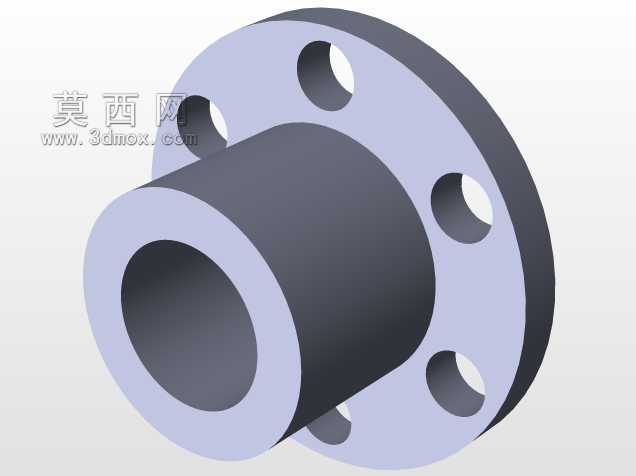

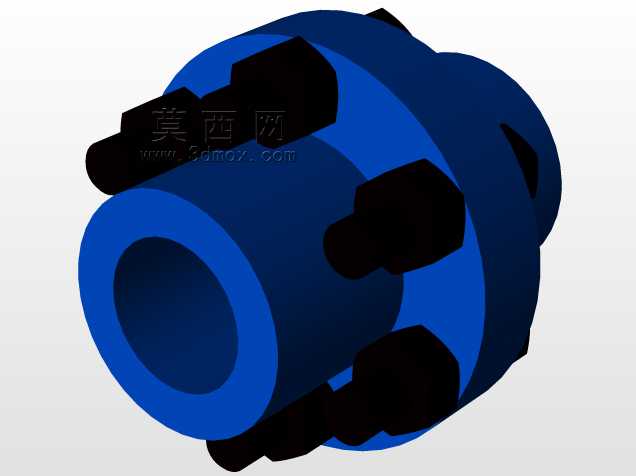

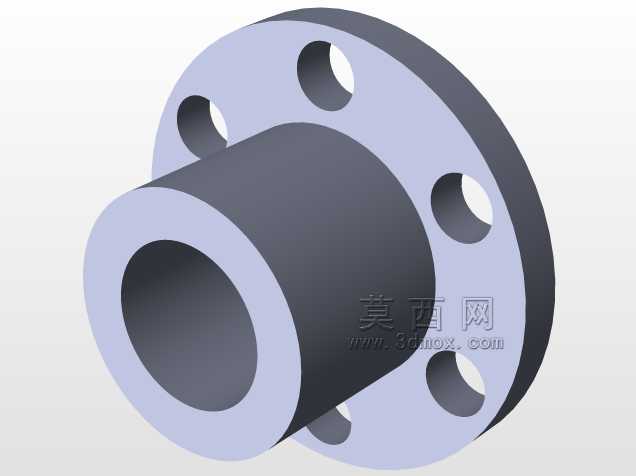

　　从结构功能特性来看，这款联轴器采用的是两半对合的凸缘式结构，两个带毂的圆盘件分别通过键连接固定在主动轴和从动轴的轴端，依靠沿圆周均匀分布的螺栓穿入两个凸缘的对应螺栓孔，通过螺栓预紧产生的摩擦力以及螺栓杆受剪的双重作用传递扭矩。和弹性联轴器不同，这类刚性结构没有缓冲吸能的弹性元件，因此不具备补偿两轴相对偏移的能力，这就要求在安装阶段必须严格保证两轴的同轴度，一旦安装对中偏差超出允许范围，运转过程中会在轴、轴承以及联轴器自身上产生附加的交变载荷，严重时甚至会引发轴系断裂的故障。但也正是因为没有弹性元件的存在，它的传动刚性极强，传递扭矩的过程中不存在回转间隙，能够保证精确的传动比，这一点在对传动同步性有要求的工位上优势十分明显。

　　设计这类联轴器的时候，首先要匹配所连接轴的轴径范围，凸缘毂部的内孔尺寸需要和对应轴的直径公差带匹配，通常采用H7/k6的过渡配合来保证周向固定的可靠性，同时配合平键连接来承担主要的扭矩传递，避免轴和毂孔之间出现相对转动。凸缘部分的外径尺寸需要根据传递的额定扭矩来核算，沿圆周分布的螺栓数量通常取3到6个，具体数量随联轴器的规格增大而增加，螺栓的规格需要结合预紧力要求和抗剪强度来计算，既要保证预紧后两个凸缘结合面有足够的摩擦力传递扭矩，也要保证在过载情况下螺栓不会发生剪切断裂。两个凸缘的结合面通常会加工出定位止口，也就是其中一个凸缘上做出凸台，另一个凸缘上加工出对应的凹槽，安装时凸台嵌入凹槽内就能实现自动对中，不需要反复调整同轴度，这也是这类联轴器安装便捷性的核心设计点。

　　从安装边界来看，这类联轴器的轴向尺寸需要和轴端的预留安装空间匹配，两个半联轴器分别套装到轴端之后，需要保证凸缘结合面完全贴合，轴端不能顶到对面半联轴器的毂孔底部，要预留少量的轴向间隙避免轴系热胀的时候产生附加轴向力。径向方向上，凸缘的最大外径要和周边的防护罩、设备壳体预留足够的安全间隙，避免运转过程中发生剐蹭。安装螺栓的时候需要按照对角顺序逐步拧紧，保证每个螺栓的预紧力均匀，避免因预紧力不均导致凸缘结合面出现偏斜，影响轴系的对中精度。日常运维过程中，只需要定期检查螺栓的预紧力是否出现衰减，观察运转过程中是否有异常振动和异响即可，因为结构简单没有易损件，这类联轴器的维护成本极低，正常工况下的使用寿命几乎和所配套的设备等同。

　　在实际选型过程中，不能单纯按照轴径来选择联轴器的规格，必须核算实际传递的最大扭矩，尤其是在启动频繁、存在短时过载的工况下，要留出足够的扭矩裕量，避免螺栓被剪断或者凸缘发生变形。同时要注意，这类刚性联轴器绝对不能用在有剧烈冲击载荷、两轴对中难以保证的传动工位上，比如破碎机、振动筛这类设备的传动端，就需要选用带补偿能力的弹性联轴器来替代，否则很容易出现早期失效的问题。对于安装空间受限的工位，还可以根据实际的空间边界调整凸缘的外径和螺栓的分布圆直径，在保证强度满足要求的前提下缩小整体尺寸，适配紧凑的安装布局。
