塑料调节旋钮注塑成型模具结构

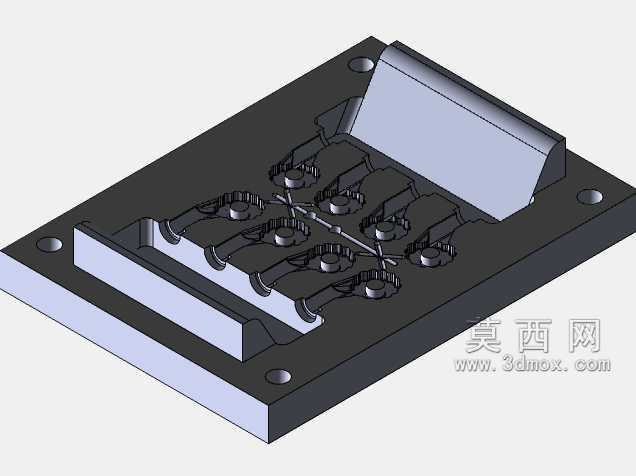

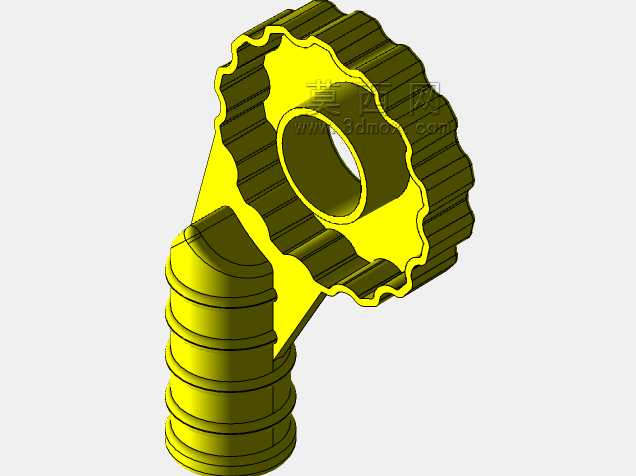

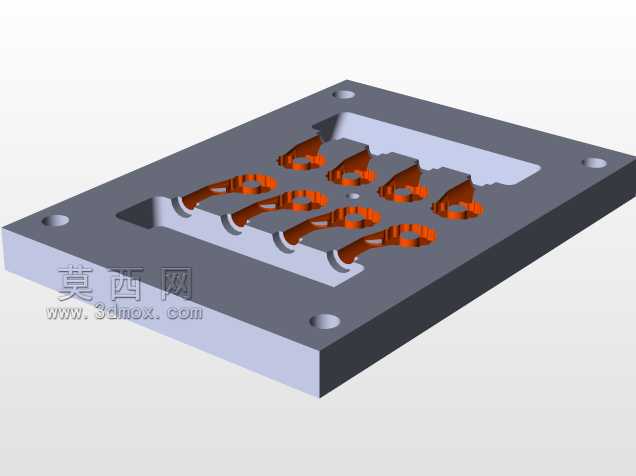

　　这套模具对应的成型零件是带侧边支撑柱的塑料调节旋钮，这类旋钮广泛应用在小型家电、手动调节工装、民用五金产品的调节部位，日常接触到的燃气灶风门调节、小型设备档位调节、文具夹具松紧调节部件里，都能见到同结构零件的身影。做这套模具结构设计的时候，首先要匹配零件的实际使用需求：旋钮外圈的周向滚花是为了增大手指拧动时的摩擦力，避免调节时打滑，所以模具对应型腔位置的滚花纹路不能有拔模斜度导致的纹路缺损，否则成型后零件滚花深度不足，使用时容易出现拧动打滑的问题，设计时特意将滚花区域的脱模方向做了微小角度的偏移补偿，保证每一条滚花的成型深度均匀一致。零件中心的通孔是安装转轴的配合位，这个位置的尺寸公差要求相对严格，因为要和金属转轴做间隙配合，

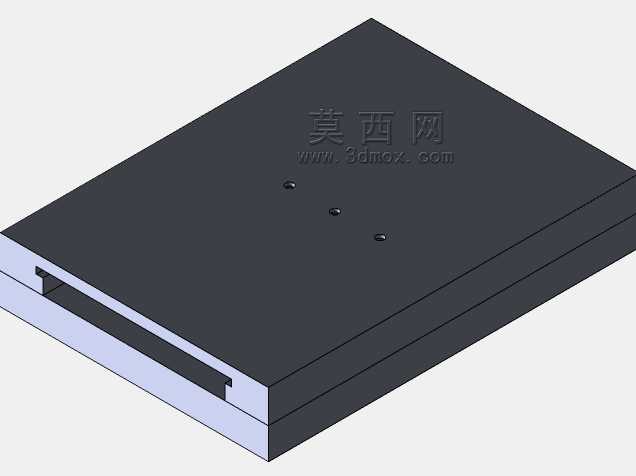

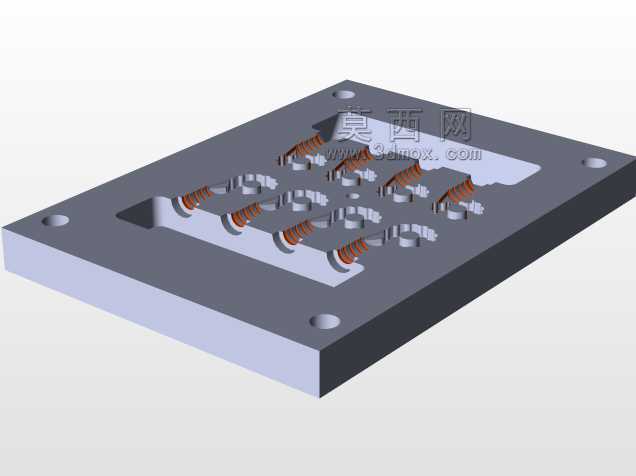

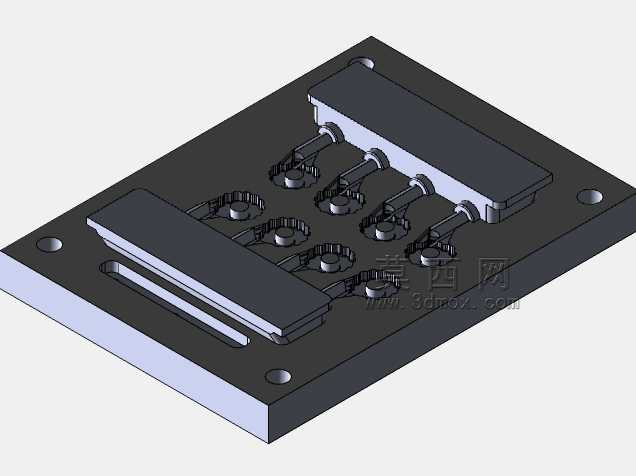

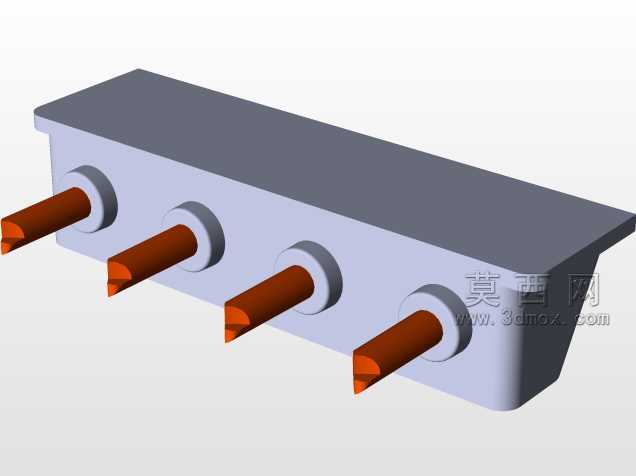

　　既要保证旋钮能顺畅转动不卡滞，又不能间隙过大导致调节时出现旷量，所以模具上这个位置采用了独立的镶针结构，方便后续生产中如果出现磨损可以快速更换，不用整体报废型腔，降低量产阶段的维护成本。侧边的带螺纹支撑柱是旋钮的限位结构，作用是卡在设备的安装槽内，限制旋钮的调节行程，避免拧动超程导致内部结构损坏，这个柱体的外螺纹是和设备卡槽的内螺纹配合的，所以模具上这个位置采用了哈夫滑块结构来成型螺纹，避免强行脱模导致螺纹牙型拉伤，哈夫块的合模定位做了零度直身锁结构，保证合模时不会出现错位，避免螺纹出现错台飞边。从安装边界来看，这套模具适配120吨规格的卧式注塑机，模架采用标准龙记模架，整体长宽尺寸控制在300mm*350mm范围内，

　　模具闭合总高度280mm，符合对应注塑机的哥林柱间距与最大模厚安装要求，浇注系统采用侧浇口进胶，浇口位置选在支撑柱和旋钮主体的连接筋位置，这个位置在零件装配后会被设备外壳遮挡，不会影响零件的外观面，同时进胶流程短，填充时能保证滚花区域和螺纹区域的填充饱满，不会出现缺胶、困气的问题。冷却系统的排布上，在旋钮主体的型腔背面做了环形随形冷却水路，距离型腔壁12mm，水路直径8mm，保证成型时零件整体冷却均匀，避免因为冷却速率不一致导致零件出现翘曲变形，尤其是中心孔的位置，冷却不均很容易导致孔位圆度超差，装配后和转轴配合卡滞；侧边螺纹滑块内部也做了独立的冷却水路，避免螺纹区域冷却过慢导致开模时零件粘在滑块上，拉伤螺纹表面。排气系统的设计上，

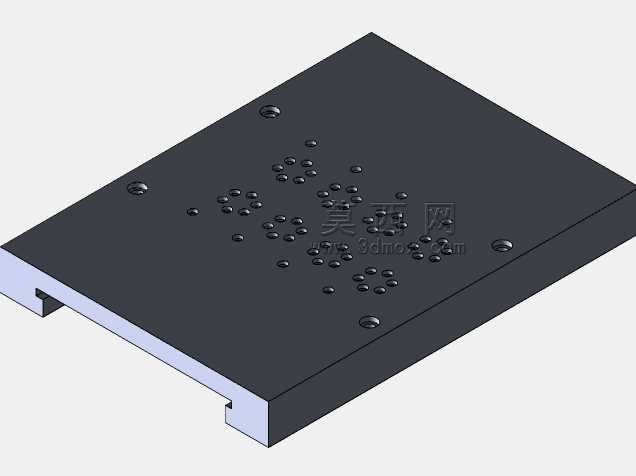

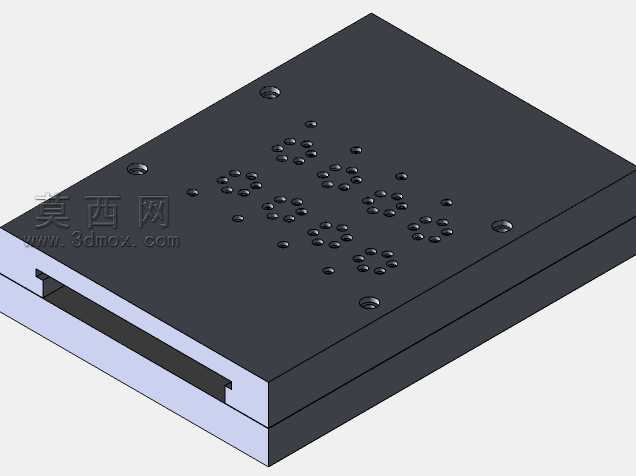

　　在滚花的末端位置、支撑柱的末端位置都做了深度0.02mm的排气槽，因为这些位置是填充的末端，容易困气导致填充不足或者出现烧焦缺陷，排气槽直接连通模架外部，保证填充时型腔内的空气能顺利排出。顶出结构采用顶针加顶板的组合顶出方式，在旋钮主体的内圈位置均匀布置6根直径2mm的顶针，支撑柱的底部布置1根直径4mm的顶针，保证顶出时零件受力均匀，不会出现顶白、顶穿的缺陷，同时因为零件是塑料材质，顶针的端面做了抛光处理，避免顶出时在零件表面留下明显的顶针痕迹，影响零件外观。这套结构在设计时还考虑了量产的稳定性，所有滑动配合面都做了氮化处理，提高表面硬度，减少长期生产过程中的磨损，易损件都采用标准化配件，方便采购更换，减少停机维护的时间。
