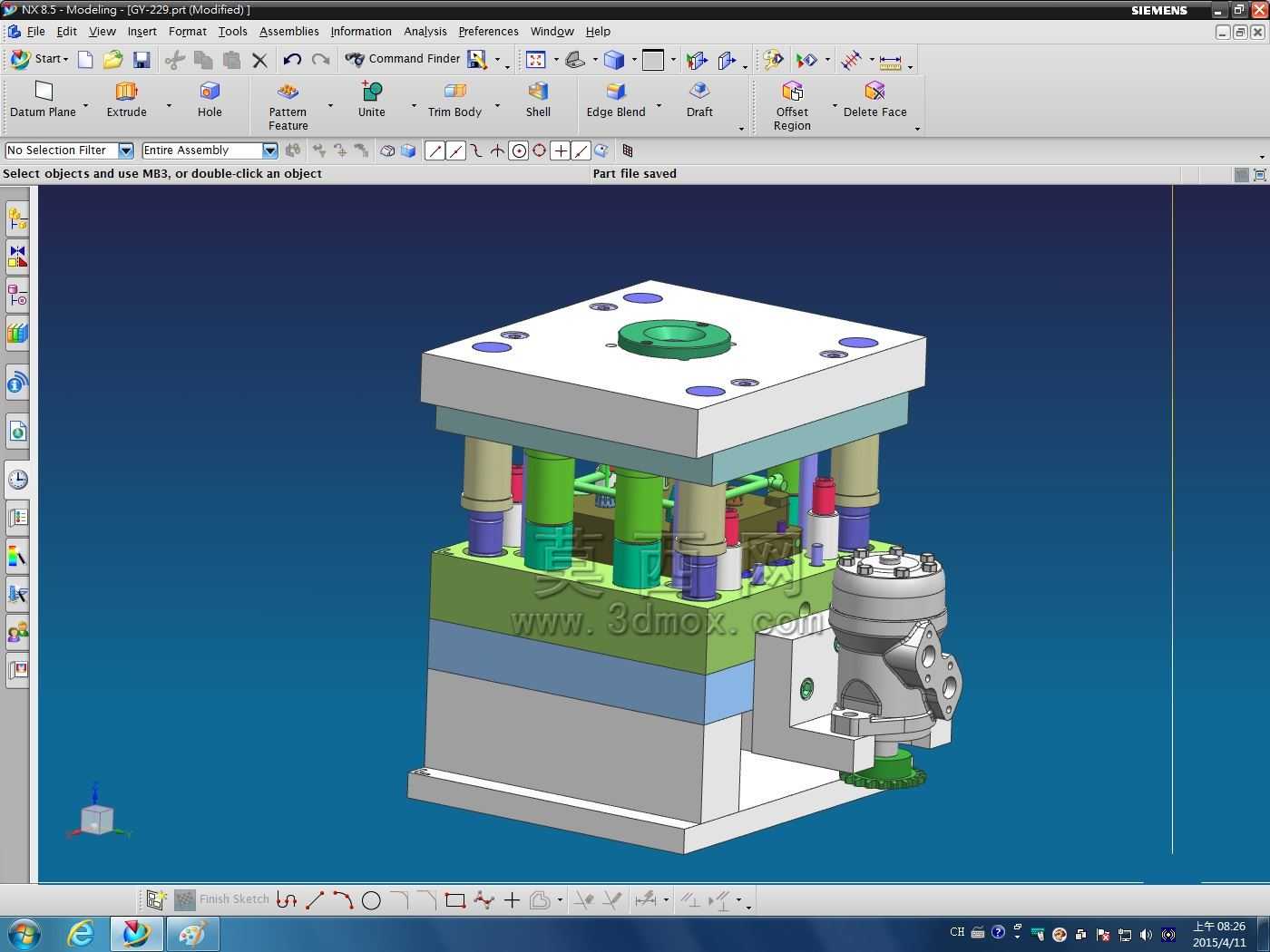

气动式齿轮注塑成型模具结构设计

　　这套模具主要面向小模数精密塑料齿轮的批量注塑生产场景，常见于办公设备传动组件、小家电动力传递部件、汽车微小型传动结构的零件成型工序，区别于普通手动脱模的齿轮模具，这套结构引入气动执行组件完成侧抽芯与顶出动作，能有效避免传统顶杆顶出造成的齿轮齿形变形、内应力残留等问题，尤其适合带侧向凸台、倒扣结构的异形齿轮件生产。从结构布局来看，模架采用标准细水口模胚搭配分层式型腔布局，定模侧设置浇口套与定位环，直接适配注塑机炮嘴的安装定位尺寸，定位环外径匹配常规120吨-160吨卧式注塑机的定位孔公差，安装时无需额外加工适配法兰，能快速完成机台装夹。动定模的合模导向依靠四角的导柱导套完成，导柱设置润滑油槽，长期量产时可定期加注润滑脂降低磨损，

　　保证合模精度的长期稳定性，避免齿形型腔错位导致的零件齿向误差超差。气动系统的执行元件布置在模具非操作侧的安装座上，气缸的行程经过精确计算，刚好覆盖侧向抽芯的最大位移量，抽芯动作与模具开模行程通过内置的行程开关实现联锁，只有当侧抽芯滑块完全退回到位后，顶出板才会启动顶出动作，从根源上避免抽芯未到位就顶出造成的型腔拉伤、零件断裂问题。型腔部分采用镶拼式结构，齿形成型镶件使用模具钢淬火处理后做慢走丝线切割加工，齿形精度可达GB/T 10095规定的7级精度，镶件与模框的配合采用H7/m6的过渡配合，既保证长期生产不出现镶件移位，也方便后续齿形磨损后快速更换镶件，无需整套模具报废重修。冷却水道围绕型腔做环形布置，进出水接头设置在模具底部，

　　接模温机后可将成型过程中型腔温度波动控制在±5℃范围内，避免塑料件冷却不均导致的齿形收缩不一致、零件翘曲变形问题。顶出结构采用顶板顶出配合气动吹气辅助脱模，当模具开模到设定行程后，顶板推动推板将成型后的齿轮件从型芯上整体推出，同时气路通过型芯上的微孔吹出压缩空气，避免零件粘附在推板上随动模复位，整个脱模过程无顶杆直接接触齿轮的齿形工作面，能最大程度保证成型后齿轮的齿面光洁度与尺寸精度。安装边界上，模具的总装厚度适配常规注塑机的最小模厚要求，模具长宽尺寸不超出注塑机拉杆的内间距，锁模时的受力面均匀分布在模架的四个承压垫上，不会出现局部受力过大导致的模架变形问题。日常生产维护时，气动组件的气源接口采用标准快插接头，接入工厂常规0.

　　5-0.7MPa的压缩空气气源即可正常工作，无需额外配置增压设备，导柱、抽芯滑块的润滑点均设置在易操作的外侧，停机维护时不用拆解模具主体即可完成润滑保养作业。这套结构的设计核心是平衡精密齿轮成型的精度要求与量产过程的操作便捷性，去掉了复杂的液压抽芯管路，改用气动执行元件降低模具的配套成本，同时镶拼式的型腔结构也能适配不同参数齿轮的快速换产需求，只需要更换对应的齿形镶件与抽芯滑块，即可完成不同规格齿轮件的生产切换，减少换模调试的时间成本。
