半自动镀锌生产线成套工业设备结构

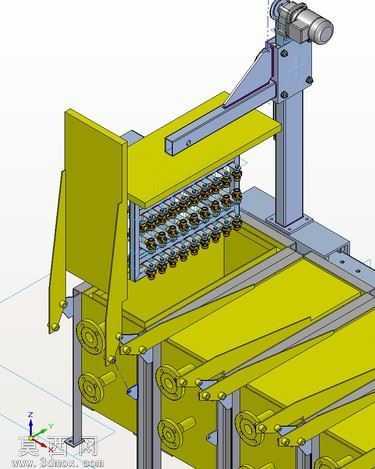

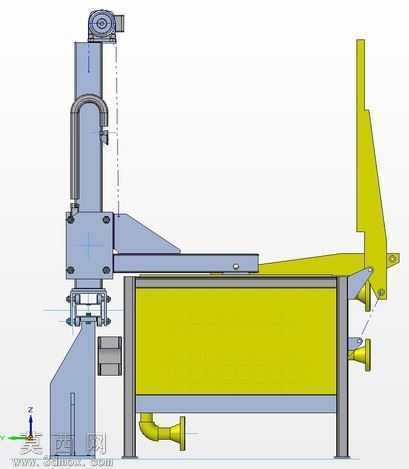

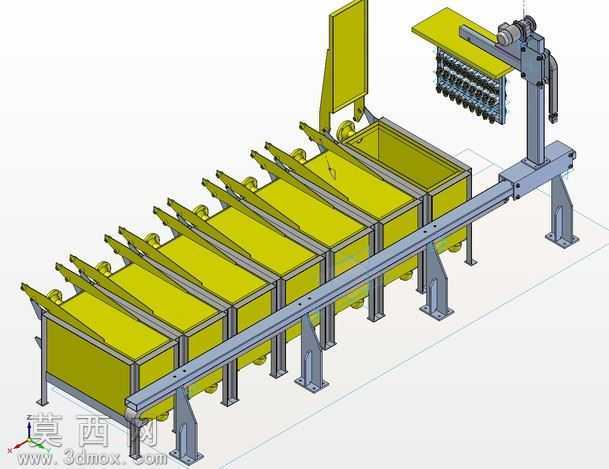

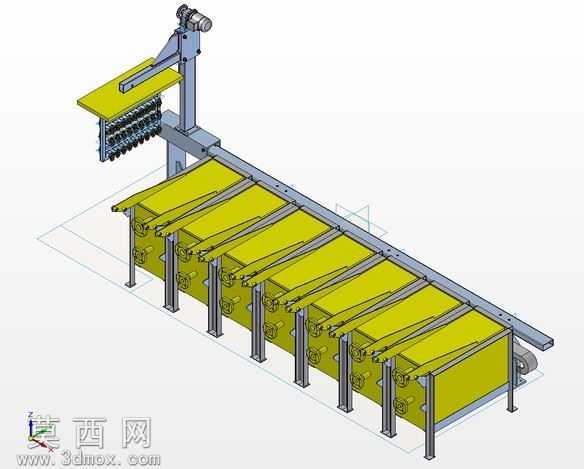

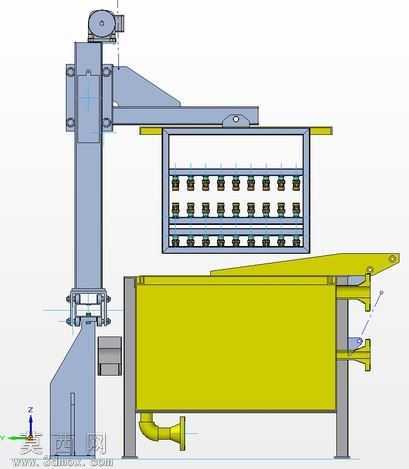

该三维模型采用参数化建模方式完成整套半自动镀锌生产设备的搭建，建模过程中严格遵循表面处理产线的实际作业逻辑，对各功能模块的尺寸比例、装配关系进行了精准还原。模型整体分为长条形工位排布区与悬臂吊装作业区两大核心部分，工位区沿长度方向依次排布多组镀锌作业槽体，槽体外部采用醒目的黄色防护材质模拟实际设备的防腐涂层，槽体之间通过灰色金属材质的支撑立柱与横向连接梁组成稳固的机架结构，每一组立柱底部都设计有安装固定的连接结构，保障整线安装后的结构稳定性，槽体上方对应设置可开合的槽盖结构，还原作业过程中槽体封闭、工件取放时开启的实际功能。悬臂吊装机构设置在产线的起始端，采用立式立柱搭配横向可伸缩悬臂的结构，悬臂末端配置可升降的工件挂装架，挂装架上排布多组挂点可同时挂载多个待镀锌工件，立柱顶部设置驱动机构模型，还原吊装机构的升降、横移动力输出结构，建模时对吊装架的移动行程、挂点间距都做了符合实际作业需求的参数设定，确保工件可精准送入对应工位槽体内。材质渲染阶段，对金属机架部分赋予哑光灰色钢材材质，还原工业钢结构的表面质感，槽体与槽盖部分赋予耐酸碱腐蚀的黄色防护涂层材质，驱动部件部分做了分色处理区分电机、传动组件等不同结构，传动导轨部分赋予金属亮面材质模拟导轨的耐磨光滑表面。设计思路上围绕半自动镀锌作业的流程展开，保留人工辅助上下料的操作空间，同时通过吊装机构实现工件在各镀锌工位之间的自动转运，既兼顾了中小批量镀锌加工的成本控制需求，又通过模块化的槽体排布方便后续根据加工工艺调整工位数量，各部件之间的装配间隙、运动避让都在建模时做了干涉检查，确保吊装机构移动、槽盖开合等动作不会出现结构冲突，完整还原了半自动镀锌设备从机架搭建、工位排布到作业机构配置的全部结构细节，可用于表面处理设备的方案展示、结构优化参考。
