轴类对位压装组装设备结构设计

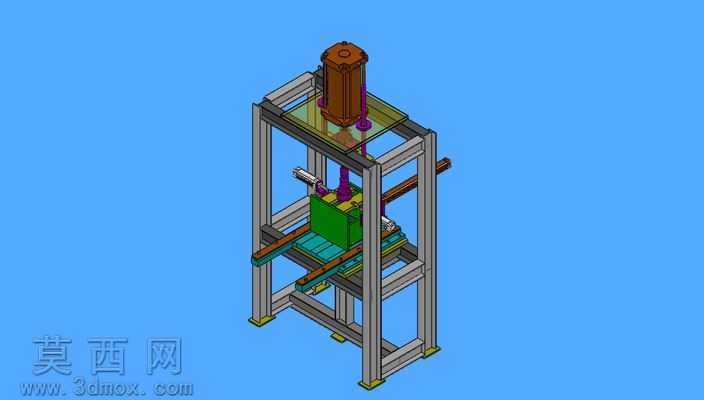

本作品为轴类零件对位压装组装的专用设备三维模型，采用SolidWorks完成全参数化建模，整体结构以铝型材搭建的框架式机架作为承载主体，建模过程中对铝型材的截面特征、连接角件的安装孔位、脚轮的调节支撑结构都做了1:1还原，保证模型可直接用于工程出图与装配验证。模型渲染阶段采用纯色蓝色背景突出设备主体，金属材质部分区分了铝型材的哑光磨砂质感、直线导轨的亮面金属质感、气动管路的半透明塑料质感，顶部驱动缸做了棕褐色的漆面材质区分，绿色的工件夹持模块采用饱和度较高的材质做视觉突出，便于快速识别核心功能区域。从结构设计来看，设备采用立式压装布局，顶部布置竖向驱动的压装执行单元，压头下方设置透明防护托板承接加工碎屑与滴落的润滑介质；中部为工件对位工位，设置多组侧向定位气缸与可调式限位挡块，可适配不同直径规格的轴类零件完成径向对位，保证压装过程中轴件与安装孔的同轴度公差要求；下部为横向输送线结构，采用双列直线导轨搭配输送辊道，实现待加工工件的自动上料与加工完成件的自动出料，输送线两侧设置可调式导向条，可根据工件长度快速调整导向间距。设计思路围绕轴类零件压装工序的对位精度需求展开，摒弃传统人工对位的低效模式，通过机械限位与气动定位结合的方式保证重复对位精度，框架式机架的设计在保证整体结构刚性的前提下，预留了足够的维护操作空间，各功能模块采用螺栓连接的装配式设计，便于后期根据加工需求更换不同规格的压头与定位夹具，设备底部配置带刹车的万向脚轮与可调支撑脚，既方便设备的车间转场移动，也可在固定工位调整水平度保证压装垂直度。建模过程中对所有运动部件都做了装配约束验证，包括压头的竖向行程限位、侧向定位气缸的伸缩行程、输送线的滑动行程都做了干涉检查，确保各部件运动过程中无碰撞，模型包含完整的装配层级关系，可直接生成爆炸视图用于装配指导说明。
