230kV升压站场电气设备布置方案

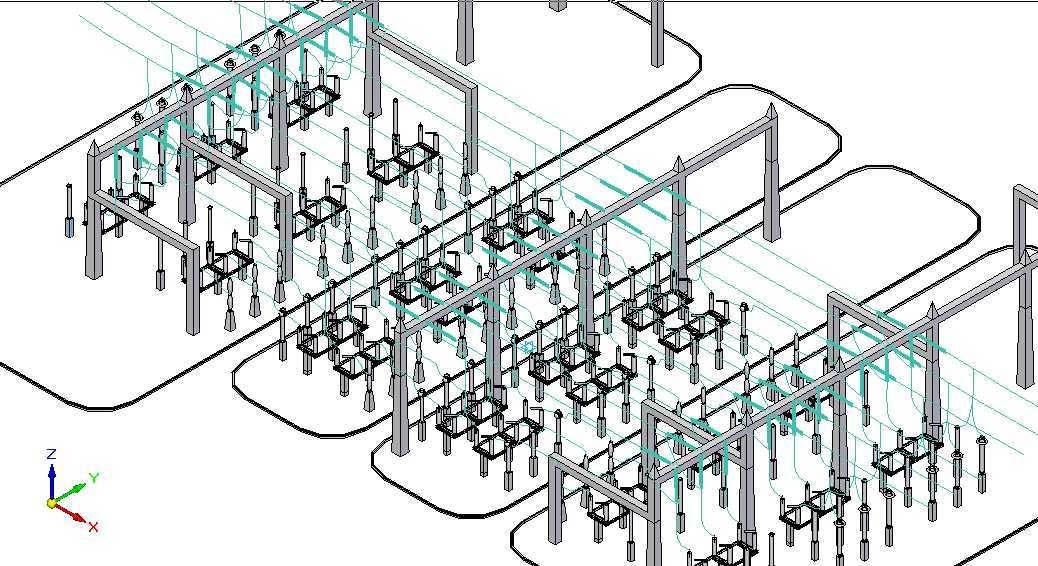

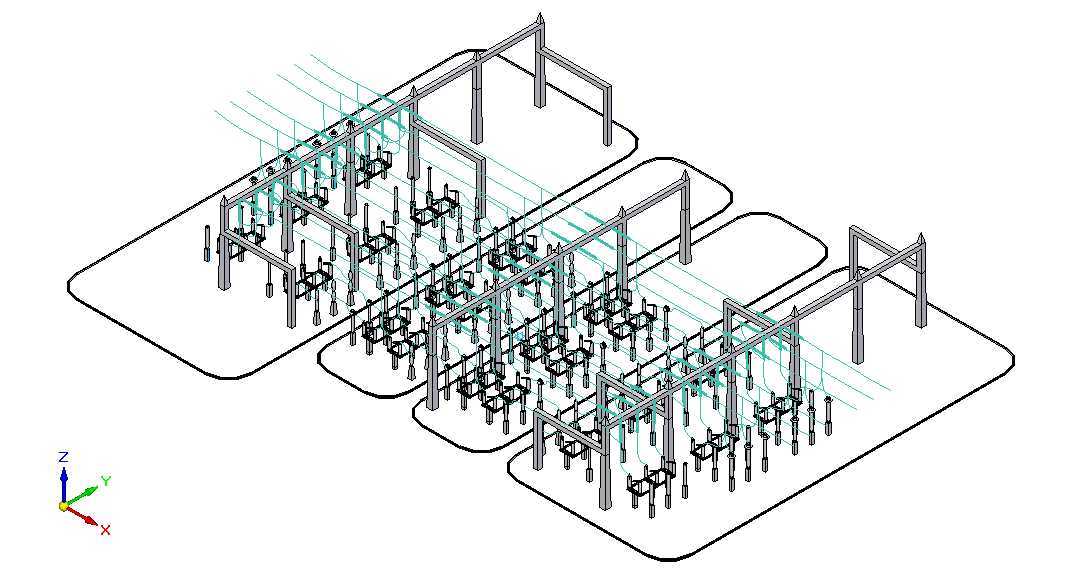

　　本次呈现的230kV发电站场布置方案，主要服务于大型火电、风电或光伏基地的电能外送环节，作为电厂侧与电网主干网衔接的核心节点，承担着发电机组出口电能升压、汇流、分配与调度的关键职能，是电力送出系统中不可或缺的户外配电设施载体。整个站场的布局逻辑完全围绕高压配电装置的安全运行要求展开，首先从场坪边界来看，整体采用长条形分区域排布，各间隔之间预留了满足带电安全距离的检修通道，所有带电体与接地架构、运维通道的净距均严格遵循220kV等级户外配电装置的设计规范，避免出现弧光短路、人员误触带电体的安全隐患。

　　从设备排布逻辑来看，方案采用中型布置方式，母线架构采用格构式钢柱搭配钢横梁的结构形式，每一组架构柱的基础位置都经过精准定位，既满足母线弧垂的受力要求，也预留了后期母线检修、金具更换的操作空间。进出线间隔按照电厂机组出线数量、电网接入点的方向统一规划，每个间隔内的断路器、电流互感器、电压互感器、隔离开关、避雷器等设备的支架高度均经过匹配设计，保证设备接线端子之间的引线弧度自然，不存在过度拉扯或引线过长导致的风偏摆动问题，同时各设备的操作机构方向全部朝向运维通道侧，方便日常倒闸操作与设备巡检。

　　场区内的电缆沟路径沿着各设备支架外侧排布，避开了设备吊装孔与重型设备运输通道，沟道的转弯半径满足高压电力电缆的弯曲半径要求，沟内设置分层支架，将动力电缆、控制电缆、通讯电缆分层敷设，减少不同类型电缆之间的信号干扰。接地网的布置沿着架构基础、设备支架基础形成闭合网格，所有电气设备的金属外壳、架构金属构件都预留了接地连接点，保证故障状态下的接地电阻满足规范要求。站场的道路设计采用环形通道，宽度满足大型吊装车辆的通行与转弯需求，每个设备间隔旁都预留了设备检修的临时堆放场地，方便后期设备大修时的部件临时摆放与吊装作业。

　　在细节设计层面，每一组设备支架的高度都根据对应设备的接线端子高度、下方电缆接线的操作空间进行差异化调整，比如避雷器支架高度要保证避雷器底部的放电计数器距离地面满足运维观察的高度要求，电流互感器的支架高度要匹配两侧隔离开关的接线端子高度，减少引线的弯折角度。母线的相序排列严格遵循面向出线方向从左到右、从上到下的相序规范，架构上预留了相序标识牌的安装位置，避免后期运维出现相序误判的问题。整个站场的排水坡度按照场地自然地势设置，坡向站场外侧的排水渠，避免雨季场区内积水浸泡设备基础，影响基础的结构稳定性。

　　不同于户内配电装置，户外站场的设计还要充分考虑当地的气象条件，架构的受力计算已经覆盖了最大覆冰厚度、最大风速、极端温度下的结构形变要求，母线的弧垂计算也匹配了当地最高、最低环境温度下的伸缩量，避免温度应力拉坏母线或设备接线端子。各间隔之间的防护围栏采用可拆卸式结构，在设备大修时可以快速拆除，满足大型设备的进出需求，围栏的高度与网孔尺寸都满足户外带电设备的防护要求，防止无关人员误入带电间隔。整个布置方案在保证电气安全距离的前提下，尽可能压缩了站场的总占地面积，减少了土地征用成本，同时优化了各设备之间的连接路径，缩短了母线与引线的长度，降低了线路损耗与材料成本，也减少了后期运维的巡检路径长度，提升了日常运维的工作效率。
