工业支撑用空间桁架结构设计方案

　　这套桁架结构在工程场景中主要承担大跨度空间的荷载传递作用，常见于工业厂房屋面支撑、大型设备检修平台骨架、户外管线架空廊道、临时施工承重架体等场景，区别于普通型材拼接的简易架体，该结构采用三角形稳定单元作为基础受力模块，能在耗材量较低的前提下实现较高的整体刚度，避免大跨度工况下出现明显的挠曲变形。从实际使用角度出发，这类桁架的杆件全部采用二力杆设计逻辑，每根型材仅承受轴向拉压荷载，不存在多余的弯扭受力分量，能充分发挥金属型材的材料强度，相比同等承重能力的实腹式钢梁，整体自重可降低40%以上，对于高空架设、大跨度无中间支撑的场景适配性极强。设计过程中首先梳理了荷载传递路径：上部竖向荷载通过上弦杆分散传递到各腹杆节点，

　　再经由斜向腹杆分流到两侧下弦杆，最终将全部荷载传导至两端的支撑支座，整个传力路径没有应力突变的薄弱节点，所有杆件交汇位置都做了节点板加强处理，避免多杆交汇时出现局部应力集中导致的焊缝撕裂问题。结构的上弦杆采用双拼型材并排布置，主要承担压应力，选型时充分考虑了压杆稳定的长细比要求，将单段杆件的计算长度控制在型材回转半径的允许范围内，避免受压时出现失稳弯折；下弦杆主要承受拉应力，截面选型在满足抗拉强度的前提下适当优化了截面尺寸，进一步控制整体自重；腹杆根据受力方向区分了拉杆和压杆的截面规格，受拉腹杆采用较小截面的型材，受压腹杆适当加大截面，在不浪费材料的前提下满足各杆件的受力要求。安装边界方面，该桁架两端的支座采用铰接设计，

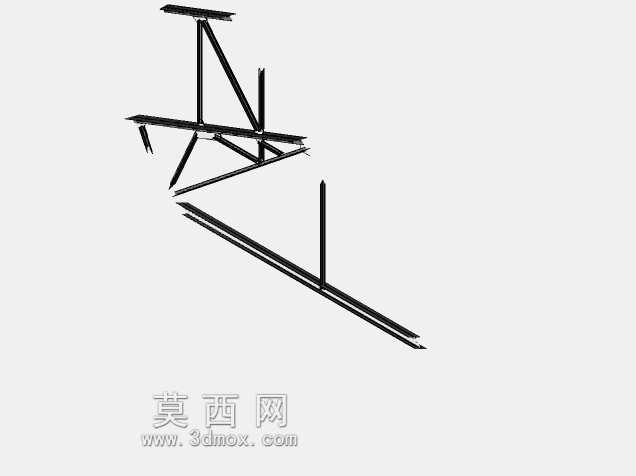

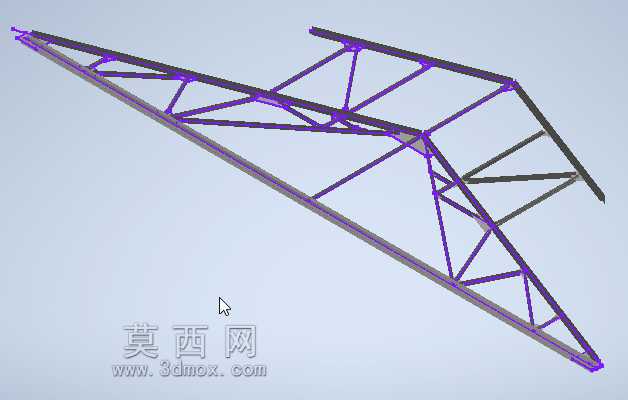

　　支座位置预留了与下部支撑柱、预埋件连接的螺栓孔位，安装时可通过调整支座垫板的厚度来适配现场的安装标高误差，不需要在现场对桁架主体进行切割修改；桁架的分段节点全部设置在受力较小的节间位置，单段桁架的长度控制在常规运输车辆的装载尺寸范围内，方便工厂预制后运输到现场进行拼装，拼装节点采用高强螺栓连接，不需要现场大量施焊，能有效缩短现场安装的工期。从结构外形来看，该桁架采用三角形截面的空间构型，相比平面桁架拥有更好的侧向稳定性，不需要额外设置大量侧向支撑就能抵抗水平方向的风荷载、设备振动荷载，在户外露天场景使用时，能有效避免侧向失稳的风险；杆件之间的间隙经过优化，后期维护时可以很方便地对节点焊缝、螺栓连接位置进行巡检，

　　也方便在桁架内部敷设电缆、小型管线等附属设施，不需要额外在桁架上焊接附加支架。在细节处理上，所有杆件的端部都做了切角处理，避免多杆交汇时出现杆件干涉，节点板的形状根据交汇杆件的角度做了适配，保证每根杆件的形心线都交汇于同一个节点，减少节点处的附加弯矩；桁架的下弦杆位置预留了可拆卸的附件安装点位，后期如果需要在桁架下方悬挂设备、管线、检修走道，可以直接通过抱箍、螺栓连接到预留点位，不需要在主杆件上钻孔破坏结构强度。实际应用中，这类桁架可以根据具体的跨度需求、荷载等级调整节间长度和杆件截面，不需要改动整体的受力逻辑，适配性较强，不管是小跨度的设备支架还是几十米跨度的厂房屋架，都可以基于这套结构逻辑做参数化调整，大幅缩短结构设计的周期。
