工业建筑用承重型桁架结构设计方案

　　在大跨度工业厂房、场馆屋面、重载栈桥以及户外大型支撑构架的搭建场景中，桁架结构始终是兼顾受力效率与材料利用率的核心选择。这类结构通过杆件的合理排布，将外部荷载转化为杆件内部的轴向拉压力，相比实腹式梁结构能减少30%以上的材料消耗，同时实现更大的跨越能力，尤其适合对自重控制严格、跨度需求大的工程场景。从实际使用场景来看，这类桁架既可以作为厂房屋面的承重骨架，承载屋面彩钢板、通风设备、积灰以及雨雪带来的竖向荷载，也可以作为工业管廊的支撑结构，承担多根工艺管道、电缆桥架的长期静载，部分经过加强设计的桁架还能用于起重设备的走行梁支撑，承受移动荷载带来的交变冲击力。

　　设计这类桁架结构时，首先要明确安装边界的约束条件：如果是用于屋面支撑，需要匹配下部混凝土柱或者钢柱的柱距，常见的柱距模数为6米、9米、12米，桁架的端部支座要对应柱顶的预埋板位置，预留足够的螺栓连接空间，同时要考虑屋面的排水坡度，桁架上弦会按照2%到5%的坡度做找坡设计，避免屋面积水。如果是用于管廊支撑，桁架的宽度要匹配管道排布的总宽度，预留出管道安装、后期检修的操作空间，桁架的下弦标高要满足下方通行或者设备布置的净空要求，通常工业厂区内的管廊下弦净空不低于4.5米，满足消防车通行需求。

　　从受力逻辑出发，桁架的杆件排布遵循“强节点弱构件”的设计思路，上弦杆主要承受压力，因此截面选型会优先选择宽翼缘的型钢或者组合截面，提升压杆的稳定承载力，避免长细比过大导致失稳；下弦杆主要承受拉力，截面选择更侧重材料的抗拉强度，在满足长细比要求的前提下可以适当减小截面尺寸，降低整体自重；腹杆体系根据跨度不同可以选择三角形、梯形或者再分式排布，跨度小于18米的桁架常用三角形腹杆，构造简单施工方便，跨度大于24米的桁架会采用再分式腹杆，减小受压弦杆的计算长度，提升整体稳定性。节点设计是桁架可靠性的关键，所有杆件的形心线要在节点处交汇于一点，避免产生附加弯矩，节点板的厚度根据杆件最大内力确定，焊缝长度要满足受力要求，同时要考虑现场安装的焊接作业空间，避免杆件间隙过小导致焊接操作困难。

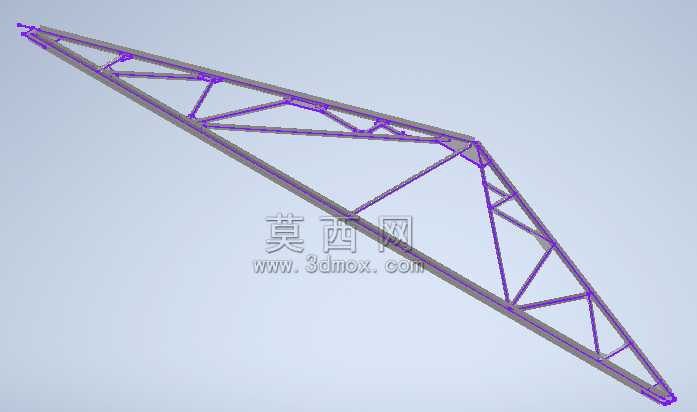

　　在实际建模过程中，需要先确定桁架的计算跨度、总高度以及节间尺寸，桁架的高度通常取跨度的1/8到1/12，这个比例区间内的桁架杆件内力分布更均匀，材料利用率最高；节间尺寸要匹配上弦铺设的屋面板或者檩条的跨度，通常檩条跨度在1.5米到3米之间，因此节间尺寸也会对应设置在这个区间，避免上弦杆出现节间荷载导致的受弯情况，让杆件始终保持轴向受力的理想状态。安装边界的处理上，桁架的一端会设计成固定铰支座，另一端设计成可动铰支座，抵消温度变化带来的结构伸缩变形，避免温度应力导致杆件变形或者焊缝开裂，支座底板的尺寸要匹配下部支撑结构的承载能力，底板下会设置橡胶支座或者钢垫板，分散支座反力，避免局部压应力过大损坏下部结构。

　　这类桁架结构在实际使用中还要考虑后期维护的需求，杆件表面会做防腐涂装处理，在腐蚀环境下使用的桁架还会采用热镀锌处理或者选用耐候钢材质，延长结构使用寿命；桁架上会预留检修走道的安装位置，方便后期对屋面设备、管道进行检修维护，部分大跨度桁架还会设置竖向支撑和水平支撑，形成空间稳定体系，抵抗水平风荷载以及地震作用带来的侧向力，避免结构出现侧向失稳。从建模细节来看，所有杆件的端部都要做切角处理，避免节点处杆件相互干涉，螺栓连接的节点要预留足够的螺栓穿入空间，高强螺栓连接的节点还要考虑施工时扭矩扳手的操作空间，避免现场安装时出现无法紧固的问题。
