透明笔身红帽款书写钢笔结构设计

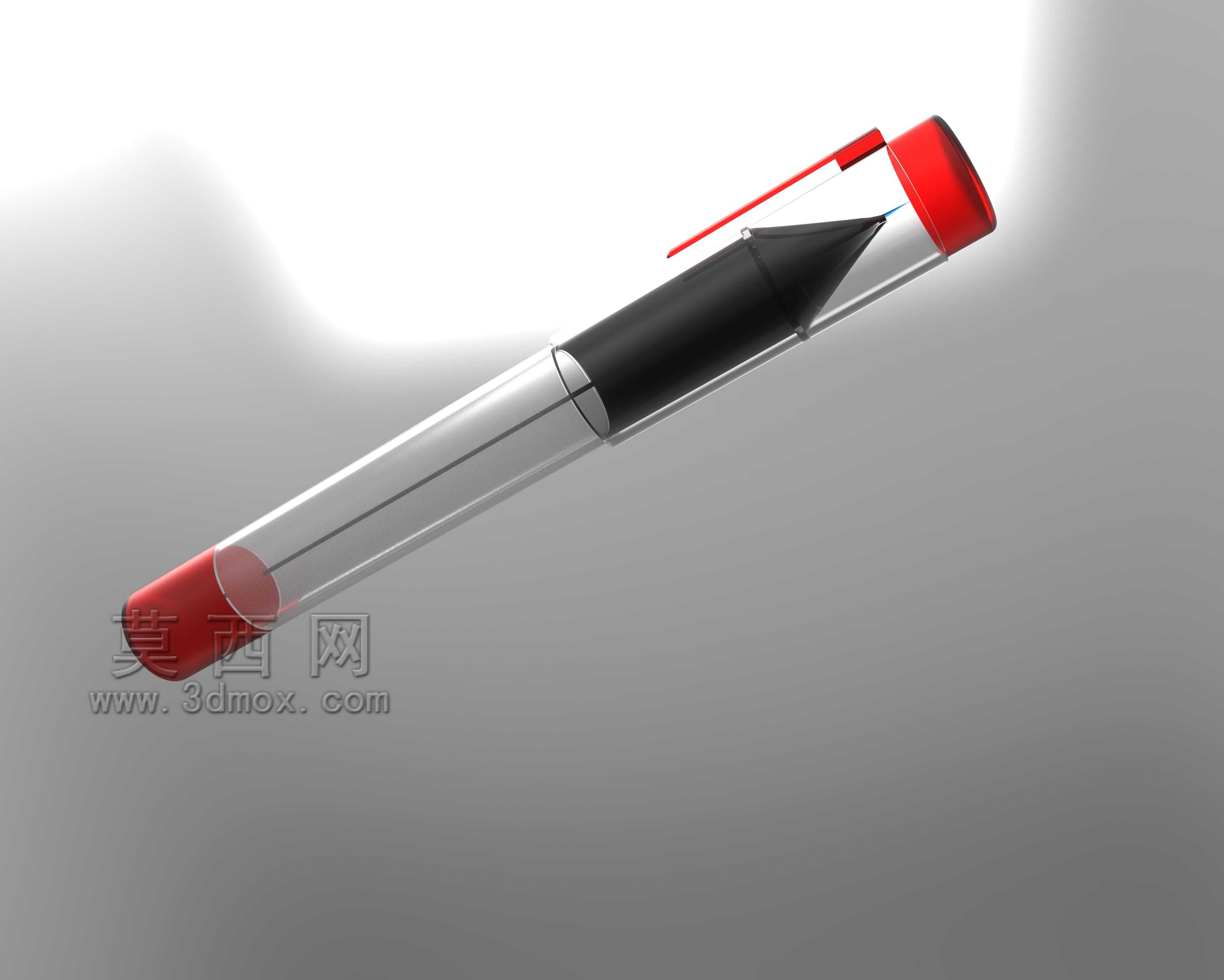

　　日常办公与学生书写场景中，钢笔作为经典书写工具，其结构合理性直接影响握持手感、出墨稳定性与长期使用可靠性，本次设计的透明笔身红帽款钢笔，从实际使用痛点出发完成全结构建模，覆盖笔帽、笔身储墨腔、笔尖握持段、笔尾封盖四大核心组件的配合关系。从使用场景来看，该款钢笔适配日常硬笔书写、商务签字、学生练字等多类场景，笔身采用透明壳体设计，可直接观察内部储墨量，避免传统不透明笔身无法预判墨水余量、书写中途断墨的尴尬问题，红色笔帽与笔尾封盖采用同色配色，既提升外观辨识度，也能在笔帽扣合时通过颜色对位快速判断扣合是否到位，避免笔帽未扣紧导致笔尖干涸、墨水渗漏的问题。结构设计层面，笔尖握持段采用哑光黑色防滑结构，表面做微弧收腰处理，

　　贴合人体握持时的指腹弧度，长时间书写不易产生硌手感，握持段与透明笔身采用过盈配合加定位凸台的连接方式，既保证装配后同轴度误差控制在0.1mm以内，也能避免长期使用后握持段松动移位。笔身储墨腔采用等径透明圆管结构，内壁做光滑处理减少墨水挂壁，储墨腔两端分别与握持段、笔尾封盖做密封配合，密封槽内置0.5mm线径的硅胶密封圈，可承受日常携带时的温度变化与轻微晃动，不会出现墨水渗漏问题。笔帽内部设置弹性抵顶结构，扣合后可将笔尖完全包覆，同时抵顶端与笔尖保持0.2mm的安全间隙，既避免笔尖长期暴露在空气中干结堵墨，也不会因抵顶压力过大导致笔尖变形、出墨不畅。外形尺寸与安装边界方面，整笔装配完成后总长度为140mm，笔身最大外径为12mm，

　　笔帽长度为55mm，扣合笔帽后整笔重心位于距离笔尾48mm位置，刚好落在日常握持的虎口支撑点附近，书写时配重平衡，无需额外施加向下的压力即可稳定出墨。各组件的装配公差按照文具类产品通用精度要求设定，透明笔身的壁厚控制在1.2mm，既保证足够的结构强度，日常跌落至1米高度的木质桌面不会出现开裂，也能保证透明材质的通透度，清晰观察内部墨水量。笔夹采用一体化嵌入式结构，与笔帽注塑为一体，突出笔帽表面3mm，可稳定夹持在厚度不超过2mm的笔记本、口袋布料上，夹持力经过反复校核，既不会因夹持力过小导致钢笔滑落，也不会因夹持力过大夹坏纸张或布料。从结构验证角度，建模过程中对各组件的拆装路径做了干涉检查，笔帽插拔行程为12mm，

　　插拔过程中笔帽内壁与笔尖、握持段无硬摩擦，插拔力控制在8N-12N区间，符合日常使用的施力习惯，不会出现笔帽过紧难以拔出、或是过松容易脱落的问题。储墨腔的有效容积为1.8ml，按照日常书写量计算，一次吸满墨水可连续书写约1200米书写长度，满足一周左右的日常使用需求，无需频繁吸墨。笔尖组件采用通用标准钢笔笔尖接口，可替换市面上同规格的明尖笔尖，用户可根据自身书写习惯更换不同粗细、不同弹性的笔尖，提升产品的适配性。笔尾封盖采用可拆卸结构，需要深度清洁笔身内部时，可旋下笔尾封盖对储墨腔内壁进行冲洗，避免长期使用后墨水残留干结堵塞墨路，封盖与笔身的连接采用细牙螺纹，螺距为0.8mm，旋合行程为3圈，螺纹配合处同样设置密封结构，保证旋紧后无渗漏。整体结构没有多余的装饰性凸起，笔身外表面光滑无棱角，放在桌面上滚动时不会因局部凸起导致滚动轨迹偏移跌落，所有边角均做R0.3mm的圆角处理，握持时不会刮手，日常携带时也不会刮蹭衣物或包内其他物品。
