四轮带架仿古滑膛火炮结构设计

　　这款轮式仿古滑膛炮的结构设计，最初是面向文旅场景仿古装备复刻、影视道具实物制作、科教展品加工的需求展开的，整体结构完全参照近代前膛轮式火炮的真实力学逻辑搭建，没有做脱离工程实际的艺术化夸张处理。先从安装边界说起，整套结构的轮距设定参考了常规景区步道、室内展馆通道的通行宽度，四个行走轮的外缘间距控制在常规双开门的通行阈值内，炮身整体长度适配常规货运厢式货车的内部装载尺寸，不需要额外拆解就能完成短途转运，轮组的最低点到炮身轴线的高度，也匹配常规仿古炮台基座的安装高度，落位后不需要额外垫高就能达到历史记载的常规射击仰角范围。炮身主体采用整体式筒状结构，炮尾做了加厚处理来承受发射时的膛压，炮口位置做了略微的收窄，既还原了古炮的外形特征，

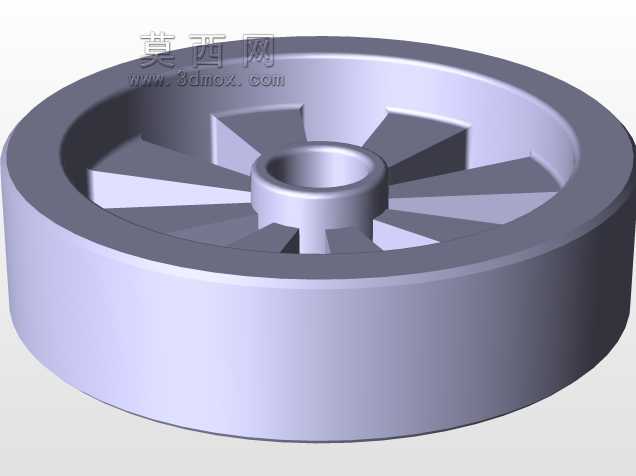

　　也能在做模拟发射结构改装时，起到一定的聚能效果，炮身和炮架的连接采用了可俯仰的枢轴结构，枢轴的配合间隙控制在合理范围，既可以顺畅调整俯仰角度，也不会出现旷量过大导致的炮身晃动，枢轴位置特意选在炮身重心靠前的位置，调整仰角时不需要施加太大的力，也能在角度固定后依靠自身重力保持姿态稳定，不需要额外增加复杂的锁止结构。炮架部分采用了双层木质托架加金属加固件的结构逻辑，下层托架直接连接轮轴，上层托架承托炮身，两层托架之间预留了缓冲间隙，如果后续要改装为具备实弹发射能力的复刻品，可以在间隙位置加装缓冲垫，吸收发射时的后坐力，避免硬连接导致的结构开裂。四个行走轮采用了辐条式结构，轮缘做了加厚处理，轮轴和炮架的连接位置加装了衬套，

　　减少转动时的磨损，轮组的转动阻尼经过调整，在平整的硬化路面上可以靠人力轻松推动，在带有轻微坡度的位置也不会出现自行溜动的情况，不需要额外设置驻车制动结构就能满足静态展示和短距离移动的需求。设计过程中特意规避了很多仿古模型常见的结构问题，比如很多同类模型会把炮架的受力构件做的过薄，实际制作后很容易出现承重变形，这款设计里所有承力位置的壁厚都按照实际金属铸造、实木加工的工艺要求做了预留，不管是采用3D打印做小比例样件，还是采用金属铸造、实木加工做1:1比例的实物，都不需要额外调整壁厚就能满足结构强度要求。炮身上的细节结构，比如点火孔位置、炮身的加固箍，都不是单纯的装饰结构，点火孔的位置和炮膛内部是连通的，如果要改装为可发射黑火药的复刻品，不需要额外打孔就能直接使用，炮身的加固箍位置对应炮管的应力集中区域，即便采用壁厚较薄的管材制作炮身，加固箍也能起到提升结构强度的作用，避免膛压过高导致炮管开裂。从应用场景来看，这套结构除了做静态展示的展品之外，也可以通过调整材质，做成面向青少年的科普拼装模型，所有零件都采用了无倒扣的设计，不管是注塑开模还是3D打印，都不需要复杂的侧抽芯结构，生产加工的难度很低，装配逻辑也很简单，不需要专用工具就能完成整机组装。轮组的固定方式采用了快拆结构，需要长途运输的时候，可以快速把四个轮子拆下来，进一步缩小整体的包装尺寸，降低运输成本，炮身和炮架的连接也采用了快拆销钉，

　　不需要拧动大量螺丝就能完成炮身和炮架的分离，方便日常的维护和表面做旧处理。在做结构校验的时候，特意模拟了1:1比例下的承重情况，炮身采用铸铁材质、炮架采用硬木材质的情况下，整套结构的安全系数可以达到静态展示要求的三倍以上，即便有游客攀爬触碰，也不会出现结构断裂的情况，完全符合公共展示场景的安全要求。炮身的俯仰角度范围覆盖了平射到最大仰角的常用区间，调整角度时的操作逻辑和真实古炮完全一致，用于科教展示的时候，可以很直观的让参观者了解古代火炮的操作方式和结构原理，不会出现和真实历史结构不符的误导性设计。整套结构的所有配合面都做了公差预留，不管是采用机加工、3D打印还是铸造工艺制作，都能顺利完成装配，不会出现因为公差设计不合理导致的装配件过松或者过紧的问题，对于建模学习者来说，这套结构也可以作为轮式承载设备、枢轴俯仰结构的典型参考案例，理解承力结构的布局逻辑、运动部件的配合间隙设定思路。
