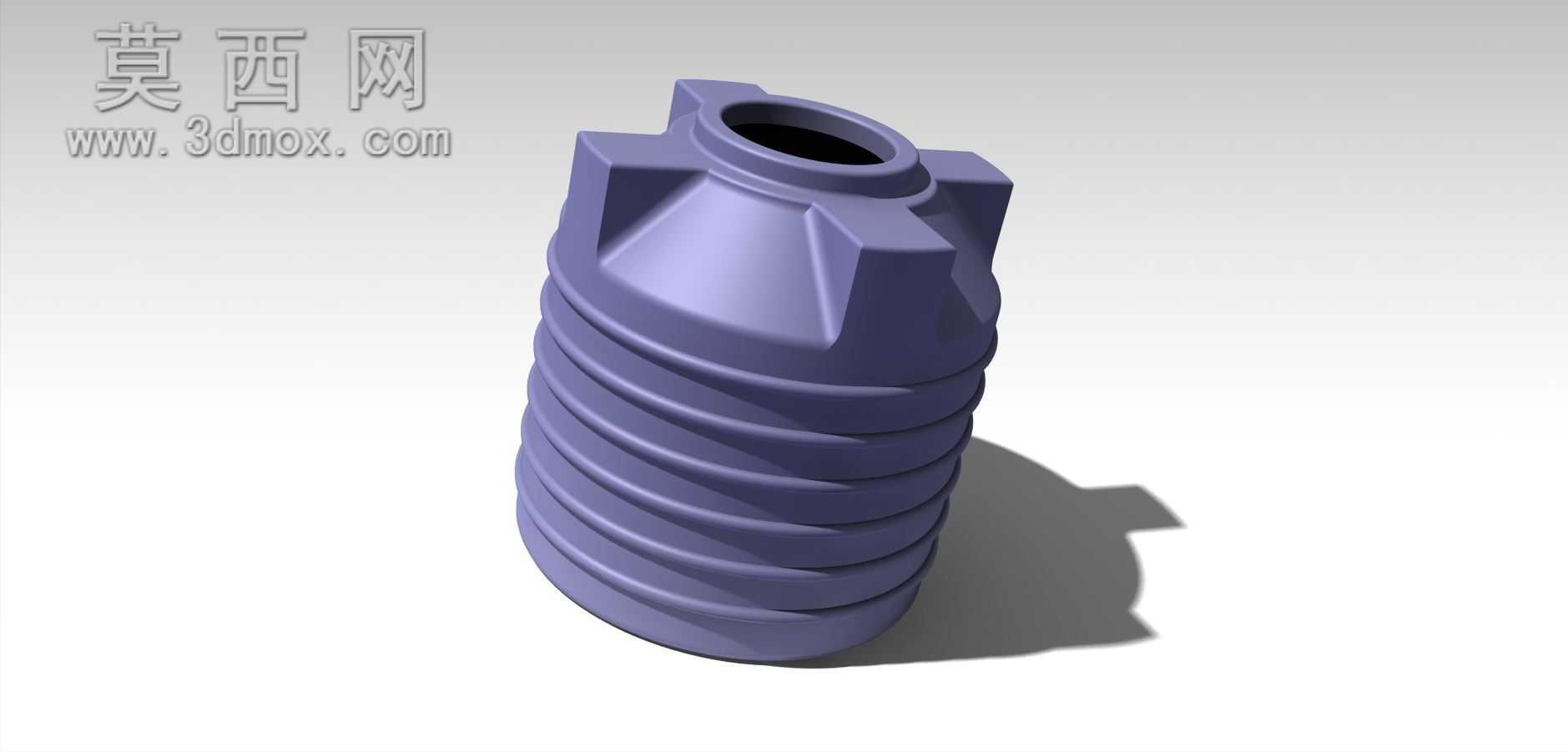

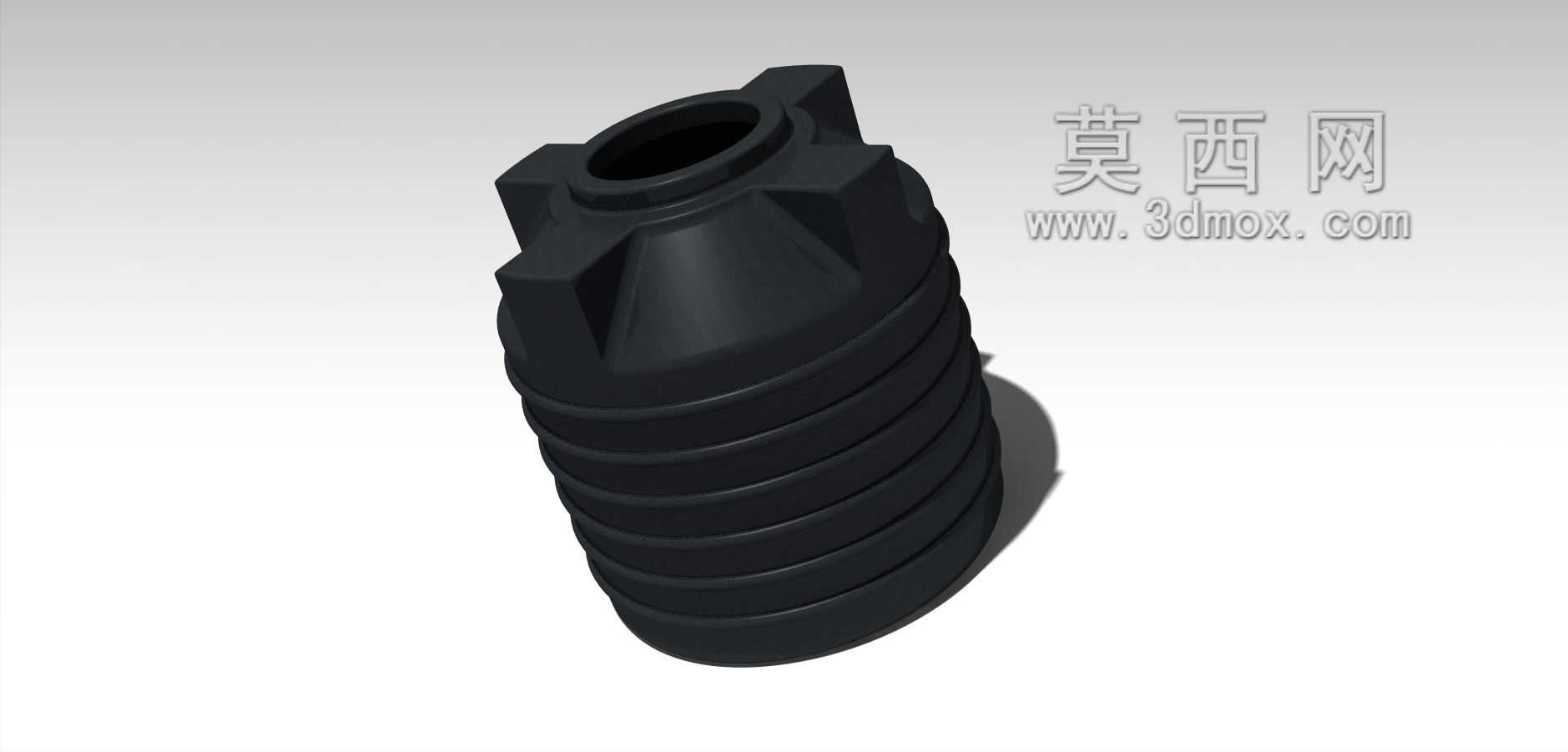

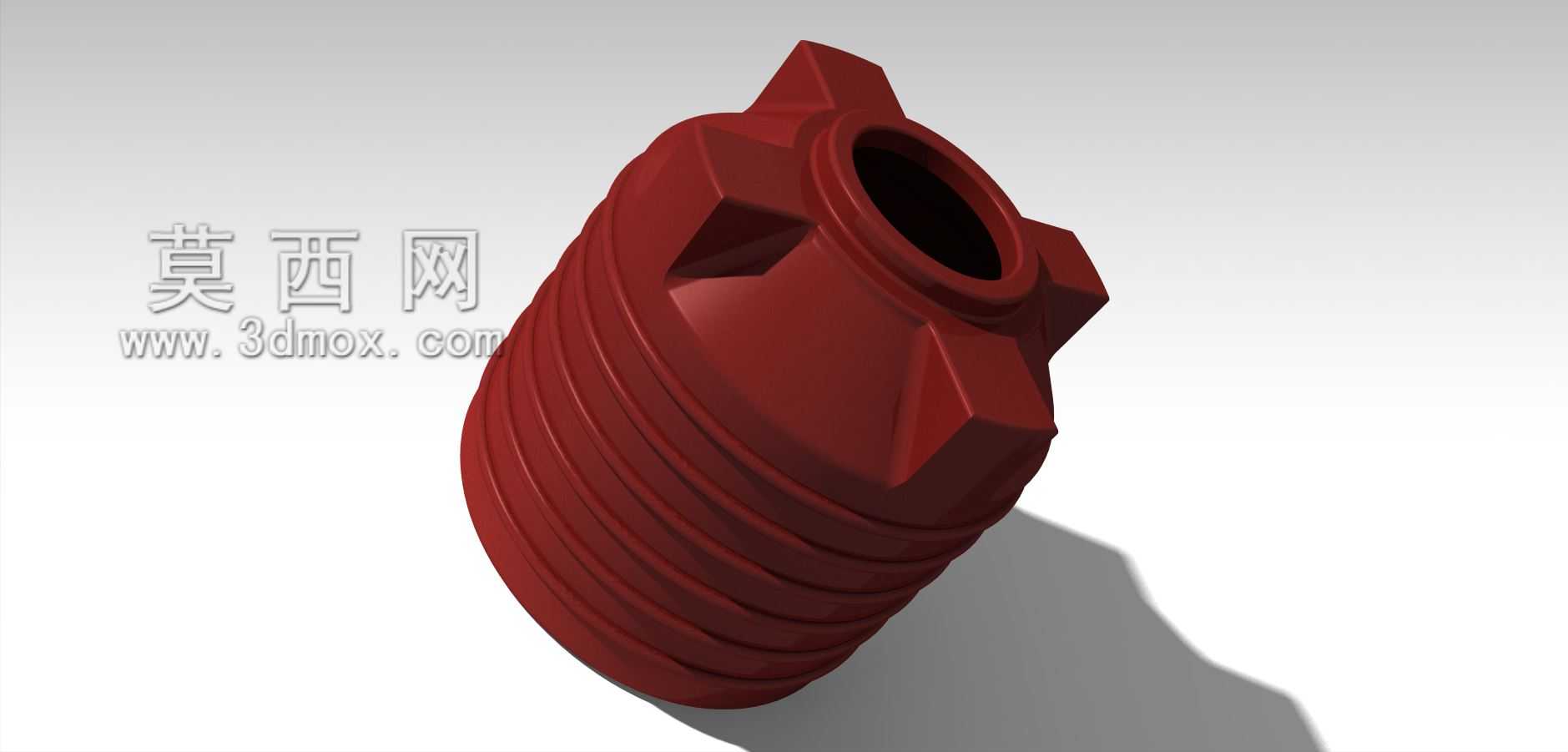

带加强筋波纹结构立式储液容器

　　这类带波纹结构的立式储液部件，常应用在小型流体回路、车载辅助储液、园林灌溉配套以及小型工程机械的补液单元中，日常承担液态介质的暂存、缓冲与稳压作用，区别于刚性焊接罐体，该部件采用橡塑类材质一体成型，能在安装空间存在小幅偏差、设备运行带持续振动的场景下，通过自身结构形变抵消装配应力，避免接口处出现渗漏开裂问题。从结构设计逻辑来看，顶部的多凸耳结构并非随意设置，每个凸耳的位置都对应安装点位的卡扣或螺栓压片，安装时无需额外制作焊接法兰，直接将凸耳卡入设备预设的卡槽内，再通过压片锁紧即可完成固定，相比传统法兰连接能减少30%左右的安装工时，同时凸耳的厚度做了渐变处理，根部与罐体衔接处做了圆弧过渡，避免长期受力后出现应力集中导致的断裂问题。

　　罐体主体的波纹段是整个部件的核心功能区，每一圈波纹的凸起高度、凹槽深度都经过匹配计算，既可以在罐体受到轴向挤压时提供15%左右的压缩余量，适配不同安装高度的预留空间，也能在设备运行产生振动时，通过波纹段的小幅形变吸收振动能量，减少液态介质在罐体内晃动产生的冲击，避免接口处因为持续晃动出现松脱。波纹段的壁厚做了等强度设计，波峰位置壁厚略薄于波谷位置，保证形变过程中应力均匀分布在整个波纹段，不会出现局部过度弯折导致的材质疲劳破损。顶部的开口做了加厚处理，内壁预留了标准管螺纹的安装余量，可以直接对接标准规格的管路接头，开口处的端面做了平整度处理，安装密封垫时能保证完全贴合，不会因为端面凹凸出现密封失效的问题。底部为封闭圆弧结构，

　　没有额外的拼接焊缝，一体成型的结构彻底避免了底部接缝渗漏的隐患，圆弧过渡的设计也能减少液态介质残留，在需要更换介质或者排空维护时，能让残留液体顺着圆弧面完全流出，不会在罐底形成积留死角。从安装边界来看，该部件的最大外径由顶部凸耳的外切圆尺寸决定，安装时预留的空间直径需要比该尺寸大5mm以上，避免凸耳与周边部件产生干涉；罐体的总高度在自由状态下为固定值，安装时如果采用轴向压装固定，最大压缩量不能超过总高度的12%，过度压缩会导致波纹段出现不可逆的塑性形变，丧失缓冲能力。接口位置的同轴度需要控制在0.5mm以内，避免管路安装后对罐体顶部形成侧向掰扯力，长期受力会导致开口根部出现裂纹。在实际选型应用中，

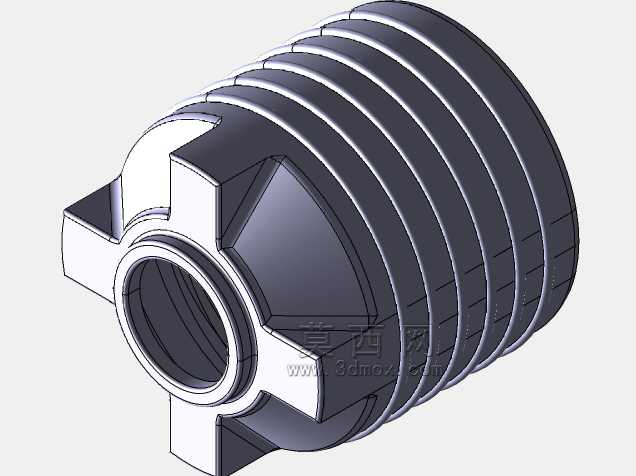

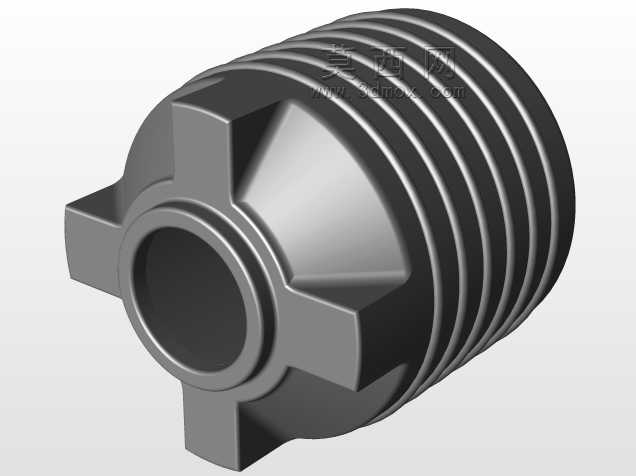

　　这类储液部件多用于工作压力不高的开式或半开式流体回路，不能直接用于高压承压场景，材质本身的耐温范围适配常规水基介质、低浓度冷却液的存储，若需要存储特殊化学介质，需要提前匹配材质的耐腐性能。建模过程中，波纹段采用螺旋扫掠结合环形阵列的方式生成，能保证每一圈波纹的尺寸一致性，顶部凸耳采用圆周阵列布局，阵列角度与安装点位的卡扣位置完全对应，开口处的螺纹安装位做了退刀槽结构，方便后续接头安装时能完全拧到位，底部的圆弧过渡与罐体主体做了曲率连续处理，避免建模时出现尖锐棱角导致后续生产时出现应力集中问题。整个部件的壁厚均匀性是建模时需要重点关注的点，除了特意做的壁厚渐变区域，其余位置的壁厚偏差需要控制在0.2mm以内，保证成型后的部件强度一致，不会出现局部过薄容易破损、局部过厚增加不必要成本的问题。
