异形创意红色电声吉他结构设计

　　做了快十年结构设计，经手的消费类、文创类三维模型不少，这次做的这款异形吉他，最初是给文创乐器展做的展示样机方案，落地后也能适配小众独立音乐人定制演出、潮玩门店陈列、影视道具组场景搭建的需求，不是常规量产线的标准款吉他，结构上做了不少针对性调整。

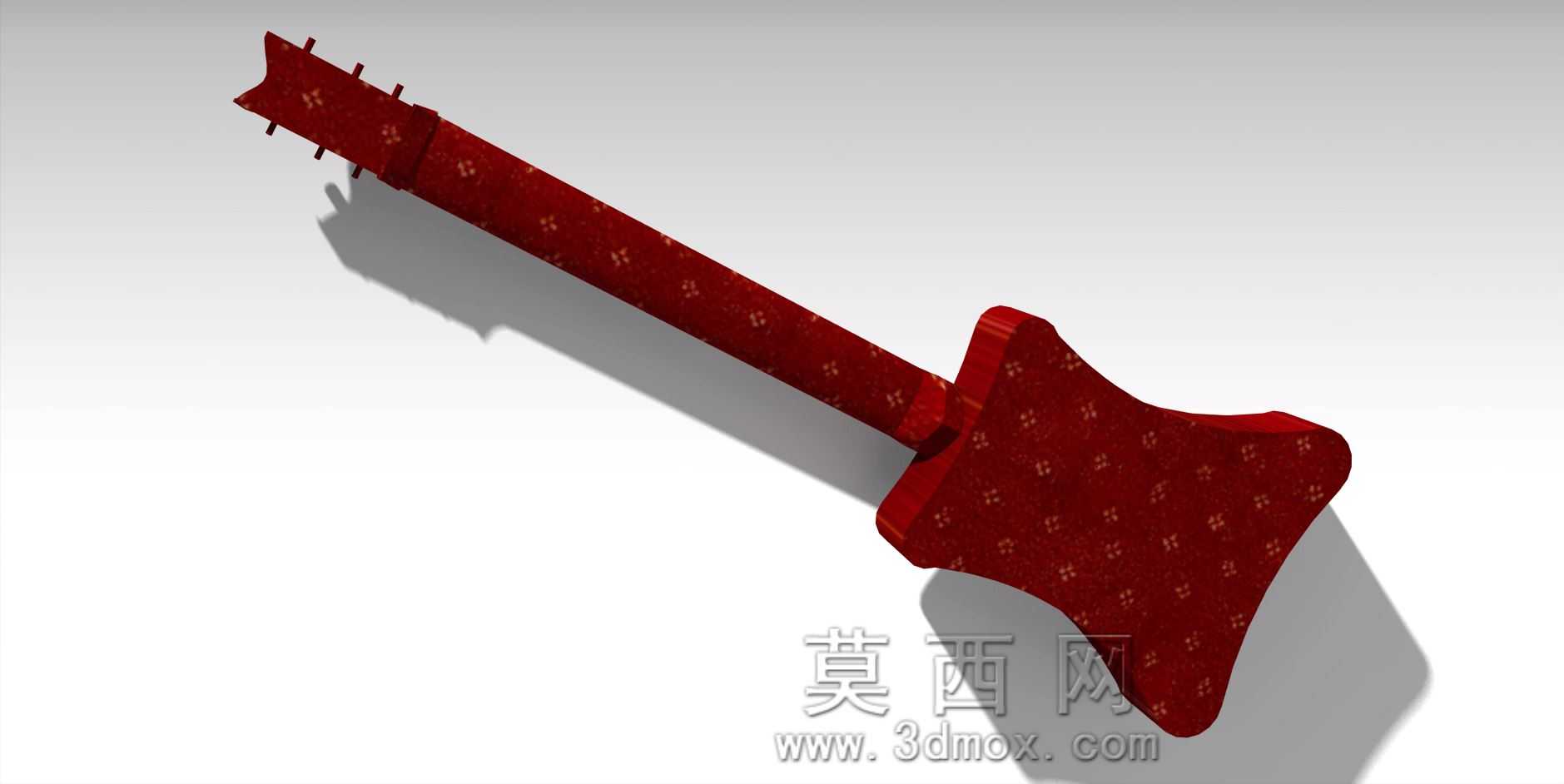

　　先从实际使用场景倒推设计逻辑，常规量产吉他的琴身轮廓都是经过几十年迭代的对称或类对称流线型，主要适配坐姿持琴、常规站姿背带挂载的受力平衡，但这款异形款首先要满足舞台视觉冲击力，所以把琴身做成了不规则星芒切角造型，最初画草图的时候担心重心偏移问题，建模阶段反复调整了琴身内部腔体的配重分布，把拾音器、电路仓的位置往琴身中轴线偏了12mm，避免持琴时琴头下坠，实际挂背带测试的时候，站立演奏1小时也不会有明显的单侧肩部受力不均的问题。

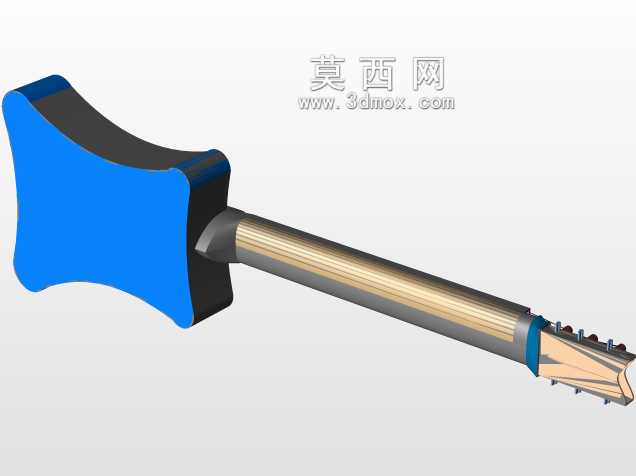

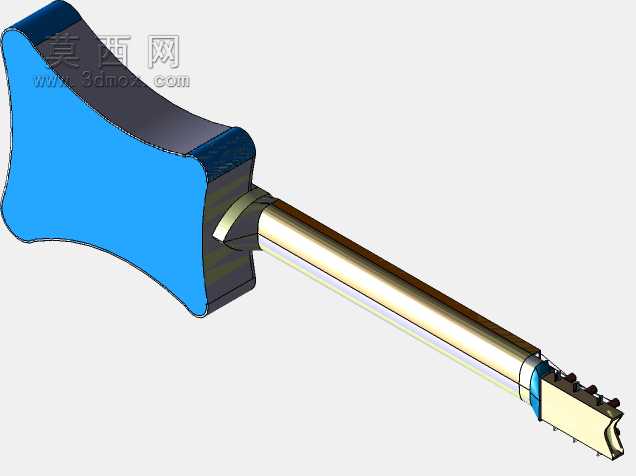

　　外形尺寸上，整体有效弦长保留了标准电吉他的648mm规格，这个尺寸是经过大量演奏者手感验证的，不能为了造型随意改动，不然会影响按弦手感与音准稳定性；琴身总长度控制在980mm，最宽处210mm，最窄的琴颈握持位置厚度20mm，和常规电吉他的握持尺寸保持一致，不会因为异形造型让演奏者产生手感陌生感。安装边界这块，琴身背面的背带钉位置做了两处可调预留孔位，适配不同身高演奏者的背带挂载角度，琴颈与琴身的连接采用了螺栓连接的嵌入式结构，连接面做了0.2°的倾角预调，保证琴颈钢筋调节余量充足，后期维护不需要拆解整个琴身结构。

　　功能特性上，这款吉他保留了六弦电声吉他的全部核心功能，琴身内部的共鸣腔做了非对称的导流结构，不是常规的封闭矩形腔体，而是顺着异形外观的切角做了弧形导音槽，实际声学测试的时候，中低频的共鸣比同尺寸常规异形琴更饱满，不会因为造型切割损失音色厚度。指板的品丝位置严格按照十二平均律计算排布，建模时每一个品丝的安装槽都预留了0.1mm的安装公差，方便后期装配时调整品丝高度，避免打品问题。琴头的弦钮安装孔位采用了3+3的对称排布，和常规六弦吉他的弦钮规格通用，后期更换配件不需要单独开模，降低维护成本。

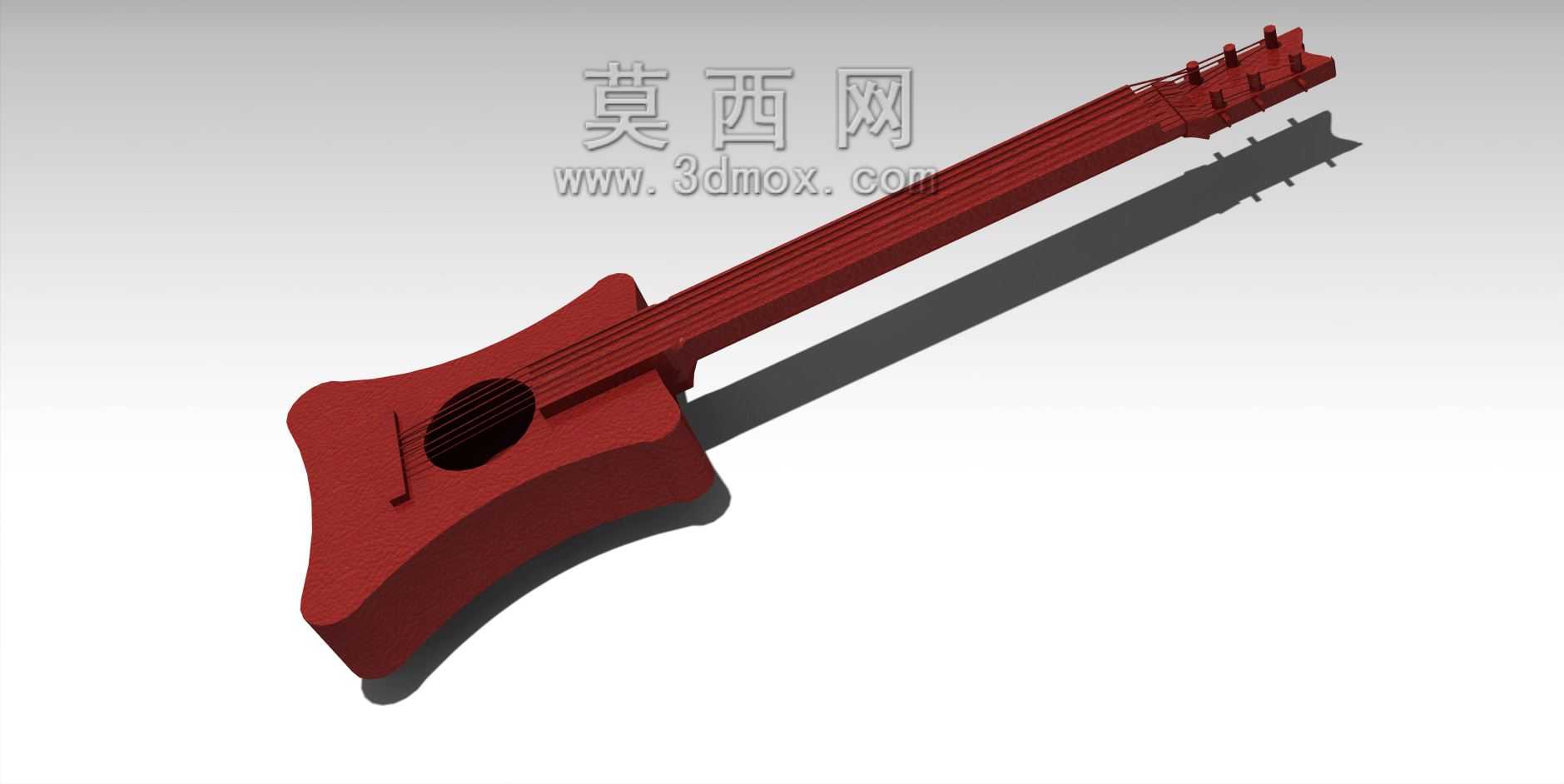

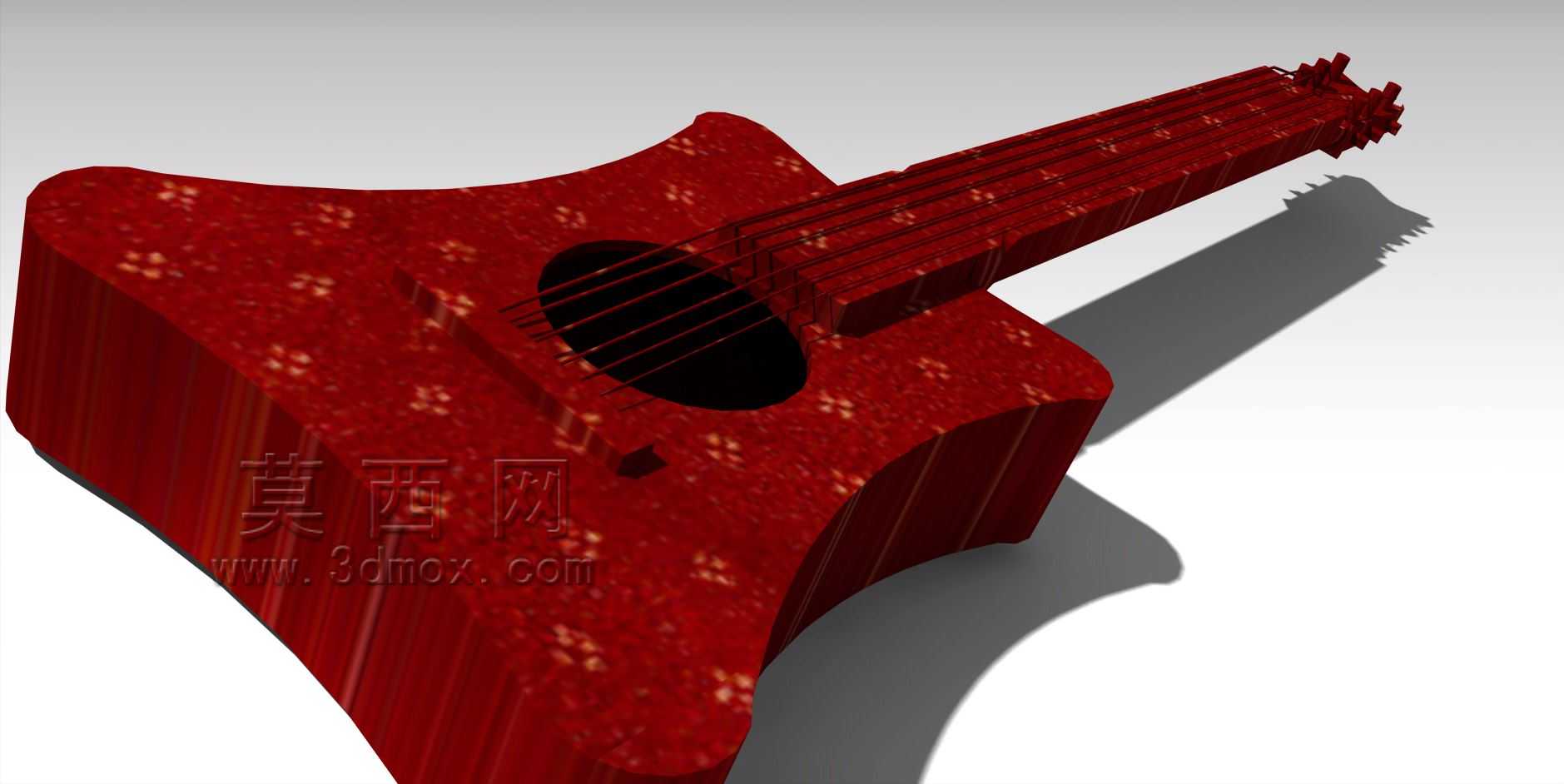

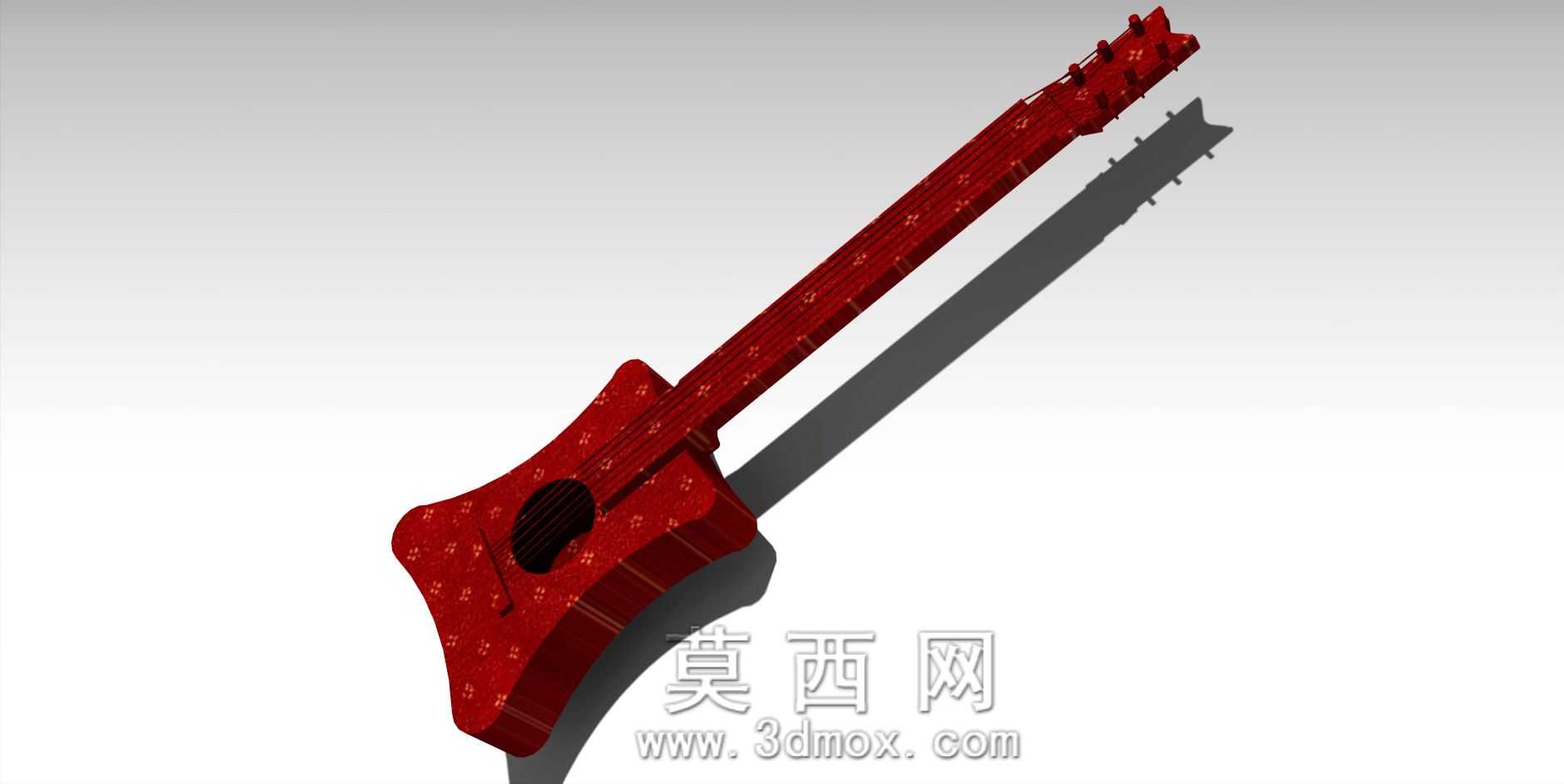

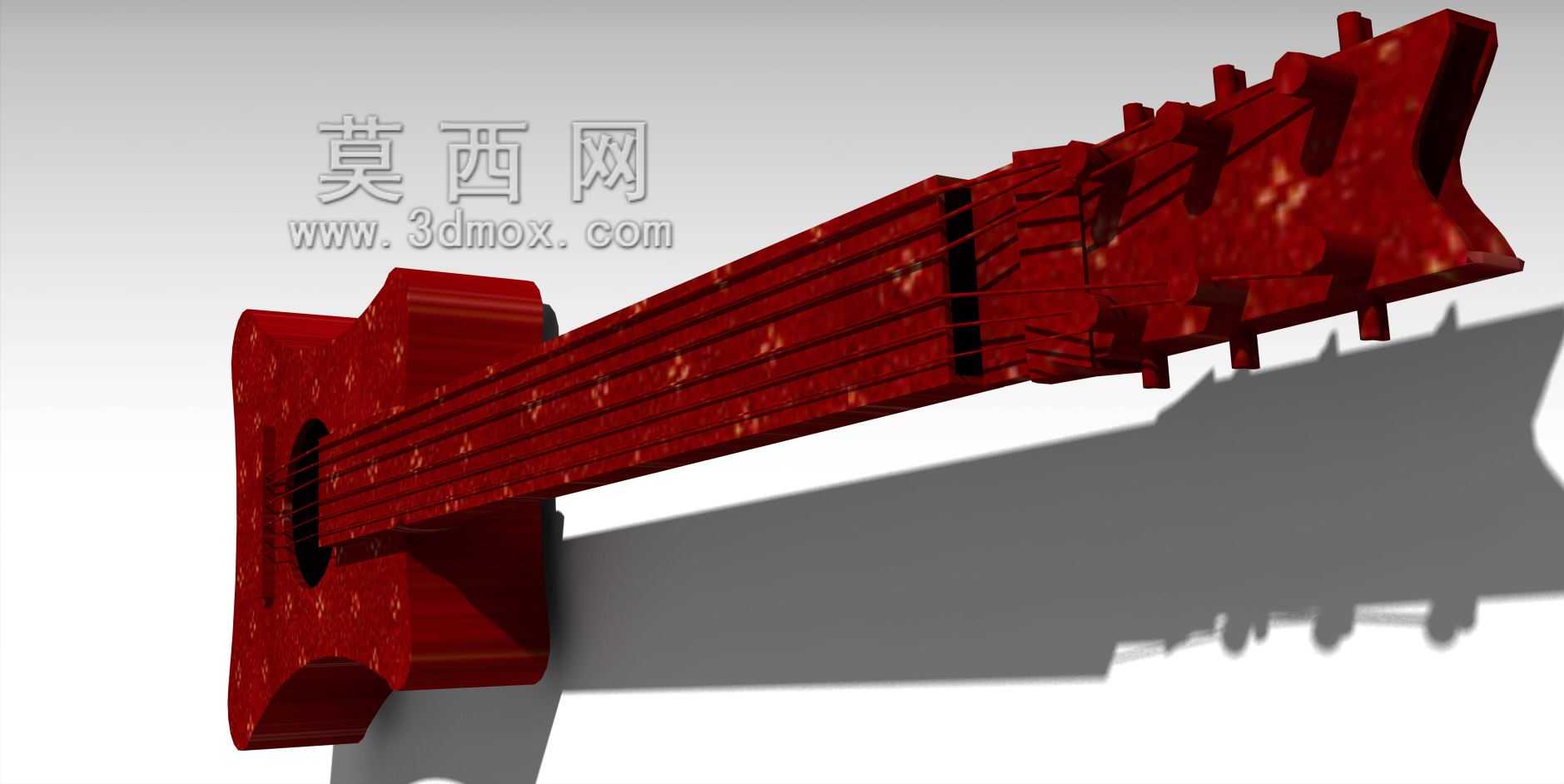

　　设计思路上，最初的创意点来自于演出舞台的光影效果，红色的纹理外观在舞台追光下会有明显的肌理反光，所以建模时特意在琴身表面做了细微的菱形凹凸纹理，深度控制在0.3mm，既不会影响持琴时的触感，又能在灯光下呈现出层次丰富的反光效果，不会像光滑漆面那样出现大面积反光过曝的问题。琴身的边角位置全部做了R3的圆角处理，避免演出时快速移动剐蹭到演出服或者划伤手部，之前做过的一款异形道具琴就是因为边角没做倒圆，彩排的时候刮坏了演出服，这次特意把所有外露棱边都做了圆角校验，没有一处尖锐直角。

　　实际落地验证的时候，还考虑到了陈列场景的需求，琴身底部做了一个隐藏式的支架安装孔，不需要额外配专用琴架，用通用的乐器展示支架就能直接固定，适配潮店、展会的静态陈列需求，孔位做了沉头处理，平时演奏的时候装上同色的密封塞，完全不会影响外观完整性。电路仓的盖板位置做在了琴身背面的切角凹陷处，既方便后期更换电池、调整电路，又不会在正面看到盖板缝隙，保持外观的整体感。

　　建模过程中，把所有的装配干涉都做了排查，比如琴颈内部的钢筋调节通道、琴身内部的走线槽、拾音器的安装沉孔，每一个配合面都预留了合理的装配公差，不会出现后期装配时零件装不上的问题，之前帮同行改模型的时候经常遇到建模只做外观、内部结构完全没考虑装配余量的问题，这次从草图阶段就把生产装配的公差带考虑进去，不管是3D打印做样机，还是开模做小批量量产，都能直接用模型出工程图，不需要再做大幅度的结构调整。
