带杆夹结构的圆柱式扩张夹持组件

　　在工装夹具、小型装配工位以及轻载定位机构的实际应用场景里，这类带杆夹的圆柱扩张组件是很常见的执行部件，很多做非标自动化的结构工程师在做小工件内孔定位、薄壁件撑紧固定的方案时，都会优先考虑这类结构的衍生设计。从实际使用逻辑来看，这个组件的核心功能是通过上部圆柱主体的内部扩张动作，实现对套在其外侧的带内孔工件的内撑固定，下部的杆夹结构则负责整个组件与安装杆、支撑导杆的快速锁紧固定，不需要额外加工复杂的安装基座，只要有对应直径的圆杆就能完成组件的位置固定，调整工位高度的时候只需要松开杆夹的锁紧结构就能上下滑移，调整到位后重新锁紧即可，适配很多需要频繁换型、调整工位高度的柔性装配场景。

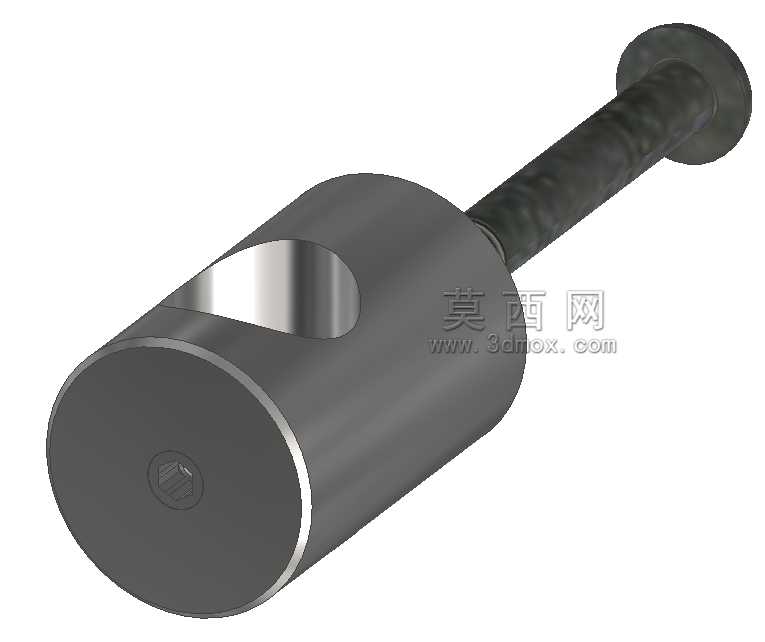

　　从结构设计的思路来看，上部的圆柱主体做了单侧的开口槽设计，顶部预留了内六角锁紧驱动孔，当通过顶部的驱动件施加锁紧力时，圆柱主体的开口槽会产生微量的弹性形变，让圆柱的外圆尺寸产生可控的扩张量，这个扩张量不需要太大，一般单边0.1-0.3mm就足够撑紧内壁光滑的薄壁工件，比如小型塑料套筒、薄金属衬套这类零件，撑紧后不会在工件表面留下夹痕，也不会因为夹持力过大导致薄壁件变形，相比外侧夹爪的夹持方式，内撑固定的方式能完全露出工件的外表面，方便后续做涂胶、检测、外圈装配等工序，不会有夹持干涉的问题。圆柱侧面的开孔不是工艺孔，是扩张形变的让位结构，能让圆柱壁的形变更加均匀，避免局部应力集中导致的零件疲劳断裂，长期反复锁紧松开也不会出现塑性形变，保证扩张尺寸的一致性。

　　下部的杆夹结构和上部扩张主体是同轴设计的，杆夹的内孔和常用的直径12mm、16mm的标准安装导杆适配，锁紧方式采用侧压锁紧，锁紧力足够支撑上部扩张组件加上被夹持工件的总重量，在轻载作业场景下不会出现下滑偏转的问题。整个组件的外形边界非常规整，上部圆柱的外径根据适配的工件内孔做匹配设计，整体的外轮廓没有突出的尖角、凸台，在工位布局的时候不会和周边的送料机构、检测传感器产生干涉，安装的时候不需要预留太大的避让空间，很适合在紧凑的小型装配台、多工位转盘机构上布置。

　　从实际选型的角度来说，这类扩张组件的扩张行程、撑紧力和圆柱壁的厚度、开口槽的宽度直接相关，建模的时候需要重点核算开口槽处的弯曲应力，确保在最大扩张量的时候，材料的应力处于弹性变形区间内，不会因为超过屈服强度导致零件失效。杆夹部分的锁紧螺钉位置做了沉孔设计，锁紧后螺钉头不会突出杆夹的外圆柱面，避免安装调整的时候刮蹭操作人员或者周边的管线。整个零件的加工工艺性很好，上部圆柱和下部杆夹的主体可以采用棒料一次车削成型，开口槽和侧面让位孔通过铣削加工即可完成，顶部的驱动内孔采用标准内六角规格，不需要定制特殊的锁紧工具，现场维护调整的时候用常规的内六角扳手就能操作，降低了现场的工装维护成本。

　　在实际的生产线应用里，这类组件经常被用在小型轴承衬套的压装工位、塑料套筒的印刷定位工位、小五金件的焊接定位工装里，相比定制的专用涨套，这种结构的零件加工成本低，更换方便，当需要适配不同内孔尺寸的工件时，只需要更换上部的扩张圆柱部分，下部的杆夹结构可以通用，能大幅降低多品种小批量生产场景下的工装投入成本。建模的时候需要注意扩张圆柱的外圆和杆夹内孔的同轴度公差，一般要控制在0.02mm以内，否则撑紧工件后会出现工件偏摆的问题，影响后续工序的加工精度。侧面的让位孔位置要和开口槽的位置对应，确保扩张的时候圆柱壁的形变均匀，不会出现单边扩张量过大导致的工件装夹歪斜。杆夹的锁紧螺纹孔要垂直于杆夹的内孔轴线，保证锁紧的时候锁紧螺钉的端面能均匀压在安装导杆的表面，避免点接触导致的锁紧力不足、容易松动的问题。
