环形轨道覆盖法兰盘结构设计

　　在各类工业输送系统、管道布设场景以及设备端面防护结构中，这类环形法兰式覆盖件是应用频次极高的基础构件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，往往只画个环形拉伸就草草出图，实际到装配环节才会发现各种适配问题。从实际工程落地的角度看，这类构件首先要匹配安装端面的边界尺寸，内孔需要精准避让穿过的轨道、轴类或者管道外径，不能出现运动干涉，外圆尺寸则要完全覆盖安装基座的连接孔位，保证所有紧固件都能在覆盖件的压紧范围内，避免局部压合不实出现缝隙。

　　设计这类构件的时候，首先要考虑的是实际工况的受力情况，如果是用在轨道端部的覆盖防护，需要承受轨道运行过程中传递的小幅振动，因此厚度设计不能过薄，否则长期受振会出现翘曲变形，导致覆盖件与基座之间出现间隙，落入粉尘或者切削液影响内部轨道的运行精度；如果是用在管道端面的连接密封，还要在压紧面预留密封件的安装槽位，保证密封垫片受压均匀，不会出现局部渗漏的问题。很多新手设计时容易忽略安装倒角的处理，这类环形构件的内外圆棱边如果不做倒角处理，安装时很容易刮伤穿过的轴件或者管道外壁的防腐层，外棱边的倒角也能避免安装人员操作时被锐边划伤，同时倒角尺寸要匹配紧固件的安装空间，不能让螺栓头的压紧面落在倒角区域，导致压紧力不足。

　　从实际应用场景来看，这类构件在自动化输送线的轨道端部使用时，主要作用是封闭轨道型材的端面，防止杂物进入轨道内部卡滞滚轮，同时作为轨道端部的限位结构安装基准，可在覆盖件上加装缓冲垫或者限位螺钉，限制输送滑块的行程极限；在液压管路系统中，这类法兰覆盖件可作为管路检修口的端盖使用，拆卸后即可对管路内部进行清理或者检测，不需要拆解整段管路，大幅降低设备维护的工作量；在旋转设备的轴端防护场景中，这类构件可固定在轴承座的端面，遮挡轴承的外露部分，防止外界粉尘、切削液进入轴承滚道，延长轴承的使用寿命。

　　建模过程中需要重点关注几个尺寸链的校核：首先是内孔与穿过件的配合间隙，间隙过小会导致安装困难，热胀冷缩时还会出现卡滞，间隙过大则会出现晃动，无法起到定位防护的作用，一般根据工况温度范围预留0.2-0.5mm的间隙即可；其次是安装孔的位置度公差，孔位偏差过大会导致螺栓无法顺利穿入，强行装配会产生额外的装配应力，长期使用容易出现螺栓断裂或者构件变形；另外是构件两端面的平行度公差，如果平行度超差，压紧后会出现局部缝隙，无论是密封还是防护效果都会大打折扣。

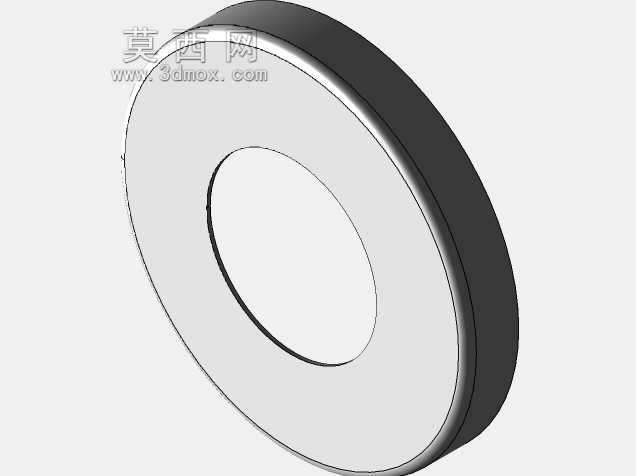

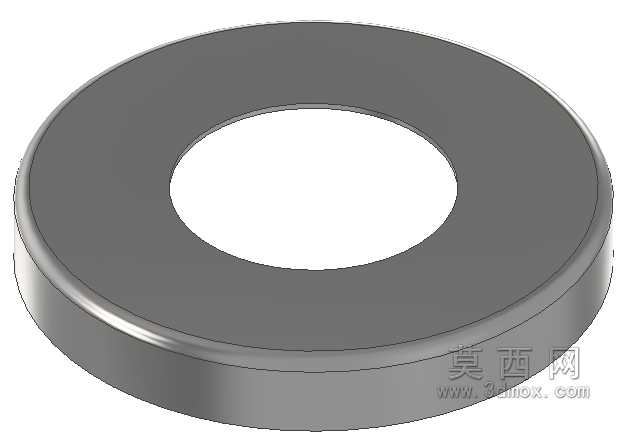

　　很多设计人员在做这类零件的三维建模时，习惯直接用拉伸命令生成实体，忽略了工艺性的考量，实际上这类环形零件如果采用切削加工工艺，需要在建模时预留加工余量，同时考虑材料的切削性能，如果是采用板材冲压成型，则要注意圆角半径的设计，避免冲压时出现开裂，同时预留冲压后的整形余量。不同的使用场景对材料的选择也有区别，普通工况下采用Q235钢材做表面发黑处理即可满足需求，有防腐要求的场景可以采用304不锈钢材质，有轻量化要求的设备上也可以采用铝合金材质做阳极氧化处理，但是要注意不同材料的压紧力差异，铝合金材质的覆盖件不能施加过大的螺栓预紧力，否则会出现压痕甚至变形。

　　在实际装配过程中，这类构件的安装顺序也有讲究，需要先将内孔穿过对应的轨道或者管道，对齐安装孔位后再对角逐步拧紧螺栓，不能一次性将单颗螺栓拧死，否则会导致构件偏斜，出现局部间隙。如果是需要经常拆卸的检修口端盖，还可以在建模时在构件上预留拆卸螺纹孔，拆卸时拧入螺钉即可将构件顶出，避免用撬棍硬撬损坏安装端面。这类看似简单的环形构件，实际上在整套设备中起到的防护、密封、限位作用不可替代，细节设计的合理性直接影响整套设备的运行稳定性和维护便捷性，结构设计人员需要结合实际工况反复校核尺寸和公差，不能因为零件结构简单就忽略设计细节。
