4000升蒸汽热水集成供油装置

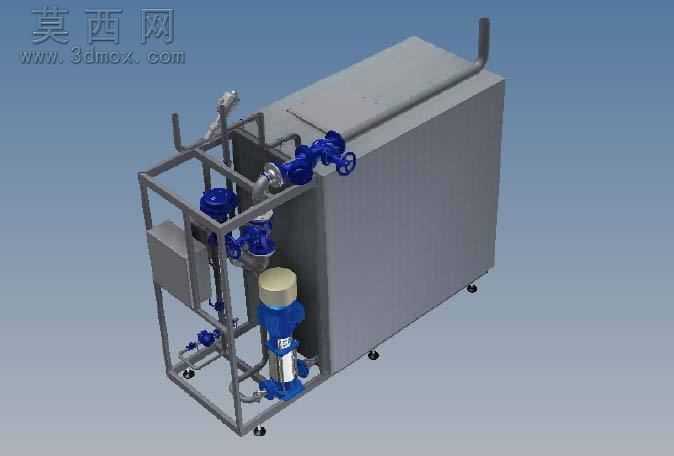

本模型为4000升容量的蒸汽热水集成供油装置，整体采用模块化集成设计思路完成三维建模，将储油罐体、管路阀组、动力输送部件、换热组件整合为一体化撬装结构，大幅缩减现场安装调试的工作量。建模过程中对各部件的装配关系做了精准还原：主体储油箱采用长方体立式结构，外部设置隔热保温层结构，减少储油过程中的热量损耗，箱体底部配置可调式支撑脚轮，既满足设备就位后的调平需求，也支持短距离移位调整。装置左侧集成撬装框架上，依次排布了立式多级增压泵、钎焊式换热器、角座控制阀组、双隔离蒸汽截止阀、Y型过滤器、蒸汽控制阀门以及电控面板部件，所有管路走向按照实际流体输送逻辑排布，阀门操作位预留了充足的操作空间，符合工业设备的人机工程设计要求。材质渲染上，储油箱体外层采用哑光金属灰的保温板材材质，撬装框架采用标准碳钢方管的金属质感，阀门部件采用蓝色烤漆铸钢材质，泵体做了蓝白分色的工业涂装效果，管路根据输送介质差异做了材质区分，蒸汽管路采用耐高温金属材质，输油管路采用无缝钢管材质，电控箱体采用冷轧板喷塑的浅灰质感，整体渲染效果贴近真实工业设备的外观状态。结构设计上重点考虑了能源利用效率，通过钎焊换热器实现蒸汽与热水的热量交换，配合双隔离蒸汽阀组实现蒸汽通路的可靠切断，过滤器可拦截管路中的杂质避免堵塞阀芯与泵体，增压泵负责为热水循环提供稳定动力，角座控制阀可根据工况调节回路流量，整套装置可稳定供应厂区热水环网使用，同时满足现行的卫生安全规范，避免军团菌滋生风险。建模时对所有法兰连接位、阀门手轮、泵体接线盒、仪表接口等细节都做了1:1还原，可直接用于方案展示、施工交底以及教学演示场景。
