奶油填料机运动演示机械结构设计

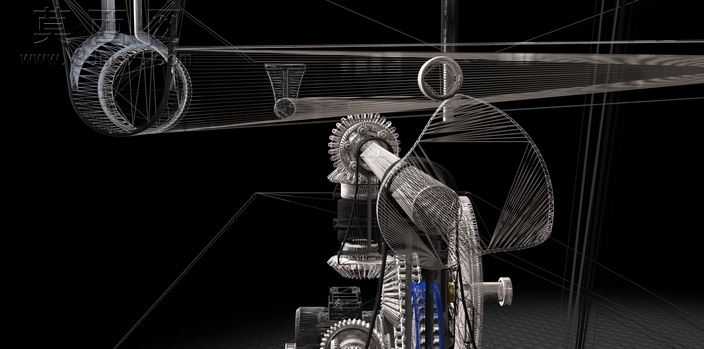

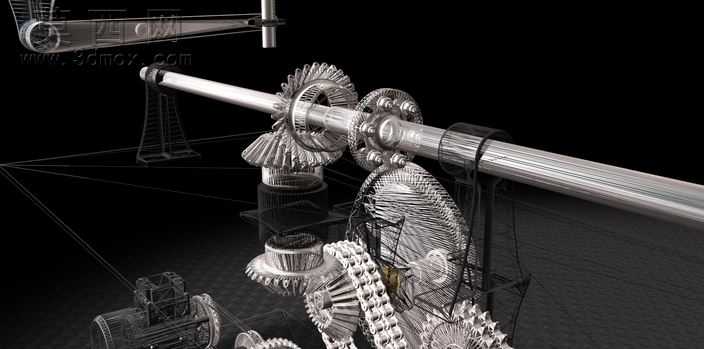

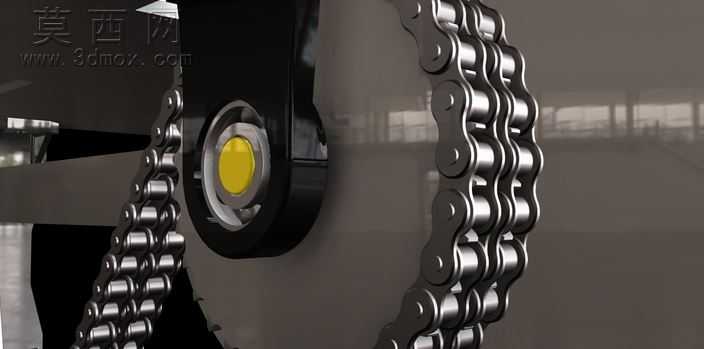

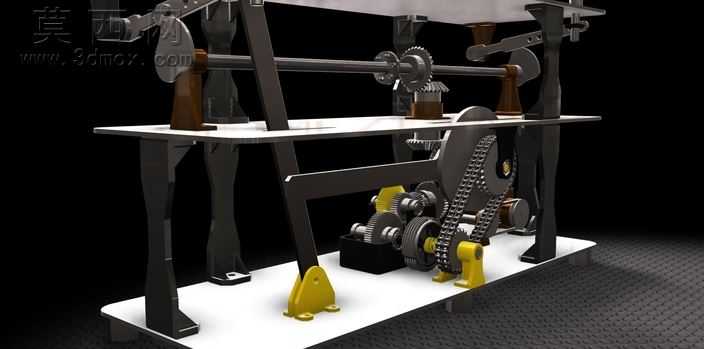

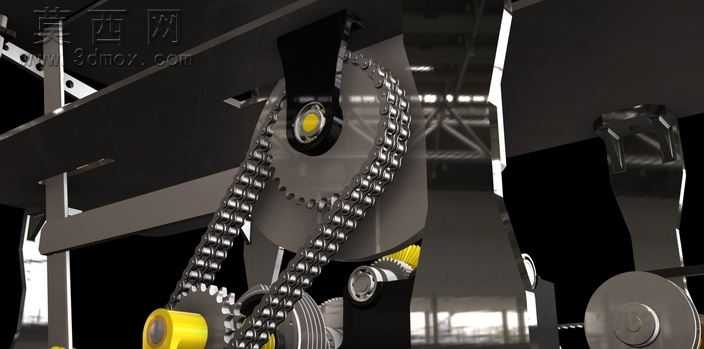

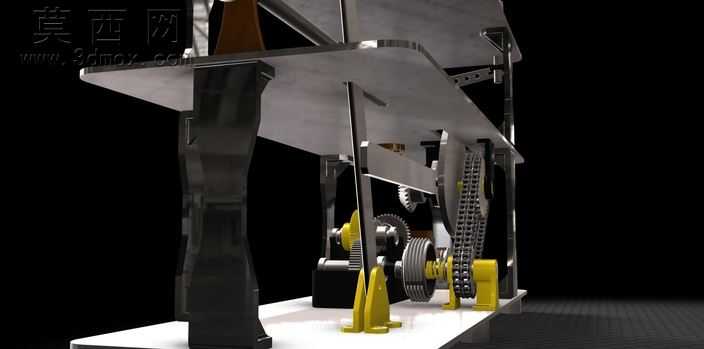

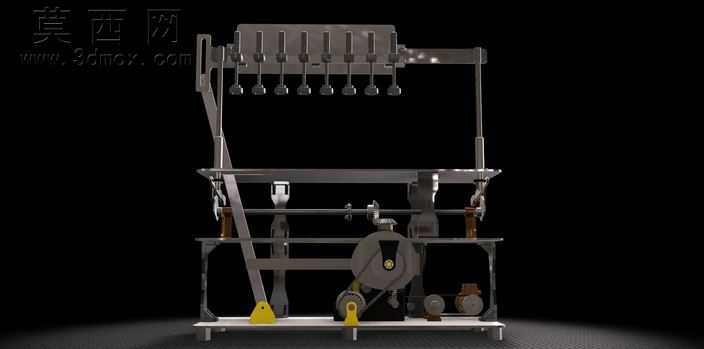

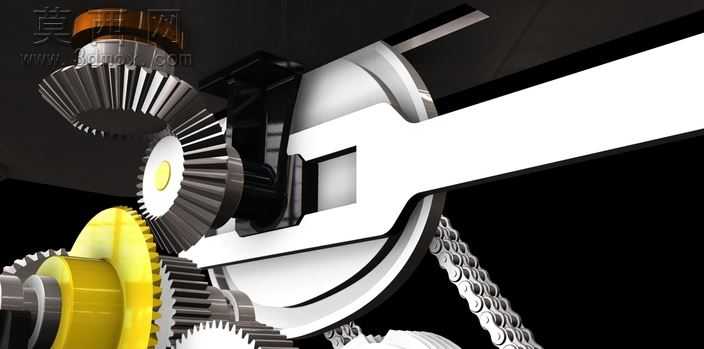

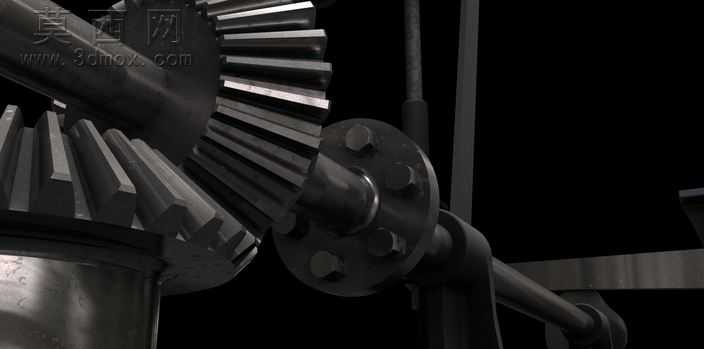

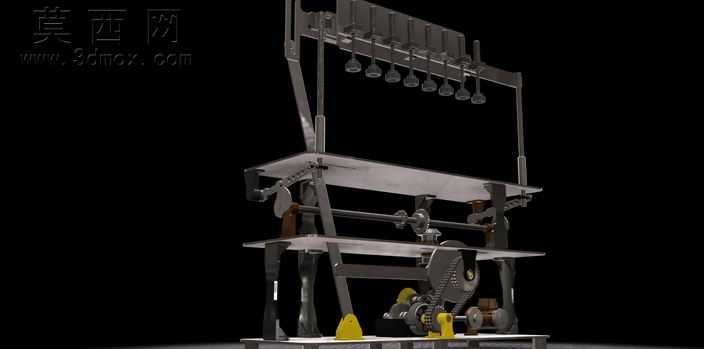

本作品是基于奶油填料机功能原型打造的机械运动演示三维模型，核心设计目标是拆解、展示填料类设备的核心传动逻辑，为机械设计学习者提供直观的机构运动参考素材。模型在三维建模过程中，对实际奶油填料机的复杂结构做了合理简化，剔除了非核心的冗余零部件，重点保留了能够完整呈现动力传递、动作执行逻辑的核心机构单元，让学习者可以清晰观察每一处传动环节的运动配合关系。模型整体采用分层式机架结构，上下两层安装平台通过立式支撑腿稳固连接，下层平台作为动力输入与主传动区，布置了驱动电机、齿轮减速组、链传动机构，动力从电机输出后，经过多组不同模数的圆柱齿轮啮合完成一级减速，再通过滚子链与链轮的配合将动力传递至上层的执行机构；上层平台作为动作执行区，集成了凸轮盘、摇杆机构、填料执行喷嘴组件，其中标注为“Giro_Leva_01”的凸轮盘与驱动件做了运动约束绑定，可完整模拟喷嘴的往复蘸取、填料动作循环。在渲染与材质设置上，模型对不同功能的零部件做了明确的材质区分：机架、支撑结构采用哑光黑色金属材质，突出结构的稳固质感；齿轮、链轮、传动轴等传动零件采用银灰色金属材质，清晰展现传动件的轮廓与啮合关系；底部的支撑脚、关键定位部件采用醒目的亮黄色工程塑料材质，既还原了实际设备的安全标识设计，也能让观察者快速定位机构的固定基准点；平台台面采用白色哑光板材材质，和深色结构件形成强烈视觉对比，让上层的执行机构动作更易观察。设计过程中并未一味追求机构的传动效率最优，而是以教学演示为核心导向，刻意将各传动单元的布局做了外露式处理，没有添加额外的密封外壳、遮挡护板，确保每一组齿轮啮合、每一处凸轮从动件的运动轨迹、链传动的张紧配合关系都能完整呈现。模型还配套设置了完整的运动仿真约束，将凸轮与从动摇杆、齿轮啮合副、链传动副都添加了符合机械原理的运动配合关系，运行仿真时可以完整观察到从动力输入到喷嘴执行填料动作的全流程运动，直观展现速度增减、运动形式转换的全过程，帮助学习者理解机械传动系统中动力分配、动作时序配合的设计逻辑，是机械原理学习、机构设计参考的优质演示模型。
