双圆柱滑块式锥齿轮注塑成型模具结构

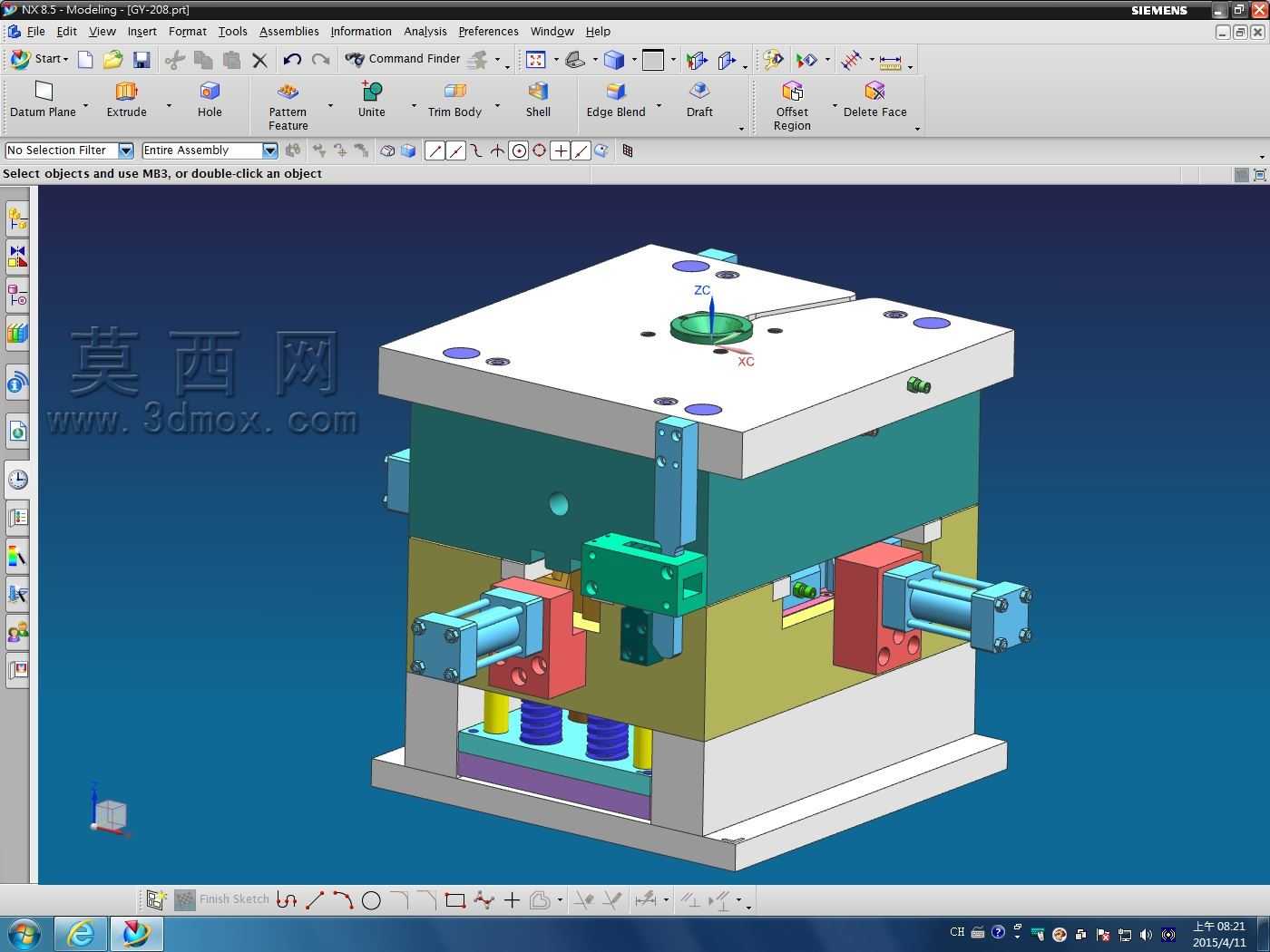

　　这套模具的核心应用场景是小模数锥齿轮的批量注塑生产，这类锥齿轮广泛用于小型传动机构、智能家居驱动组件、办公设备走纸机构、精密玩具传动系统中，对成型后的齿形精度、同轴度、脱模形变控制有较高要求。设计之初首先考虑的是锥齿轮的侧向成型需求，由于锥齿轮的齿形沿轴向存在锥度，且轮齿分布在圆锥面上，常规直顶脱模会拉伤齿面，因此采用双侧对称布置的圆柱滑块结构，两个滑块分别成型锥齿轮对应侧的齿形区域，合模时滑块通过斜导柱驱动精准复位，配合定模型腔完成整个齿轮轮廓的封闭成型，开模时滑块先沿水平方向抽出足够距离，完全脱离轮齿的倒扣区域后，顶出机构再动作将成型件从型芯上顶出，从根源上避免脱模过程中齿面被拉毛、齿形变形的问题。

　　模具的整体模架采用标准龙记模架规格，长宽方向的安装边界适配市面上常用的120吨卧式注塑机拉杆间距，上下模座的厚度匹配注塑机的最大最小模厚要求，无需额外加装垫板即可直接上机安装，浇口采用点浇口结构，开设在锥齿轮的大端端面中心位置，熔体填充时从中心向四周轮齿均匀扩散，能有效减少轮齿部位的熔接痕，保证每个齿的填充密度一致，降低成型后齿轮传动的噪音与磨损。冷却回路的设计围绕成型周期优化展开，定模型腔板内围绕型腔开设环形冷却水道，动模型芯内部采用隔水片式冷却结构，两个圆柱滑块内部也单独开设了冷却孔，接入冷却水后能保证整个成型区域温度均匀，避免锥齿轮因冷却不均产生翘曲，导致齿圈跳动超差。顶出机构采用顶针+顶板的组合顶出方式，

　　顶针布置在齿轮的轮毂端面以及流道凝料位置，顶出力均匀分布，不会在齿轮的齿面或者安装基准面上留下顶出痕迹，保证成型件的装配基准面精度。导向定位方面，除了模架自带的导柱导套外，在两个圆柱滑块的外侧额外加装了精定位锁块，合模时滑块与定模、动模的贴合面通过锥面定位，抵消注塑过程中滑块受到的型腔内压，避免滑块产生位移导致齿形错边，保证锥齿轮的齿距累积误差控制在精密传动允许的范围内。模具的复位机构采用弹簧+复位杆的双重复位结构，合模时复位杆先推动顶针板回到初始位置，弹簧提供预紧力避免顶针在合模过程中与滑块发生碰撞，整套结构的动作逻辑经过反复校核，开模、抽芯、顶出、复位的动作顺序不存在干涉风险，实际生产中能实现连续自动化运行，

　　无需人工额外调整动作参数。针对锥齿轮成型常见的收缩率问题，设计时在齿形方向预留了对应塑料材质的收缩余量，两个滑块的对合面处预留了排气槽，深度控制在0.02mm以内，既能排出型腔内的空气避免填充不足产生缺胶、烧焦缺陷，又不会出现飞边影响齿形精度。日常生产维护时，两个圆柱滑块可以单独拆卸，不需要将整套模具从注塑机上拆下就能完成滑块部位的抛光、磨损修复作业，降低了停机维护的时间成本，适配中小批量精密锥齿轮零件的柔性生产需求。
