双型腔精密注塑模具结构设计方案

这套双型腔注塑模具主要应用于消费电子类小型方形塑料壳体零件的批量注塑生产场景，适配卧式注塑机安装使用，能够在单模次注塑循环中同时成型两个相同的塑料制件，相比单型腔模具可大幅提升单批次生产效率，降低单位制件的生产能耗与人工分摊成本，适配常见的ABS、PC、改性PP等通用热塑性塑料的注塑加工需求。

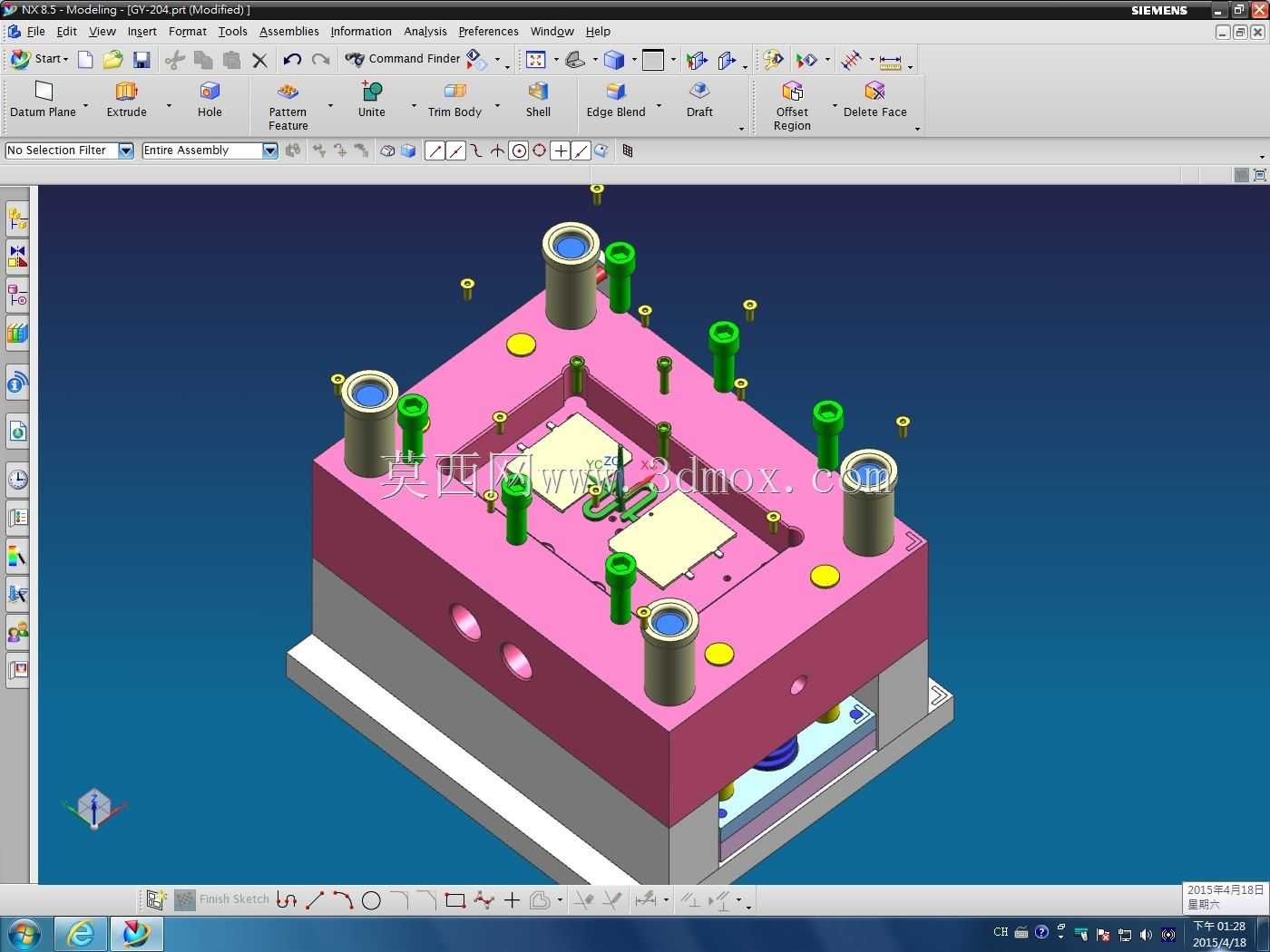

在功能特性上，模具采用标准两板模结构布局，整体模架采用上下分层叠装设计，定模侧设置有对称分布的主流道与分流道结构，能够将熔融塑料均匀输送至两个型腔内，保证两个型腔内的塑料熔体填充速度、压力保持一致，避免出现填充不均、制件飞边或缺料的问题。动模侧集成了顶出复位机构，分布在模架四角的导柱导套能够保证合模过程中的定位精度，避免合模错位导致的型腔损伤或制件尺寸超差。

设计过程中，重点考量了生产过程中的冷却均衡性，在型腔周边均匀布置了多组循环冷却水路，通过冷却水的持续循环带走注塑过程中传递到模架的热量，缩短制件冷却定型的等待时间，同时保证两个型腔的温度场分布均匀，避免制件出现冷却不均导致的翘曲变形、内应力残留等质量问题。顶出机构采用多顶杆均匀分布的设计，顶出力作用点对应制件的刚性结构区域，避免顶出过程中顶穿制件表面或留下明显顶痕，保证成型后制件的外观质量符合装配要求。

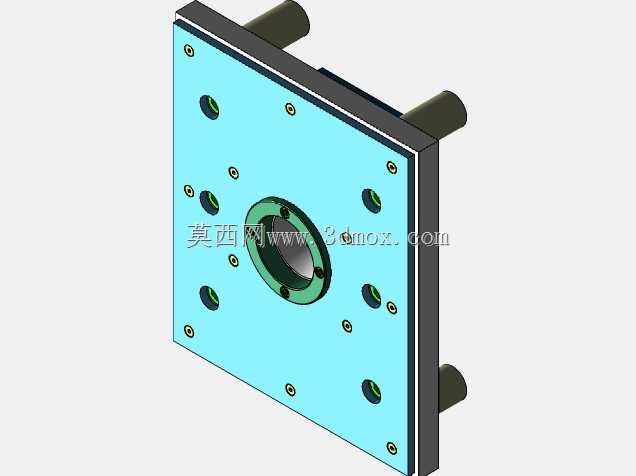

在安装边界上，模具整体外形为规整的方形模架结构，上下模的安装平面平整度符合通用注塑机的装夹要求，模架总厚度适配常见120吨-160吨吨位卧式注塑机的开模行程范围，浇口套的进料口尺寸与注塑机射嘴尺寸匹配，顶出孔位置与注塑机的顶杆位置对应，无需额外改装即可直接上机安装调试。模具的导向机构、冷却水路接口、紧固螺丝均采用行业通用标准规格，日常生产维护时的配件替换便捷，能够适配车间常规的模具保养作业流程，减少设备停机维护的等待时间。整套模具的结构设计紧凑，没有多余的冗余结构，在保证结构强度满足长期生产需求的前提下，尽可能控制模架整体重量，降低注塑机的负载损耗。
