圆柱滑块式齿轮注塑成型模具结构

项目分类:注塑模图纸 发布时间:2021-11-04 ID:368179
  • 圆柱滑块式齿轮注塑成型模具结构

  这套模具结构针对小模数圆柱齿轮的批量注塑成型开发,核心采用侧向圆柱滑块抽芯机构,解决齿轮外周带侧凹特征无法直接开模顶出的成型痛点。在精密传动部件生产场景中,这类模具多用于消费电子、小型减速箱、智能家居传动模块内的圆柱齿轮加工,成型后的齿轮齿形精度可满足中低速轻载传动的啮合要求,避免侧抽芯动作拉伤齿面或成型倒扣位置。

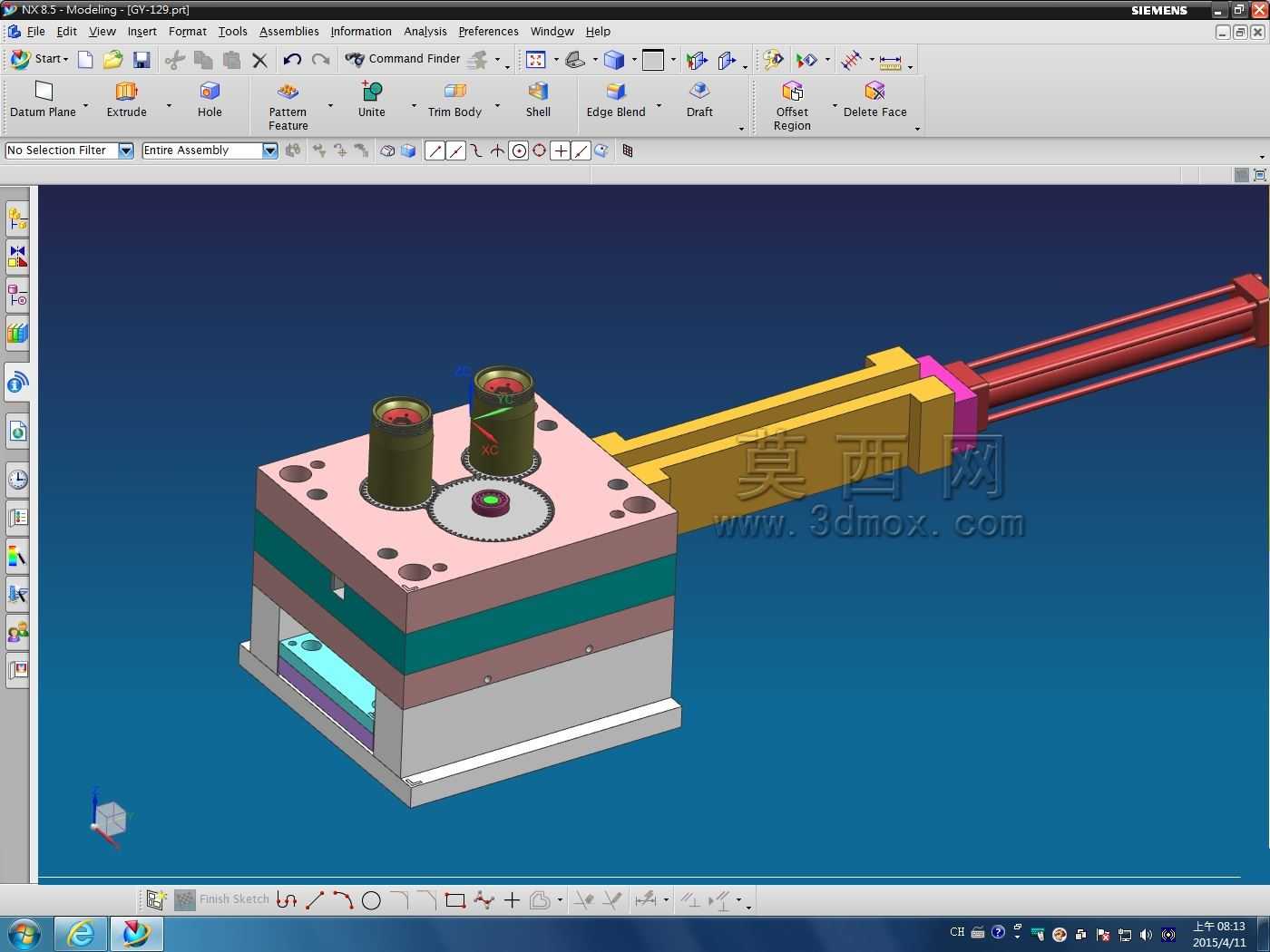

  从结构布局来看,模架采用标准三板式叠层结构,自上而下依次为定模固定板、流道板、定模板、动模板、方铁、动模固定板,侧向抽芯组件布置在模具的出料侧,滑块本体采用圆柱导向结构,相比传统矩形滑块,圆柱导向配合面加工难度更低,配合间隙更容易控制,长期生产过程中不易出现卡滞、飞边溢出的问题。滑块的抽芯动力由内置式液压缸提供,液压缸行程匹配齿轮侧凹的抽芯距离,抽芯动作设置在开模后、顶出动作前的时序节点,合模前滑块先行复位,由定模侧的楔紧块承受注塑过程中的型腔内压,避免注塑压力推动滑块移位造成成型件尺寸超差。

  浇注系统采用点浇口进料,浇口位置设置在齿轮端面的中心凸台处,开模时流道板与定模板先分型,自动拉断点浇口凝料,无需后续人工修剪浇口,减少成型后工序的工作量。型腔部分采用镶拼式结构,齿形镶件使用预硬模具钢精加工后做氮化处理,表面硬度达到HRC58-62,提升齿面的耐磨性能,延长模具的量产寿命;镶件与模板的配合采用H7/m6过渡配合,既保证装配定位精度,也方便后续维护时更换磨损的齿形镶件,无需整套报废模架。

  冷却回路围绕型腔、滑块两个核心发热区域布置,型腔部分采用环形随形冷却水道,距离型腔壁的距离保持在1.5倍水道直径,保证冷却均匀性,避免齿轮成型后因冷却速率不一致出现齿形翘曲、收缩不均的问题;圆柱滑块内部单独设置隔水片式冷却回路,降低滑块区域的模温,防止侧抽位置出现粘模、拉丝缺陷。顶出系统采用顶管顶出结构,顶管作用在齿轮中心的轮毂位置,顶出力均匀分布,避免顶出过程中齿轮薄壁位置出现顶白、变形问题,顶管内部设置复位杆,合模时带动顶出板先行复位,防止顶管与定模型芯发生碰撞。

  安装边界方面,这套模架的外形尺寸适配120吨-160吨规格的卧式注塑机,定位圈直径匹配注塑机定模固定板的标准定位孔尺寸,浇口套球面半径与注塑机喷嘴球面半径匹配,防止注塑过程中出现溢料问题;动定模的安装孔位按照标准注塑机的拉杆间距设计,无需额外改装即可直接上机安装。模具的开模行程设置满足齿轮加凝料的总顶出高度要求,侧向滑块的抽芯行程预留3-5mm的安全余量,避免长期生产中滑块行程磨损导致抽芯不到位的问题。导柱导套采用可拆卸式标准件,布置在模架的四个角位,合模时的导向精度控制在0.02mm以内,保证动定模合模后齿形型腔的同轴度,避免成型齿轮出现齿圈偏心、传动卡顿的问题。

  在实际量产调试中,这套结构的圆柱滑块导向段需要定期涂抹高温润滑脂,减少往复抽芯动作的磨损,楔紧块的楔紧角度设置比滑块的斜度大2度,保证合模后楔紧块能完全压紧滑块,抵消注塑过程中的侧向压力;冷却回路的进水温度控制在25-30摄氏度,保证成型周期稳定在25-30秒每模,成型后的齿轮齿圈径向跳动公差可控制在0.03mm以内,满足常规精密传动的装配要求。
