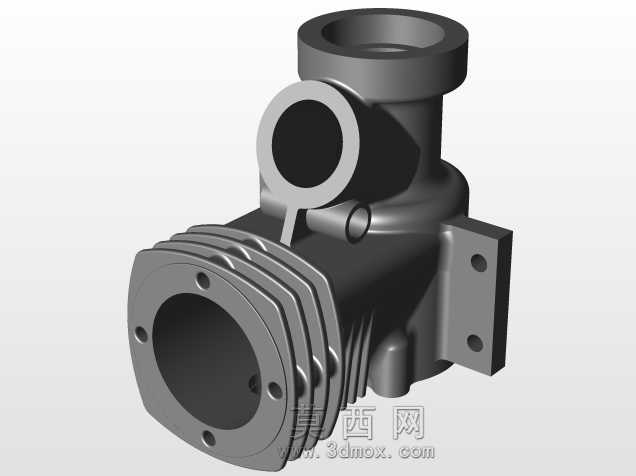

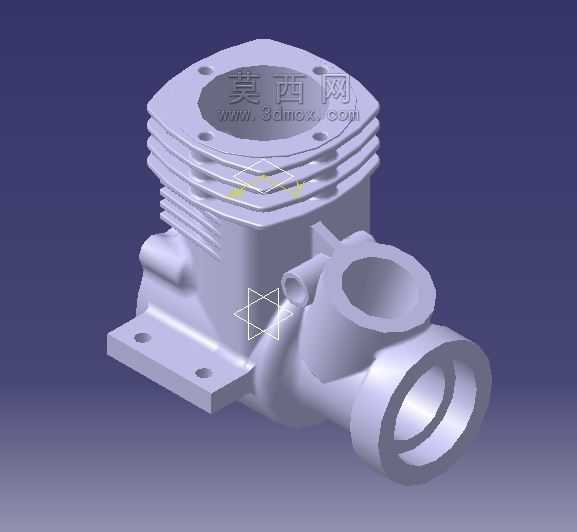

小型单缸二冲程发动机缸体结构设计

　　这款二冲程动力单元的缸体结构，在小型通用动力场景中有着极高的适配性，常见于手持园林机具、小型航模动力、便携发电设备以及轻型越野摩托的动力配置中，这类动力单元的核心优势在于结构简单、功重比高，同排量下往复运动部件更少，能够在较小的体积重量下输出足够的动力，非常适合对安装空间、整机重量有严格限制的便携类动力设备。从实际使用场景来看，这类缸体需要兼顾散热效率、进气扫气效率以及结构强度三者的平衡，设计过程中首先要匹配对应的扫气气道布局，二冲程发动机的扫气效果直接决定了动力输出效率与燃油消耗水平，缸体上集成的扫气道、排气口以及进气转接位的角度、截面尺寸都经过反复校核，确保活塞运行到对应行程位置时，新鲜混合气能够充分置换缸内的燃烧废气，

　　避免废气残留导致的燃烧不充分、动力输出顿挫问题。缸体外壁的散热鳍片布局并非均匀排布，而是对应缸内高温区域做了密度差异化设计，靠近燃烧室的上半区域鳍片间距更小、散热面积更大，能够快速带走燃烧做功产生的高温，避免缸体过热导致的活塞卡滞、润滑失效问题，下半区域对应活塞往复运动的导向段，鳍片密度适当降低，在保证足够散热能力的前提下控制整体重量，同时减少压铸生产时的壁厚差，降低铸件冷却变形的概率。缸体侧面的安装凸台预留了标准化的安装孔位，能够适配不同的化油器或者电喷节气门体安装需求，凸台的结合面做了平面度公差控制，确保安装后密封可靠，避免混合气泄漏导致的动力下降、怠速不稳问题。缸体一端的曲轴箱连接法兰做了加厚处理，

　　这个位置是缸体与曲轴箱的结合面，需要承受燃烧做功时的爆发压力，同时还要承担活塞往复运动产生的交变载荷，加厚的法兰结构配合均匀分布的螺栓孔，能够保证连接刚度，避免长期交变载荷下出现结合面翘曲、密封失效的问题。缸体的内孔尺寸精度直接决定了活塞环的密封效果与使用寿命，设计时预留了合理的热膨胀间隙，确保发动机在工作温度下，活塞与缸壁之间的配合间隙处于最优区间，既不会因为间隙过小导致热态下活塞卡滞，也不会因为间隙过大导致压缩压力不足、动力下降。缸体上的火花塞安装位位于燃烧室侧方，角度经过优化，能够保证火花塞点火时火焰传播距离均匀，避免出现爆震、燃烧不完全的问题，安装孔周围做了局部加厚，保证足够的螺纹啮合长度，

　　避免多次拆装火花塞后出现螺纹滑牙的问题。从安装边界来看，这款缸体的外部轮廓充分考虑了小型设备的紧凑安装需求，所有外部凸起的结构都做了圆角过渡，既避免了应力集中导致的缸体开裂，也能够减少安装时与周边部件的干涉，散热鳍片的边缘做了倒角处理，避免装配过程中划伤操作人员，同时也减少了应力集中点。在实际选型适配时，需要注意缸体的安装孔位分布与对应曲轴箱、气缸盖的匹配性，同时要确认扫气道的角度与活塞的气口位置对应，避免出现气口开闭正时偏差，影响整机的动力输出特性。这类缸体通常采用压铸铝合金材质生产，在保证足够结构强度的前提下拥有优秀的导热性能，能够快速将缸内的热量传递到散热鳍片上，通过流动空气带走热量，不需要额外的水冷结构，大幅简化了整机的结构，降低了维护成本，非常适合在户外无复杂维护条件的场景下使用。
